Bedienungsanleitung

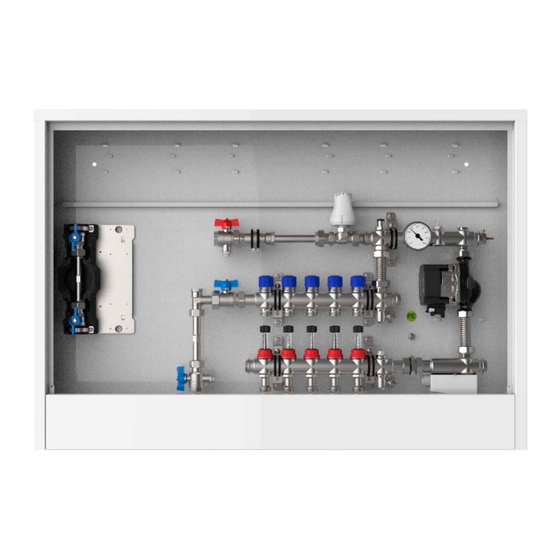

Comfort Regelstation FBR-63-V-W1-WMZ-CA
Beschreibung:
Regelstation für Flächenheizung. Ausreichend für ca. 200 m², abhängig vom Wärmebedarf. Festwert der Vorlauf-
temperatur einstellbar von 20-50 °C
Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur mit Wärmezählerverrohrung,
Kaltwasserstrecke, Festwertregelset, Umwälzpumpe und STB - im Aufputzschrank CA.
Einstanzungen für schnelle KLICK-Montage der strawalogiX Klemmleiste mit Stellantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Platzhalter für
-
strawalogiX RT-STA Klemmleiste 230 V + Montageblech
-
strawatherm Stellantrieb
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär 50 °C
max. Betriebsdruck
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5303401302
Schrank
882 x 710
B x H in mm
Heizkreise
9
Artikel-Nr.
5303401309
Schrank
1182 x 710
B x H in mm
Technische Änderungen vorbehalten.
Stand 03/2021
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
80 °C
4 bar
