Bedienungsanleitung

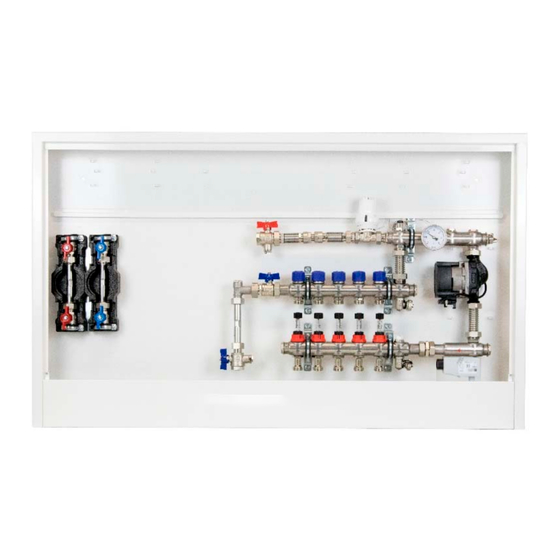

Comfort Regelstation FBR-63-V-W2-WMZ-CA
Beschreibung:
Regelstation für Flächenheizung. Ausreichend für ca. 200 m², abhängig vom Wärmebedarf. Festwert der Vorlauf-
temperatur einstellbar von 20-50 °C
Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur mit Wärmezählerverrohrung, Kalt-
und Warmwasserstrecke, Festwertregelset, Umwälzpumpe und STB - im Aufputzschrank CA.
Einstanzungen für schnelle KLICK-Montage der strawalogiX Klemmleiste mit Stellantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Platzhalter für
-
strawalogiX RT-STA Klemmleiste 230 V + Montageblech
-
strawatherm Stellantrieb
Auslegungsdaten
max. Wärmeleistung:
max. Volumenstrom:
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär 50 °C
max. Betriebsdruck:
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5303402302
Schrank
1032 x 710
B x H in mm
Heizkreise
8
Artikel-Nr.
5303402308
Schrank
1482 x 710
B x H in mm
Technische Änderungen vorbehalten.
Stand 11/2020
Für mehr Informationen zum Artikel
QR-Code scannen
25 kW bei ΔT 10 K
2,14 m³/h
80 °C
4 bar
3
4
5303402303
5303402304
1032 x 710
1182 x 710
9
10
5303402309
5303402310
1182 x 710
1482 x 710
Art.-Nr.: 5303402305
5
6
5303402305
5303402306
1182 x 710
1182 x 710
11
12
5303402311
5303402312
1482 x 710
1482 x 710
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
7
5303402307
1482 x 710
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
Werbung
Verwandte Anleitungen für Strawa FBR-63-V-W2-WMZ-CA
Inhaltszusammenfassung für Strawa FBR-63-V-W2-WMZ-CA
- Seite 1 Bedienungsanleitung Modul 1 Comfort Regelstation FBR-63-V-W2-WMZ-CA Beschreibung: Regelstation für Flächenheizung. Ausreichend für ca. 200 m², abhängig vom Wärmebedarf. Festwert der Vorlauf- temperatur einstellbar von 20-50 °C Bestehend aus vormontiertem Heizkreisverteiler e-class 63 und Anschlussgarnitur mit Wärmezählerverrohrung, Kalt- und Warmwasserstrecke, Festwertregelset, Umwälzpumpe und STB - im Aufputzschrank CA.
-
Seite 2: Bestimmungsgemäßer Einsatz
Die Anforderungen der DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten. Sicherheit Die Schränke erfüllen keine Anforderungen der Feuerwiderstandsklassen F30, F60, F90 usw. Bei bestehenden Brandschutzanforderungen wird empfohlen, den Verteilerschrank mit feuerfestem Material (z.B. Gipskarton o.ä.) zu verkleiden. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. - Seite 3 Wartungsarbeiten dürfen nur im drucklosen Zustand erfolgen. Unter normalen Betriebsbedingungen benötigen die Kugelhähne keine Wartung. Wir empfehlen jedoch, die Kugelhähne mindestens einmal pro Jahr zu bedienen, um dauerhaft die optimale Funktionstüchtigkeit zu erhalten. Diese setzt eine einwandfreie Wasserqualität, sowie den korrekten Einbau voraus strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten.
- Seite 4 Beim Füll- und Ergänzungswasser ist die Einhaltung der VDI 2035 zu beachten. Ablagerungen an den Schaugläsern stellen keine Funktionsbeeinträchtigung des Durchflussanzeigers Regolux ® dar, können aber auf eine unzureichende Qualität des Anlagenwassers hinweisen. Eine Reinigung des Durchflussanzeigers Regolux ® ist nicht vorgesehen. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten.
- Seite 5 Wartung. Wir empfehlen jedoch, die Kugelhähne mindestens einmal pro Jahr zu bedienen, um dauerhaft die optimale Funktionstüchtigkeit zu erhalten. Diese setzt eine einwandfreie Wasserqualität, sowie den korrekten Einbau voraus. Technische Änderungen vorbehalten. strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Gottlieb-Daimler-Straße 4...
-
Seite 6: Fehlerbehebung
Leistungsstufe → Auslegung und Kenn- linie prüfen und ggf. auf niedrigeren Wert stellen Luft in der Anlage oder in der Umwälzpumpe → Festwertregelset bzw. Heizkreisverteiler entlüften, Entlüftungsprogramm der Pumpe aktivieren strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4... - Seite 7 Fehlerbehebung bei blockierter Pumpe Aus dem Rotorraum kann Restwasser austreten. Es ist dafür zu sorgen, dass der elektrische Anschluss der Pumpe nicht nass wird. siehe letzte Seite strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
- Seite 8 Display in die Einstallansicht wechselt und die LEDs für 2 Sekunden die aktuelle Einstellung anzeigen. Wird die Taste länger als zwei Sekunden nicht gedrückt, wechselt das Display wieder zurück in die Statusanzeige Kennlinien strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
- Seite 9 Lagerplatte gleichmäßig wieder auf Spaltrohrtopf aufsetzen → rastet ein Laufrad darf nicht festsitzen und muss drehbar sein 10 Statorgehäuse mit Hilfe der vier Inbusschrauben wieder an Pumpengehäuse montieren strawa Wärmetechnik GmbH Telefon +49 (0)36256 8661- 0 Technische Änderungen vorbehalten. Gottlieb-Daimler-Straße 4...
