Bedienungsanleitung

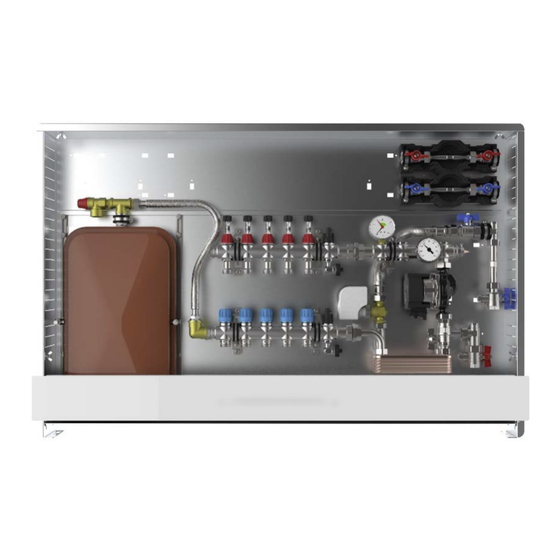

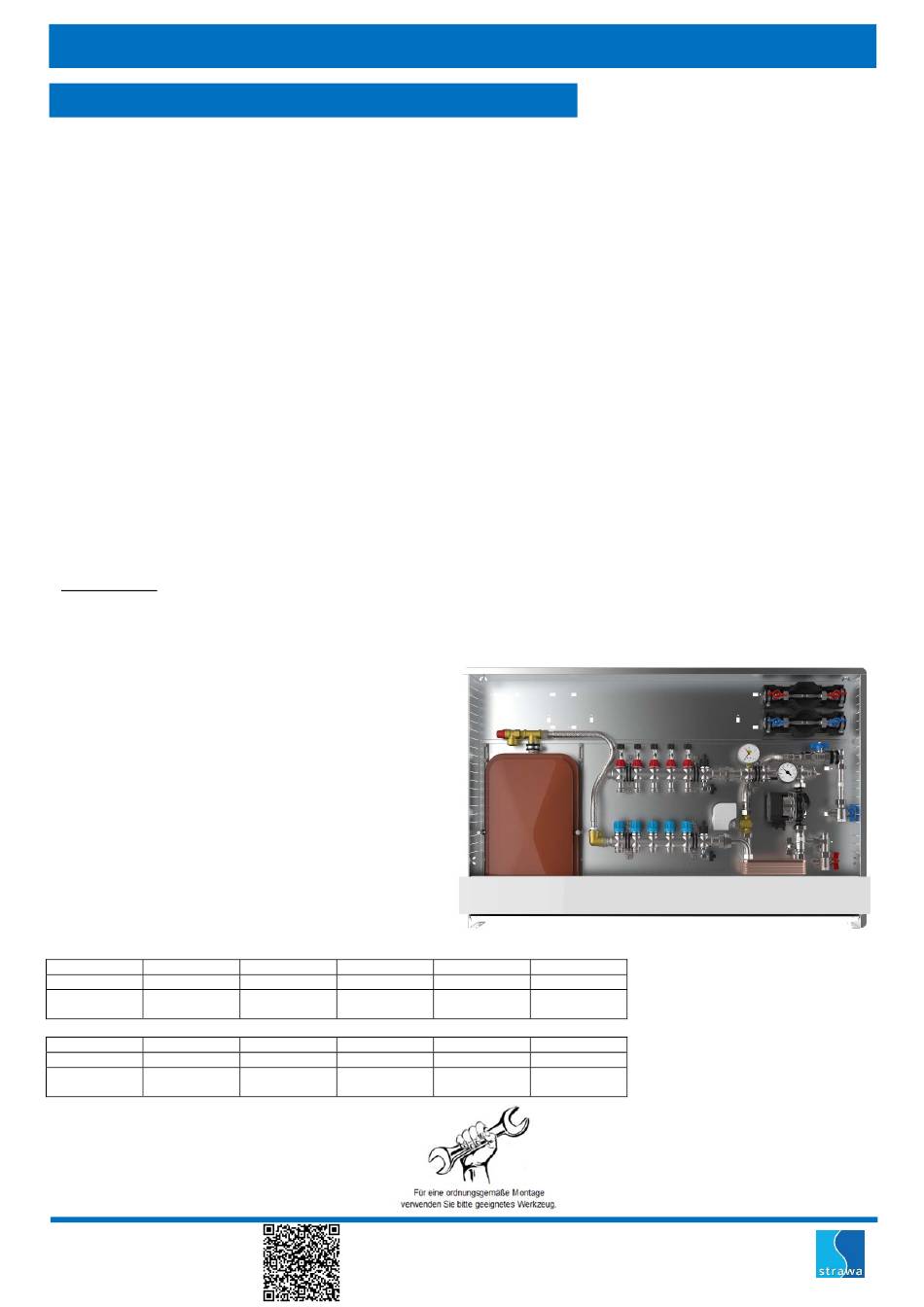

Comfort Mischstation FBM-S10-18-V-W2-WMZ-C69
Beschreibung:
Mischstation für Flächenheizung mit Systemtrennung, gewährleistet den vollautomatischen hydraulischen Abgleich
über das EGO-System. Das EGO-System besteht aus dem FBH-Anschlussverteiler e-class 18 (in Station montiert)
und für jeden Heizkreis benötigt man einen intelligenten autonomen elektrothermischen EGO-Regelantrieb (nicht im
Lieferumfang).
Ausreichend für ca. 120 m², abhängig vom Wärmebedarf. Vorlauftemperatur über externen witterungsgeführten
Regler einstellbar (nicht im Lieferumfang).
Bestehend aus vormontiertem Heizkreisverteiler e-class 18 und Anschlussgarnitur mit Wärmezählerverrohrung, Kalt-
und Warmwasserzählerstrecke, Mischregelset mit 2-Wege-Ventil und 3-Punkt-Stellmotor, Umwälzpumpe und STB -
im Comfort-Schrank C69.
Einstanzungen für schnelle KLICK-Montage der strawalogiX Klemmleiste mit EGO-Regelantrieben.
Der Primäranschluss ist vertikal ausgerichtet.
Vorteile des EGO-Systems
-
der Heizkreisverteiler ist immer hydraulisch abgeglichen
-
EGO funktioniert mit allen handelsüblichen Raumtemperaturreglern
-
kein manueller hydraulischer Abgleich am Verteiler erforderlich
-
keine Voreinstellung oder Inbetriebnahme erforderlich
-
niedrigste Druckverluste am Verteiler (handelsübliche dynamisch
regelnde Thermostatlösungen erfordern Mindestdrücke > 150 mbar)
-
werkzeuglose Montage
-
manuelle Bedienung Offen-Auto
-
preiswerter vollautomatischer hydraulischer Abgleich
Platzhalter für
-
strawalogiX RT-STA Klemmleiste 230 V + Montageblech
-
EGO-Regelantriebe
Auslegungsdaten
max. Wärmeleistung
max. Volumenstrom
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär
max. Betriebsdruck primär
max. Betriebsdruck sekundär
mind. erforderlicher Differenzdruck primär
Bedienungsanleitungen der Einzelkomponenten
siehe Folgeseiten
Artikelübersicht
Heizkreise
2
Artikel-Nr.
5602402402
Schrank
1175 x 760
B x H in mm
Heizkreise
7
Artikel-Nr.
5602402407
Schrank
1475 x 760
B x H in mm
Technische Änderungen vorbehalten.
Technische Änderungen vorbehalten.
Stand 06/2021
Stand 08/2020
Für mehr Informationen zum Artikel
QR-Code scannen
10 kW
2,14 m³/h
90 °C
50 °C
10 bar
2,5 bar
200 mbar
3
4
5602402403
5602402404
1175 x 760
1175 x 760
8
9
5602402408
5602402409
1475 x 760
1475 x 760
Art.-Nr.: 5602402405
5
6
5602402405
5602402406
1175 x 760
1475 x 760
10
11
5602402410
5602402411
1475 x 760
1475 x 760
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Modul 1
Telefon
+49 (0)36256 8661- 0
Telefax
+49 (0)36256 8661- 99
info@strawa.com
www.strawa.com
