GRAPHTEC GL7-HV Bedienungsanleitung

GL7-HV
GL7000
Eingangsmodul für Hochspannung
Bedienungsanleitung
Herzlichen Glückwunsch zum Erwerb dieses GRAPHTEC- Produktes.
Dieses Gerät ist ein Messmodul. Zur Verwendung müssen Sie es an der
Zentraleinheit installieren.
Nachfolgend beschreiben wir die Vorbereitung und die
Sicherheitsvorkehrungen bei Messungen.
Lesen Sie zu Ihrer eigenen Sicherheit unbedingt den Abschnitt 4
„Hinweise zur maximalen Eingangsspannung".
Nähere Einzelheiten zur Bedienung finden Sie im
Bedienungshandbuch auf der CD-ROM (im Lieferumfang der
Zentraleinheit).
Sie können die GL7000-Firmware (V1.10) und GL-Connection (V1.10) oder höher
nutzen. Nähere Informationen finden Sie unter "GL7000 upgrade method" auf der
Überprüfen des Geräteäußeren
fen Sie nach dem Auspacken und vor dem ersten Gebrauch,
dass die Außenseite des Gerätes keine Schäden (Kratzer oder
Verschmutzungen) aufweist.
Überprüfen auf Vollständigkeit
Bedienungsanleitung (dieses Heft): 1
Wenn Sie Mängel feststellen oder etwas fehlt, wenden Sie sich bitte
an den Fachhändler, bei dem Sie das Gerät erworben haben.
*Die Angaben in diesem Heft können ohne Vorankündigung geändert werden.

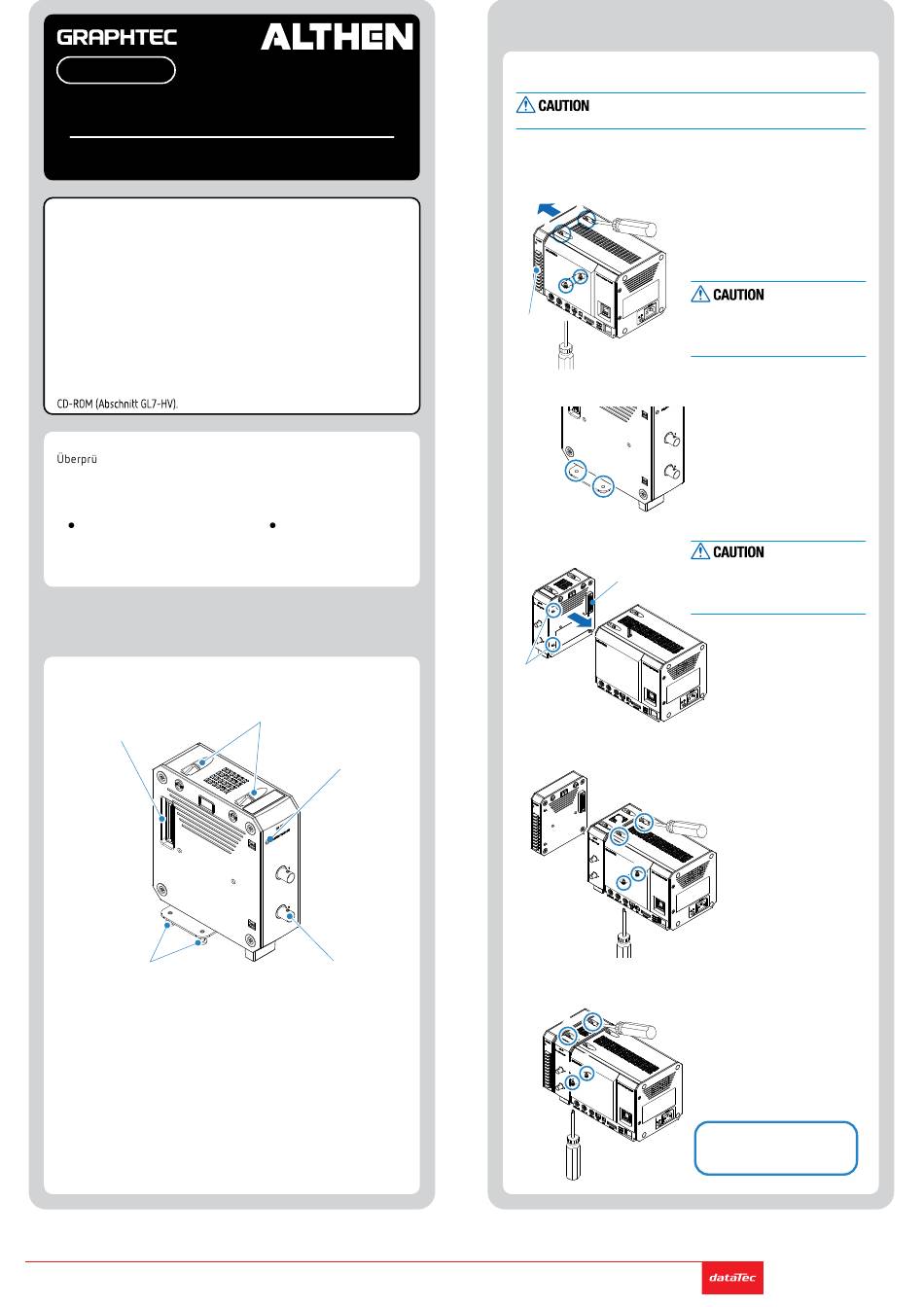

1 Bezeichnung der Geräteteile
Erläuterung der Geräteteile und Funktionen
2. Modul-Halteschrauben (oben)
1. Modul-Steckverbindung
4. Modul-Halteschrauben (unten)
1. Modul-Steckverbindung .........
2. Modul-Halteschraube.............
(oben)
3. Power-LED.............................
4. Modul-Halteschraube............
(unten)
5. Analogsignaleingang.................
Distributed by:
Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter 07121 / 51 50 50 oder über info@datatec.de
GL7-HV-UM-151
© ALTHEN GmbH 2013, Version 2.02
Upgrade CD-ROM: 1
3. Power-LED
5. Analogsignaleingang
für alle Modultypen
für das angrenzende Modul. Um ein
Herunterfallen zu vermeiden, nicht vom
Modul lösen.
leuchtet grün, wenn das Gerät eingeschaltet
ist und das Modul erkannt wurde.
für das angrenzende Modul
Eingangsanschluss für analoge Messungen
2 Installation
Hier wird das Befestigen des Moduls an der Zentraleinheit
beschrieben.
Vor dem Installieren oder Entfernen von Modulen muss die
Stromversorgung abgeschaltet werden.
1. Entfernen Sie die Halteschrauben (2x oben und 2x unten) und
schieben Sie das Alarmmodul parallel zur Zentraleinheit in
Pfeilrichtung.
3 3
4 4
1 1
2 2
Alarm module Alarmmodul
2. Entfernen Sie die beiden Befestigungsschrauben im unteren Bereich
des Hochspannungsmoduls.
1 1
2 2
3. Schieben Sie das Eingangsmodul parallel an die Zentraleinheit
heran und schließen Sie die Steckverbindung an.
Steckverbindung
Stift
4. Verbinden Sie Eingangsmodul und Zentraleinheit mit den 4
Schrauben (2x oben und 2x unten).
1 1
1
2 2
3 3
4 4
5. Installieren Sie auf die gleiche Weise das Alarmmodul am letzten
Modul und schrauben Sie es fest.
1 1
2 2
3 3
4 4
(1) Entfernen Sie die beiden
Befestigungsschrauben unten.
(2) Lösen Sie die beiden
Sicherungsschrauben oben.
(3) Entfernen Sie das Alarmmodul.
Schieben Sie das Modul in Pfeil-
richtung. Wenn das Modul schräg
angesetzt wird, kann die Steck-
verbindung beschädigt werden.
Schieben Sie das Modul in
Pfeilrichtung.
Wenn es schräg angesetzt wird,
können die Stifte beschädigt werden.
Das empfohlene Schrauben-
Anzugsdrehmoment beträgt:
4 kgf cm (0,39 Nm).
