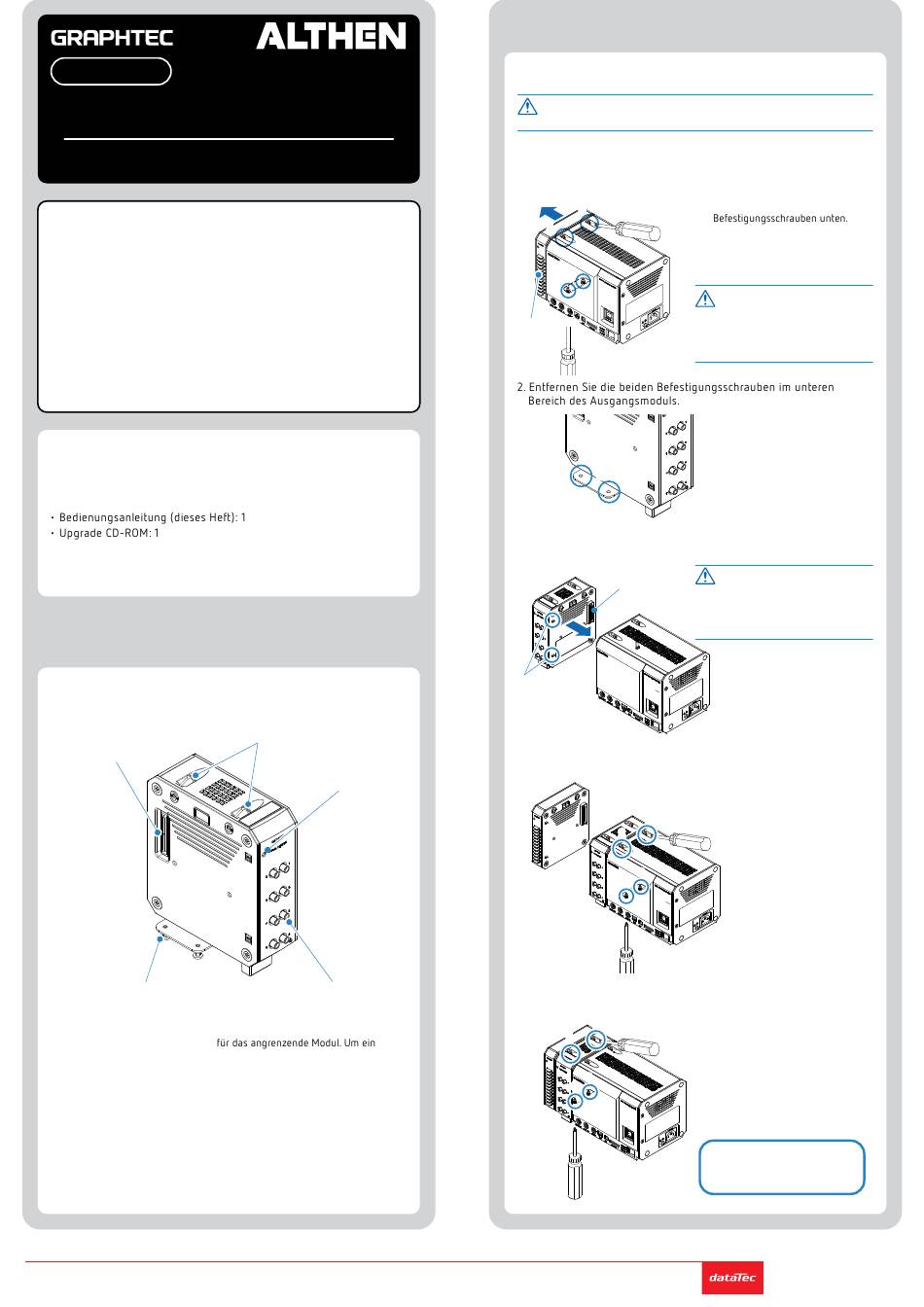

GRAPHTEC GL7-DCO Bedienungsanleitung

GL7-DCO
GL7000 Ausgangsmodul für
Spannung
BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch zum Erwerb dieses GRAPHTEC-Produktes.
Dieses Gerät ist ein Funktionsmodul. Zur Verwendung müssen Sie es an
der Zentraleinheit installieren.
Nachfolgend beschreiben wir die Vorbereitung und die Sicherheits-
vorkehrungen bei Messungen.
Lesen Sie zu Ihrer eigenen Sicherheit unbedingt den Abschnitt 3
„Anschluss an Spannungsausgang".
Nähere Einzelheiten zur Bedienung finden Sie im Bedienungs-
handbuch auf der CD-ROM (im Lieferumfang der Zentraleinheit).
Sie können die GL7000-Firmware (V1.40) und GL-Connection (V1.40)
oder höher benutzen.
Überprüfen des Geräteäußeren
Überprüfen Sie nach dem Auspacken und vor dem ersten Gebrauch,
dass die Außenseite des Gerätes keine Schäden (Kratzer oder
Verschmutzungen) aufweist.
Überprüfen auf Vollständigkeit
Wenn Sie Mängel feststellen oder etwas fehlt, wenden Sie sich bitte an
den Fachhändler, bei dem Sie das Gerät erworben haben.
* Die Angaben in diesem Heft können ohne Vorankündigung geändert werden.
1 Bezeichnung der Geräteteile
Erläuterung der Geräteteile und Funktionen
1. Modul-Steckverbindung
4. Modul-Halteschrauben (unten)
1. Modul-Steckverbindung ............... für alle Modultypen
2. Modul-Halteschraube (oben)........
3. Power-LED..................................... leuchtet grün, wenn das Gerät einge-
4. Modul-Halteschraube (unten)....... für das angrenzende Modul
5. Ausgang Spannung........................ Anschluss für die Spannungsausgabe
Distributed by:
Sie haben Fragen oder wünschen eine Beratung? Angebotsanfrage unter 07121 / 51 50 50 oder über info@datatec.de
GL7-DCO-UM-151
© ALTHEN GmbH 2013, Version 1.01
2. Modul-Halteschrauben (oben)
3. Power-LED
5. Anschluss Spannungsausgang
Herunterfallen zu vermeiden, nicht vom
Modul lösen
schaltet ist und das Modul erkannt
wurde.
(alle Kanäle gemeinsame Masse)
2 Installation
Hier wird das Befestigen des Moduls an der Zentral-
einheit beschrieben.
VORSICHT
Vor dem Installieren oder Entfernen von Modulen
muss die Stromversorgung abgeschaltet werden.
1. Entfernen Sie die Halteschrauben (2x oben und 2x unten) und
schieben Sie das Alarmmodul parallel zur Zentraleinheit in
Pfeilrichtung.
3 3
4 4
1 1
2 2
Alarm module
Alarmmodul
1 1
2 2
3. Schieben Sie das Ausgangsmodul parallel an die Zentraleinheit
heran und schließen Sie die Steckverbindung an.
Steckverbindung
Stifte
4. Verbinden Sie Ausgangsmodul und Zentraleinheit mit den 4
Schrauben (2x oben und 2x unten).
1 1
2 2
3 3
4 4
5. Installieren Sie auf die gleiche Weise das Alarmmodul am
letzten Modul und schrauben Sie es fest.
1 1
2 2
3 3
4 4
(1) Entfernen Sie die beiden
(2) Lösen Sie die beiden
Sicherungsschrauben oben.
(3) Entfernen Sie das Alarmmodul.
VORSICHT
Schieben Sie das Modul in Pfeilrichtung.
Wenn das Modul schräg angesetzt wird,
kann die Steckverbindung beschädigt
werden.
VORSICHT
Schieben Sie das Modul in Pfeilrichtung.
Wenn es schräg angesetzt wird, können
die Stifte beschädigt werden.
Das empfohlene Schrauben-
Anzugsdrehmoment beträgt:
0,39 Nm.
