9 Funktionskontrolle
Notrufanforderung / Ausgabe Signalton „Notruf"
9.1
Notruf-Anforderung durch
„NOTRUF-DRUCKTASTE"
Abb. 15

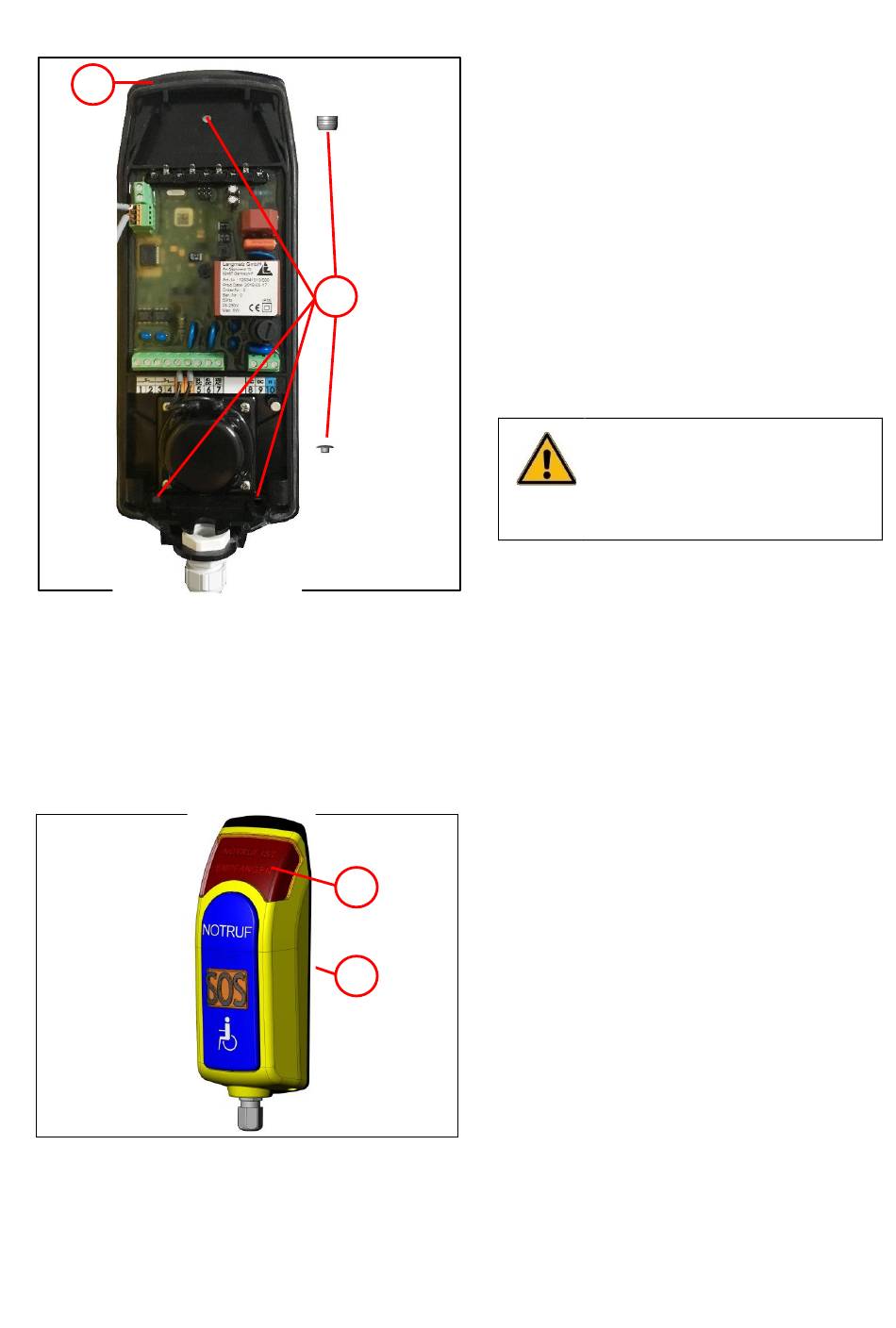

• Geräteunterteil (1) mit
• Kunststoffkappen (2) gerade
2
• Anschlussleitung nach Blockschaltbild
•
•
1
• Abgabe des Signaltons „Notruf".
•
2
•
11
3x Befestigungsschrauben M5x10
(A2) Mast befestigen (2)
Beachten:
- Drehmoment ca. 3Nm
- Keine Schmierstoffe verwenden
- Korrekten Sitz zwischen Mast und
Signal-Anforderungsgerät prüfen
aufsetzen Beachten:
- Korrekten Sitz prüfen.
(Schutzklasse!)
an das Gerät anschließen
WARNUNG!
Der Monteur muss nach der
Montage eine
Funktionsprüfung
durchführen
Funktionsprüfung durch Betätigung der
NOTRUF-Drucktaste (2)
Optische NOTRUF Anzeige am
Sichtfeld oben (1) leuchtet
für 5 sek. auf
Tonfolge (.-.-.)
Meldesignal Schließer und Öffner wird
für 2 sek. geschaltet
