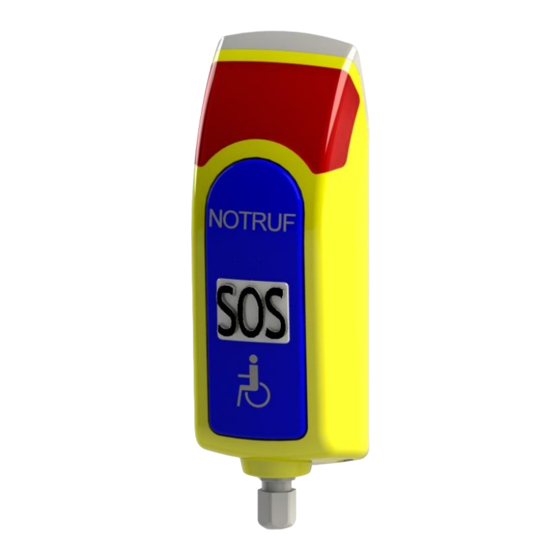

- Seite 1 Bedienungsanleitung Notruftaster für Tunnelanlagen EK534 2.0...
-
Seite 2: Inhaltsverzeichnis
Inhalt Allgemeine Hinweise ..................... 3 Sicherheitshinweise ....................3 Produktbeschreibung ..................... 4 Maße ....................... 4 Technische Daten .................... 4 Lieferumfang......................5 Ein- und Ausgänge ....................5 Versorgung ...................... 5 Schalteingänge / Rückmeldung der Leitstelle ..........6 Potentialfreier Schaltausgang / Schließer ............6 Potentialfreier Schaltausgang / Öffner ............. -
Seite 3: Allgemeine Hinweise
Das Produkt entspricht zum Zeitpunkt der Drucklegung dem neuesten Stand der Technik und wird betriebssicher ausgeliefert. Eigenmächtige Veränderungen, vor allem an sicherheitsrelevanten Teilen, sind unzulässig. Vor einer missbräuchlichen Verwendung wird von Seiten der Langmatz GmbH gewarnt. Arbeiten an den elektrischen oder elektronischen Einbauten dürfen nur von Elektrofachkräften durchgeführt werden. -
Seite 4: Produktbeschreibung
3 Produktbeschreibung Maße 59 mm 98 mm Abb. 1 Abb. 2 Technische Daten Bezeichnung Safetyguide (Notruftaster 2.0 EK534) Betriebsspannung 24 VDC | 40 VDC | 230 VAC Gehäusefarbe Gelb ähnlich RAL1023 durchgefärbt UV stabil Werkstoff Gehäuse ABS / PA / PC Schutzklasse Schutzart IP55... -
Seite 5: Lieferumfang
4 Lieferumfang Pos. 1 1x Notruftaster ohne Anschlussleitung Pos. 2 3x Befestigungsschrauben für Stahlblech M5x10 inkl. Abdeckkappen Pos. 3 1x Bohrschablone (Papier selbstklebend) Abb. 3 5 Ein- und Ausgänge Versorgung Bezeichnung Ader Minimal Maximal Einheit Versorgung (L) Un=230 VAC 0,8 x Un. 1,2 x Un. -
Seite 6: Schalteingänge / Rückmeldung Der Leitstelle
Schalteingänge / Rückmeldung der Leitstelle Bezeichnung Ader Minimal Maximal Einheit Schalteingang Leitstelle Un=230VAC 0,8 x Un. 1,2 x Un. Volt Schalteingang Leitstelle Un=40VDC 0,8 x Un. 1,2 x Un. Volt Schalteingang Leitstelle Un=24VDC 0,8 x Un. 1,2 x Un. Volt Abb. -
Seite 7: Potentialfreier Schaltausgang / Öffner
Potentialfreier Schaltausgang / Öffner Potentialfreier Schaltausgang Potentialfreier Schaltausgang Schaltspannung 1-250 V AC/DC Schaltstrom Kontaktart Öffner Abb. 7 Klemme für Invertierung der Schalteingänge der Leitstelle • Buchse für Invertierung (1) • Drahtbrücke (2) einklemmen • Schalteingänge der Leitstelle werden „low aktiv“ Abb. -
Seite 8: Blockschaltbild Notruftaster
6 Blockschaltbild Notruftaster Abb. 9 Ausgabe 26.03.2021... -
Seite 9: Blockschaltbild Notruftaster / Leitstelle
7 Blockschaltbild Notruftaster / Leitstelle Abb. 10 Ausgabe 26.03.2021... -
Seite 10: Montage
8 Montage Die Montage des Notruftasters muss auf einem starren und planem Untergrund erfolgen (Erfüllung IPX5). • Schutzfolie von Bohrschablone (1) abziehen • Bohrschablone Unterkante = 850 mm über Bodenniveau am Mast anbringen • 3x Bohrlöcher ankörnen (2) • 3x Bohrung Ø4,2mm herstellen (Gewindelöcher) (2) •... -
Seite 11: Funktionskontrolle
• Geräteunterteil (1) mit 3x Befestigungsschrauben M5x10 (A2) Mast befestigen (2) Beachten: - Drehmoment ca. 3Nm - Keine Schmierstoffe verwenden - Korrekten Sitz zwischen Mast und Signal-Anforderungsgerät prüfen • Kunststoffkappen (2) gerade aufsetzen Beachten: - Korrekten Sitz prüfen. (Schutzklasse!) • Anschlussleitung nach Blockschaltbild an das Gerät anschließen WARNUNG! Der Monteur muss nach der... -
Seite 12: Rückmeldung Der Leitstelle / Ausgabe Signalton „Notruf Empfangen
Verschmutzung und Beschädigung überprüfen. Mindestens alle 12 Sichtkontrolle Außen Beachten: Keine scharfen Monate oder im Rahmen Reinigungs- oder Lösungsmittel der Instandhaltungs- zur Gehäusereinigung verwenden maßnahmen der Gesamtanlage Bei defektem Gerät eine Komplette Fehlerbeschreibung an Langmatz Funktionskontrolle GmbH senden Ausgabe 26.03.2021... -
Seite 13: Absicherung
11 Absicherung Sollte es durch falsche Belegung der Anschlusskontakte zur Auslösung der Sicherung kommen, ist folgendermaßen vorzugehen: • Öffnen der Sicherung (1) • Sicherungs-Einsatze in Pfeilrichtung mit leichtem Druck auf den Einsatz mit einem Schraubendreher drehen Abb. 17 • Austausch des defekten Sicherungseinsatzes (5x20mm) (1) Beachten: Reserve-Sicherung (2) •... -
Seite 14: Installation
12 Installation Achtung: Bitte beachten Sie beim Einbau den Schleifenwiderstand bis zum Gerät. Bei niedrigen Spannungen (24VDC) kann es bei langen Leitungslängen zu einem großen Spannungsabfall an der Leitung kommen. Es wird ein Leitungsquerschnitt von mind. 0,75 mm² empfohlen. Maximaler Leiterquerschnitt für Klemme: Leiterquerschnitt starr min 0,14 mm²... -
Seite 15: Eg-Konformitätserklärung
Durch eine Reparatur aufgrund einer Mängelrüge tritt weder für die ersetzten Teile, noch für das Produkt eine Verlängerung der Garantiezeit ein. Sollten Störungen auftreten, wenden Sie sich bitte an unsere Hotline (Kapitel 18). 16 Qualitätsmanagement Das Qualitätsmanagement - System der Firma Langmatz GmbH ist zertifiziert nach DIN EN ISO 9001. Ausgabe 26.03.2021... -
Seite 16: Haftungsausschluss / Gewährleistung
Regeln sowie nach bestem Wissen zutreffend und korrekt dargestellt. Diese stellen jedoch keine Zusicherung von Eigenschaften dar. Der Betreiber der Produkte der Langmatz GmbH ist hierbei ausdrücklich dazu verpflichtet, in eigener Verantwortung über die Tauglichkeit sowie Zweckmäßigkeit für den vorgesehenen Anwendungsfall zu entscheiden. - Seite 17 NOTIZEN Ausgabe 26.03.2021...
- Seite 18 NOTIZEN Ausgabe 26.03.2021...
- Seite 19 NOTIZEN Ausgabe 26.03.2021...
- Seite 20 12 534 0950 / 000 │ Stand 26.03.2020 │ Original - Montageanweisung Ausgabe 26.03.2021...
