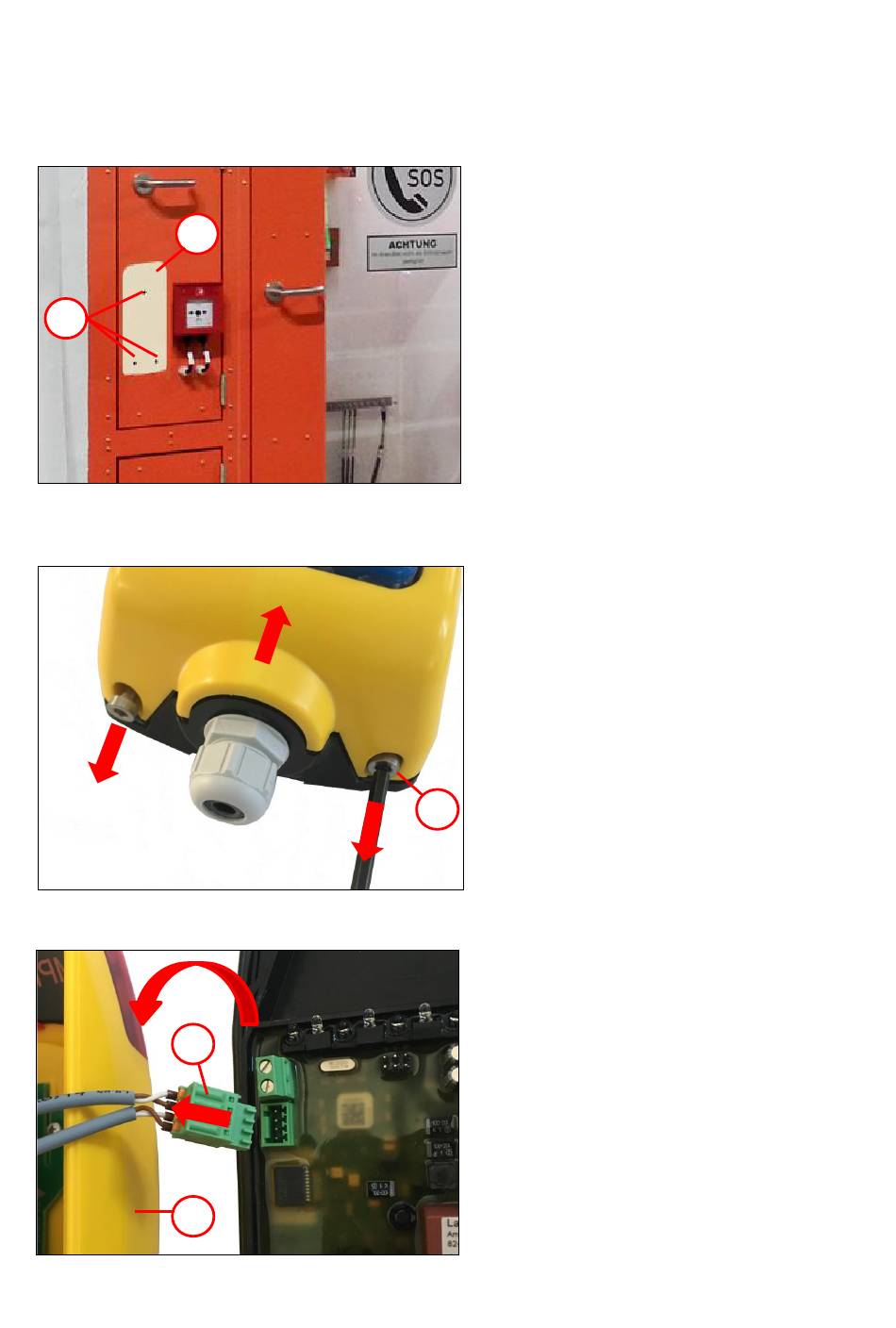

8 Montage
Die Montage des Notruftasters muss auf einem starren und planem Untergrund erfolgen
(Erfüllung IPX5).
1
2
Abb. 11
Abb. 12
2
1
Abb. 13
• Schutzfolie von Bohrschablone (1)
abziehen
• Bohrschablone Unterkante = 850 mm
über Bodenniveau am Mast anbringen
• 3x Bohrlöcher ankörnen (2)
• 3x Bohrung Ø4,2mm herstellen
(Gewindelöcher) (2)
• 3x Gewinde M5 schneiden (2)
Beachten:
Für eine Montage auf unebenen
Untergründen wird ein Adapterblech
empfohlen. Das Adapterblech ist nicht im
Lieferumfang des Notruftasters enthalten
(Siehe Kapitel 13 Zubehör).
• Innensechskant
Verschlussschrauben (1) lösen
• Gerät öffnen
1
• Geräteoberteil (1) abklappen
• 4-poliges Kabel (2) von Unterteil
abstecken
10
Ausgabe 26.03.2021
