MAXXMEE SDR-20JBE-3 Gebrauchsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Edelstahl-Durchlauferhitzer

INHALTSVERZEICHNIS

1
1
2
2
4
6
7

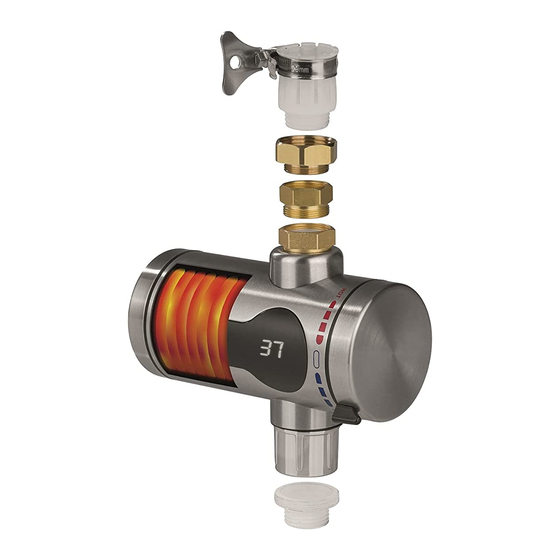

LIEFERUMFANG

(Bild A)
1 Hauptgerät mit Anschlussleitung, 1 x
2 ½"-Adapter, 1 x
3 ¾"-Adapter (z. B. für eine Schnell-
kupplung am Wasserzulauf), 1 x
4 Kabelbinder, 3 x
5 Universaladapter, 1 x
6 Metallschelle, 1 x
7 Kleiner Dichtungsring (des ½"-Adap-
ters), 1 x
8 Mittlerer Dichtungsring (für den
Wasser zulauf), 1 x
9 Großer Dichtungsring (des ¾"-Adap-
ters), 1 x
Nicht abgebildet:
•
¾"-Kunststoff-Adapter (z. B. für eine
Schnellkupplung am Wasserauslauf), 1 x
•
Montage- und Gebrauchsanleitung, 1 x
3
3
6
6
6
8
Den Lieferumfang auf Vollständigkeit
und die Bestandteile auf Transport-
schäden überprüfen. Bei Schäden nicht
verwenden, sondern den Kundenservice
kontaktieren.
Eventuelle Folien, Aufkleber oder
Transportschutz vom Gerät abnehmen.
Niemals das Typenschild und eventuel-
le Warnhinweise entfernen!

AUF EINEN BLICK

(Bild B)
10 Wasserzulauf
11 Wasserregler (Ein / Aus und Tempe-
ratur)
12 Positionsmarkierung
13 Strahlregler (abnehmbar)
14 Wasserauslauf
15 Display
DE
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MAXXMEE SDR-20JBE-3

Inhaltszusammenfassung für MAXXMEE SDR-20JBE-3

  • Seite 1: Inhaltsverzeichnis

    Edelstahl-Durchlauferhitzer INHALTSVERZEICHNIS Lieferumfang Auf einen Blick Symbole Signalwörter Bestimmungsgemäßer Gebrauch Sicherheitshinweise Montage Benutzung Reinigung und Aufbewahrung Gerät Reaktivieren Problembehebung Entsorgung Technische Daten Den Lieferumfang auf Vollständigkeit LIEFERUMFANG und die Bestandteile auf Transport- (Bild A) schäden überprüfen. Bei Schäden nicht 1 Hauptgerät mit Anschlussleitung, 1 x verwenden, sondern den Kundenservice 2 ½“-Adapter, 1 x kontaktieren.

  • Seite 2: Symbole

    Liebe Kundin, lieber Kunde, wir freuen uns, dass du dich für den MAXXMEE Edelstahl-Durchlauferhitzer ent- schieden hast. Er kann schnell, einfach und mühelos nahezu überall installiert werden, wo es einen Wasser- und Stromanschluss gibt. Anschrauben, Stecker rein, fertig! Einfach Dank der integrierten, leistungsstarken Heizspirale wird das Wasser sofort warm –...

  • Seite 3: Bestimmungsgemäßer Gebrauch

    Edelstahl-Durchlauferhitzer BESTIMMUNGSGEMÄßER GEBRAUCH ■ ■ Das Gerät ist dazu bestimmt, Wasser Das Gerät nur für den angegebenen abzusperren, durchzuleiten, den Was- Zweck und nur wie in der Montage- serdurchfluss zu regeln und Wasser und Gebrauchsanleitung beschrieben zu erwärmen. nutzen. Jede weitere Verwendung gilt als bestimmungswidrig.

  • Seite 4: Montage

    zu beeinträchtigen und eventuelle Schäden zu verhindern. GEFAHR – Stromschlaggefahr ■ Das Gerät ausschalten und den Netz- ■ Kinder und Tiere von der Anschluss- stecker aus der Steckdose ziehen, leitung fernhalten, wenn sie an das wenn während des Betriebes ein Feh- Stromnetz angeschlossen ist.

  • Seite 5: Edelstahl-Durchlauferhitzer

    Edelstahl-Durchlauferhitzer ■ Das Gerät nur an eine vorschriftsmä- tungsring (8) in den Wasserzulauf (10) ßig installierte Steckdose mit einer einlegen und ... 16 A-Sicherung anschließen. Die a) ... diesen an den Wasseranschluss Netzspannung muss mit den tech- schrauben, nischen Daten des Gerätes überein- b) ...

  • Seite 6: Benutzung

    BENUTZUNG Wird der Wasserfluss schwächer oder unregelmäßig, sollte der Strahlregler (13) Bild E zeigt die möglichen Positionen gereinigt werden: des Wasserreglers (11) und die entspre- • Den Strahlregler abschrauben und chenden Einstellungen: ausspülen. • Befindet sich der Wasserregler in der • Eventuelle Kalkablagerungen mit Mittelstellung, ist der Wasserfluss einem handelsüblichen Entkalker ausgeschaltet.

  • Seite 7: Entsorgung

    Edelstahl-Durchlauferhitzer ENTSORGUNG Die Sicherung des Gerätes wurde auf- grund von Überlastung ausgelöst. Das Verpackungsmaterial um- ► Das Gerät wie im Kapitel „Gerät weltgerecht entsorgen und der reaktivieren“ beschrieben, wieder in Wertstoffsammlung zuführen. Betrieb nehmen. Dieses Gerät unterliegt der euro- Die Steckdose ist defekt. päischen Richtlinie 2012 / 1 9 / EU für ►...

  • Seite 8: Technische Daten

    TECHNISCHE DATEN Artikelnummer: 04900 Modellnummer: SDR-20JBE-3 Nennspannung: 220 – 240 V ~ 50 / 60 Hz Leistung: 3000 – 3600 W Schutzklasse: Schutzart: IPX4 Betriebsdruck: 0,04 – 0,4 MPa (1,4 – 6 l/min) Nenndruck: 0 MPa Stromanschluss: Steckdose mit einer 16 A-Sicherung Wassertemperatur: bis 60 °C beim Wasserzulauf mit einer Temperatur von ca.
