DE GEBRAUCHSANWEISUNG

10. FUNKTIONSWEISE

Der Falz wird durch Antriebsrollen und Form-
rollen hergestellt. Die Formrollen sind mit A bis D
gekennzeichnet. Die Formrollen A und B dienen
der Herstellung des Winkelfalzes, die Formrollen
C und D schließen den Winkelfalz zum Doppel-
stehfalz.
Damit kann der Doppelstehfalz in einem Arbeits-
gang (ohne Rollenwechsel) hergestellt werden.
Zusätzlich können in Reihe C zwei Schneidrollen
eingesetzt werden.
11. EINSTELLUNG DER FALZHÖHE
Für Falze mit einer Höhe von 32 mm und
38 mm müssen die Laufrollen gewechselt werden.
Die Laufrollen sind mit Innensechskantschrauben
gesichert. Es müssen immer vier gleich große
Laufrollen verwendet werden. Für Falze mit einer
Höhe von 32 mm (Art.-Nr. 93000006) und 38 mm
(Art.-Nr. 93000014) sind die Laufrollen optional
zu bestellen.
Technische Änderungen vorbehalten. Beachten Sie die Sicherheitshinweise.
13

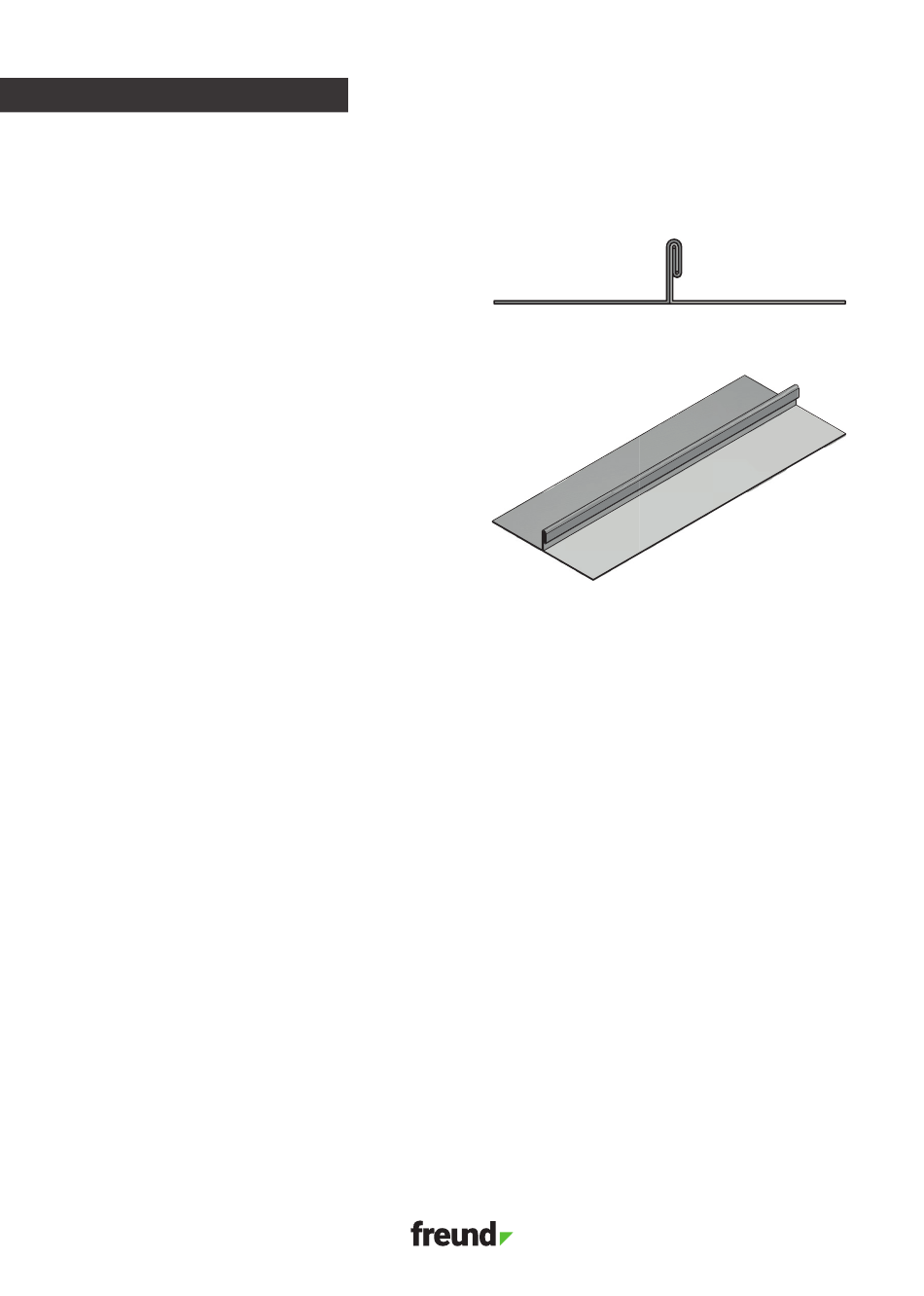

12. DOPPELSTEHFALZ

Vor Herstellung des Doppelstehfalzes muss
sichergestellt werden, dass die Maschine in die
Schare einfahren kann. Ist dies nicht möglich, muss
die Schare mithilfe eines Winkeldoppelfalzers auf
Maschinenlänge vorgefalzt werden. Die Maschine
muss mit geöffnetem Spannhebel mittig auf den
Übergang von Winkelfalz zu Doppelstehfalz gesetzt
werden. Der Spannhebel muss ohne großen Kraft-
aufwand geschlossen werden können. Die Haften
können vorab bei Bedarf per Winkelfalz befestigt
werden. Der Seaming Pro kann über einen ge-
schlossenen Winkelfalz fahren. Er kann NICHT
in einen geschlossenen Doppelstehfalz fahren!
Zur Herstellung des Doppelstehfalzes sind die
gummierten Antriebsrollen und die Formrollen
A, B, C und D zu montieren und der Spannhebel zu
schließen. Stelle sicher, dass der Akkuschrauber
beim Wechsel der Rollen nicht betriebsbereit ist.
