2.2.2 PTZ Kamera Anschluß
Die folgende Beschreibung erfolgt Anhand einer PTZ Kamera von AVTech.
Die notwendige Protokoll Konfiguration des DVR wird im Kapitel "5.5 PTZ Kamera
konfigurieren" auf Seite 24 beschrieben. Bitte lesen Sie vor dem Anschluß die dem
jeweiligen Speed Dom beigefügte Bedienungsanleitung durch.

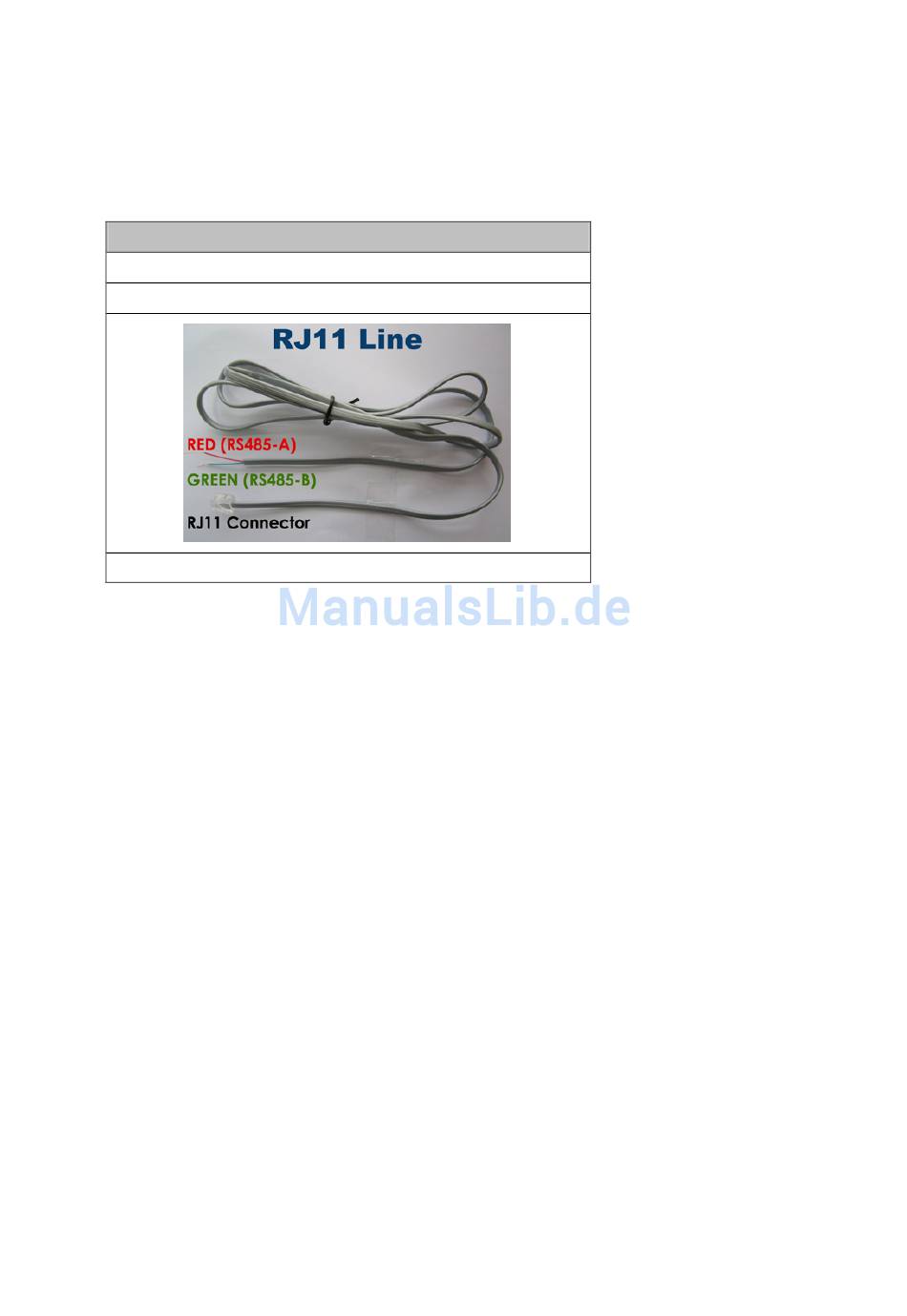

RS485-A: Rote Leitung (RED)
RS485-B: Grüne Leung (GREEN)
Das RJ11 Kabel befindet sich nicht im Lieferumfang
Schritt 1: Besorgen Sie ein RJ11 Kabel der benötigten Länge.
Die Anschlussbelegung und verwendeten Kabelfarben können abweichend
sein, bitte überprüfen Sie die Anschlussbelegung des Kabels und den
Schaltplan der RJ11 Buchse.
Schritt 2: Entfernen Sie die Isolierung des Kabels an einem Ende des Kabels.
Für den Anschluß der Leitungen RS485-A und RS485-B werden für den
Anschluß die blanken Drahtenden benötigt.
Schritt 3: Verbinden der Datenleitung zum Speed Dom.
Verbinden Sie die Datenleitungen RS485-A (red) und RS485-B (green) vom
RJ11 Kabel mit den Anschlüssen RS485-A (braun) und RS485-B (orange) vom
Speed Dom. Isolieren Sie die verbundenen/verdrillten Drahtenden fachgerecht.
Schritt 4: Verbinden der Datenleitung mit dem Digitalrekorder.
Löten Sie die Datenleitungen RS485-A (red) und RS485-B (green) an die
entsprechenden Pins des Sub-D Steckers.
Zur DVR ANSCHLUßBELEGUNG (PIN KONFIGURATION), beachten Sie bitte
das Kapitel "ANHANG 6 ANSCHLUßBELEGUNG" auf Seite 54. Halten Sie
Rücksprache mit dem Installateur der Kamera/Kabel.
RJ11 Kabel
8
CONNECTION AND SETUP
