Einstellung CT-Verhältnis (Strom)
3
CT-Verhältnis-Werte (je nach verwendetem CT):
100/5A = CT-Verhältnis 20
150/5A = CT-Verhältnis 30
250/5A = CT-Verhältnis 50
400/5A = CT-Verhältnis 80

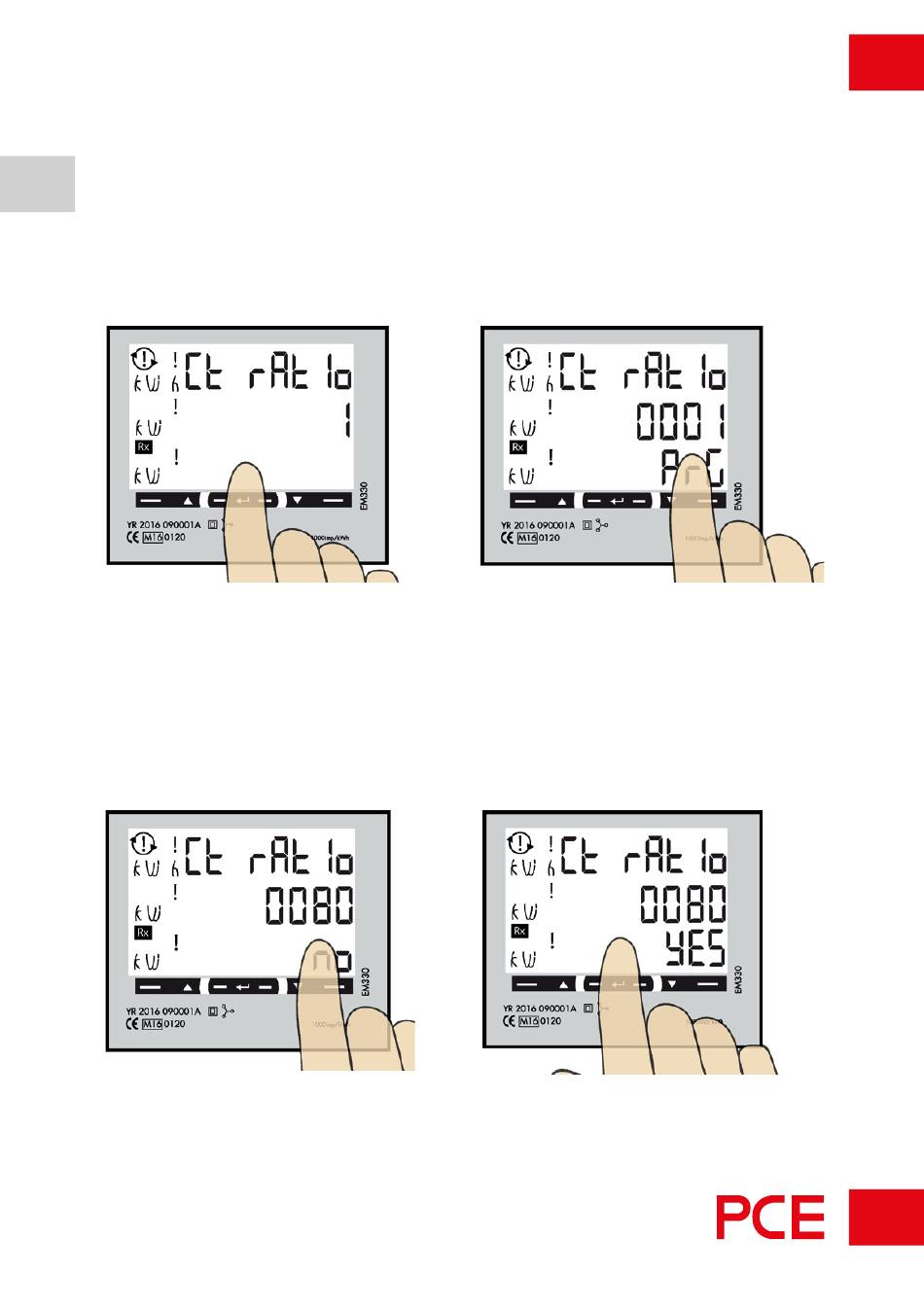

1. Drücken und halten Sie den mittle-
ren Touchbereich, bis "PrG" sicht-
bar ist.
3. Klicken Sie auf den rechten Touch-
bereich, um zu „YES" zu wechseln.
Bedienung / Installation GNM3T RS485
750/5A = CT-Verhältnis 150
800/5A = CT-Verhältnis 160
1250/5A = CT-Verhältnis 250
1600/5A = CT-Verhältnis 320
2. Klicken Sie in den rechten Bereich,
bis der gewünschte Wert sichtbar
ist. Bestätigen Sie durch Drücken
des mittleren Anzeigefeldes und die
nächste Ziffer beginnt zu blinken.
Wiederholen Sie den Vorgang, bis
der komplette Wert korrekt ist und
„no" sichtbar ist.
4. Drücken Sie den mittleren Touch-
bereich, um die Einstellung zu be-
stätigen.
