PCE GNM3T RS485 ModBus Bedienungsanleitung
Inhaltszusammenfassung für PCE GNM3T RS485 ModBus

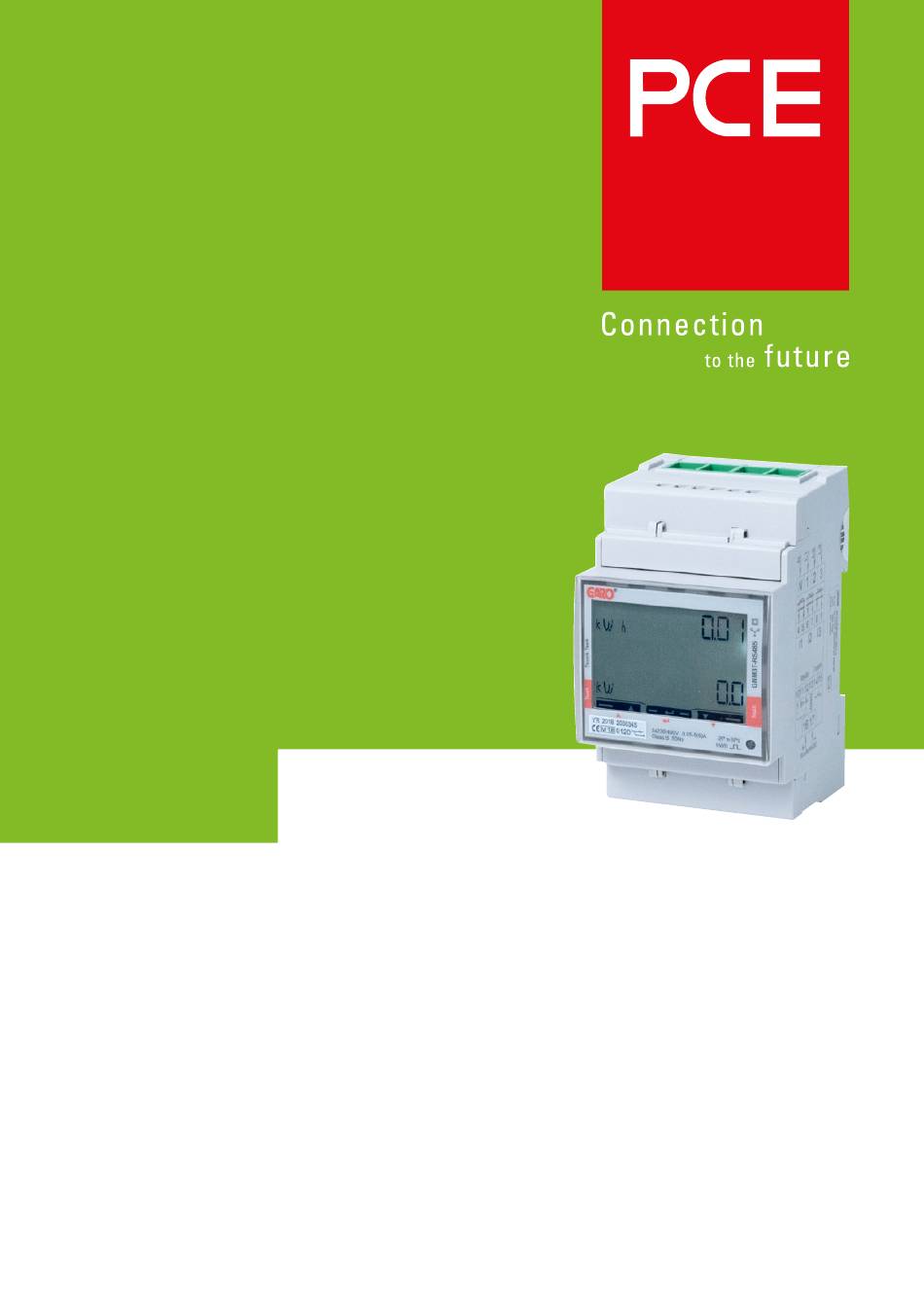

- Seite 1 108740 Wandlerzähler GNM3T RS485 ModBus als DLM-Zähler DLM = Dynamisches Lastmanagement Bedienung / Installation Bedienung / Installation...
-
Seite 2: Inhaltsverzeichnis
Bedienung / Installation GNM3T RS485 INHALTSVERZEICHNIS WARNHINWEISE ..............3 MODBUS VERBINDUNG ............3 ELEKTRISCHER ANSCHLUSS STROMKABEL ......4 2P ..................4 3Pn ..................4 3P ..................4 DLM-ZÄHLER EINSTELLUNGEN ..........5 Touchbereich ...............5 Systemeinstellung ...............5 Einstellung CT-Verhältnis (Strom) ........7 Einstellung UT-Verhältnis (Spannung)........8 Bestätigen der Einstellungen für System, CT- und UT-Verhältnis ..........9 Überprüfen der Einstellungen für System, CT- und UT-Verhältnis ..........9 Abschließende Bestätigung der Einstellungen für... -
Seite 3: Warnhinweise
Bedienung / Installation GNM3T RS485 WARNHINWEISE WARNUNG Vergewissern Sie sich, dass der Strom abgeschaltet ist, bevor Sie mit der Installation beginnen. HINWEIS Die gesamte elektrische Installation muss von einer zugelassenen Elektrofach- kraft durchgeführt werden. MODBUS VERBINDUNG Installieren Sie den DLM-Zähler in der Hauptverteilung, die Sie überwachen wollen. Verwenden Sie ein abgeschirmtes, verdrilltes 2-poliges Kabel zwischen dem DLM-Messgerät und der Wallbox. -
Seite 4: Elektrischer Anschluss Stromkabel
Bedienung / Installation GNM3T RS485 ELEKTRISCHER ANSCHLUSS STROMKABEL 1 2 3 N 4 5 6 7 8 9 N, 1, 2, 3: Querschnitt 4 mm² N, 1, 2, 3: Querschnitt 4 mm², Drehmoment 0.6 Nm Drehmoment 0,6 Nm 4-17: Querschnitt 1.5 mm², Drehmoment 0.4 Nm 4–17: Querschnitt 1,5 mm²... -
Seite 5: Dlm-Zähler Einstellungen
Bedienung / Installation GNM3T RS485 DLM-ZÄHLER EINSTELLUNGEN Touchbereich Einstellungen System und CT-Verhältnis HINWEIS Kann nur einmal durchgeführt werden. Diese Ansicht wird als Startansicht angezeigt, bevor die System- und CT- Verhältnis-Einstellungen vorgenom- men werden. Wenn die Einstellungen für das System und CT-Verhältnis abgeschlossen sind, ist diese Ansicht nicht mehr sichtbar. -
Seite 6: Systemeinstellung
Bedienung / Installation GNM3T RS485 Systemeinstellungen 1P = 1phase + N 2P = 2phase + N (3-wire) 3P = 3phase (3-wire) 3Pn = 3phase + N (4-wire) Systemoptionen 1. Klicken Sie auf den rechten Bereich 2. Drücken Sie zum Bestätigen den des Anzeigefeldes, bis der mittleren Touchbereich bis „no“... -
Seite 7: Einstellung Ct-Verhältnis (Strom)
Bedienung / Installation GNM3T RS485 Einstellung CT-Verhältnis (Strom) CT-Verhältnis-Werte (je nach verwendetem CT): 100/5A = CT-Verhältnis 20 750/5A = CT-Verhältnis 150 150/5A = CT-Verhältnis 30 800/5A = CT-Verhältnis 160 250/5A = CT-Verhältnis 50 1250/5A = CT-Verhältnis 250 400/5A = CT-Verhältnis 80 1600/5A = CT-Verhältnis 320 1. -
Seite 8: Einstellung Ut-Verhältnis (Spannung)
Bedienung / Installation GNM3T RS485 Einstellung UT-Verhältnis HINWEIS (Spannung) Korrekter UT-Verhältnis-Wert (Spannung) ist „1“ für 230/400V- Systeme. 1. Drücken und halten Sie das mittlere 2. Klicken Sie in den rechten Touch- Tastfeld bis ”PrG” sichtbar ist. bereich, bis der gewünschte Wert sichtbar ist. -
Seite 9: Bestätigen Der Einstellungen Für System, Ct- Und Ut-Verhältnis
Bedienung / Installation GNM3T RS485 Bestätigen der Einstellungen für System, CT- und UT-Verhältnis 1. Klicken Sie auf den rechten Touch- 2. Drücken Sie den mittleren Bereich, bereich, um zu „YES“ zu wechseln. um die Einstellung zu bestätigen. Überprüfen der Einstellungen für System, CT- und UT-Verhältnis Die Einstellungen für System-, CT- und UT-Verhältnis sind Schritt für Schritt... -
Seite 10: Abschließende Bestätigung Der Einstellungen Für System, Ct- Und Ut-Verhältnis
Bedienung / Installation GNM3T RS485 Abschließende Bestätigung der Einstellungen für System, CT- und UT-Verhältnis 1. Klicken Sie auf den rechten Touch- bereich, um zu „YES“ zu wechseln. 2. Drücken Sie den mittleren Touch- bereich zum Bestätigen. 3. System-, CT- und UT-Verhältnis- Einstellungen sind nun vorgenom- men. -
Seite 11: Modbus Einstellungen
Bedienung / Installation GNM3T RS485 ModBus Einstellungen Drücken Sie den mittleren Touchbereich so lange, bis Sie „PASS“ sehen. Langes Drücken auf die linke und rechte Seite des Touchbereichs, um das Passwort zu umgehen. Die blinkende „0“ hört nach 2 Sekun- den auf zu blinken. -
Seite 12: Modbus-Adressinformation
Bedienung / Installation GNM3T RS485 ModBus-Adressinformation Für eine eigenständige Wallbox ist die empfohlene Adresse 002. In diesem Modus wird der Ladevorgang pau- siert, wenn der verfügbare Strom im System unter 6A liegt. 6A ist das Minimum, das ein Elektrofahrzeug laut Norm laden kann. - Seite 13 Bedienung / Installation GNM3T RS485 HINWEIS Bei Verwendung der Adresse 100 und 101 unterbricht die Wallbox den Ladevorgang nicht, wenn der errechnete DLM-Ladestrom 6A unterschreitet, sondern lädt mit 6A weiter. HINWEIS Die DLM-Einstellungen sind in der Weboberfläche der Master- Wallbox erforderlich. Die Modbus-Adressen 100 und 101 erfordern ein installiertes WLAN-Modul in Ihrer Master-...
-
Seite 14: Einstellen Der Modbus-Adresse
Bedienung / Installation GNM3T RS485 Einstellen der ModBus-Adresse 1. Langes Drücken des mittleren Touchbereichs. 00“1“ beginnt zu blinken. 2. Klicken Sie auf den linken oder rechten Bereich, um die Zahl zu ändern. 3. Langes Drücken auf den mittleren Touchbereich, um zur nächsten Ziffer zu wechseln und wiederholen Sie Schritt 2. -
Seite 15: Einstellen/Überprüfen Der Baud-Rate
Bedienung / Installation GNM3T RS485 Einstellen/Überprüfen der Baud-Rate HINWEIS Richtiger Wert: Baudrate 9.6 Klicken Sie in den linken Touchbereich, bis „bAud“ sichtbar ist. Die richtige Voreinstellung ist 9,6. Wenn Sie die Baud-Rate ändern möchten, drücken Sie lange auf den mittleren Touchbereich und klicken Sie auf den linken oder rechten Touchbe- reich, bis 9.6 sichtbar ist. -
Seite 16: Parität Und Stoppbit Einstellen/Überprüfen
Bedienung / Installation GNM3T RS485 Parität und Stoppbit einstellen/ überprüfen HINWEIS Richtige Werte: Parität ”no”, Stopbit: 1 Den linken Touchbereich anklicken, bis „PArIty“ sichtbar ist. Die richtige Voreinstellung ist „no“. Wenn Sie die Parität ändern möchten, drücken Sie lange auf das mittlere Anzeigefeld und klicken Sie auf den linken oder rechten Bereich, bis „no“... -
Seite 17: Einstellungen Bestätigen
Bedienung / Installation GNM3T RS485 Einstellungen bestätigen 1. Den linken Touchbereich anklicken, bis „End“ sichtbar ist. 2. Die mittlere Touchfläche so lange gedrückt halten, bis „End“ sichtbar ist und die Einstellung bestätigt wird. 3. Das Quadrat blinkt, wenn das DLM-Messgerät mit der Wallbox kommuniziert. - Seite 18 Vertrieb: PC Electric Gesellschaft m.b.H. Diesseits 145, AT–4973 St. Martin im Innkreis Tel.: +43 7751 61220 Fax: +43 7751 6969 emobility@pcelectric.at www.pcelectric.at...
