WARNHINWEISE

WARNUNG
Vergewissern Sie sich, dass der Strom abgeschaltet ist,
bevor Sie mit der Installation beginnen.
HINWEIS
Die gesamte elektrische Installation muss von einer zugelassenen Elektrofach-
kraft durchgeführt werden.

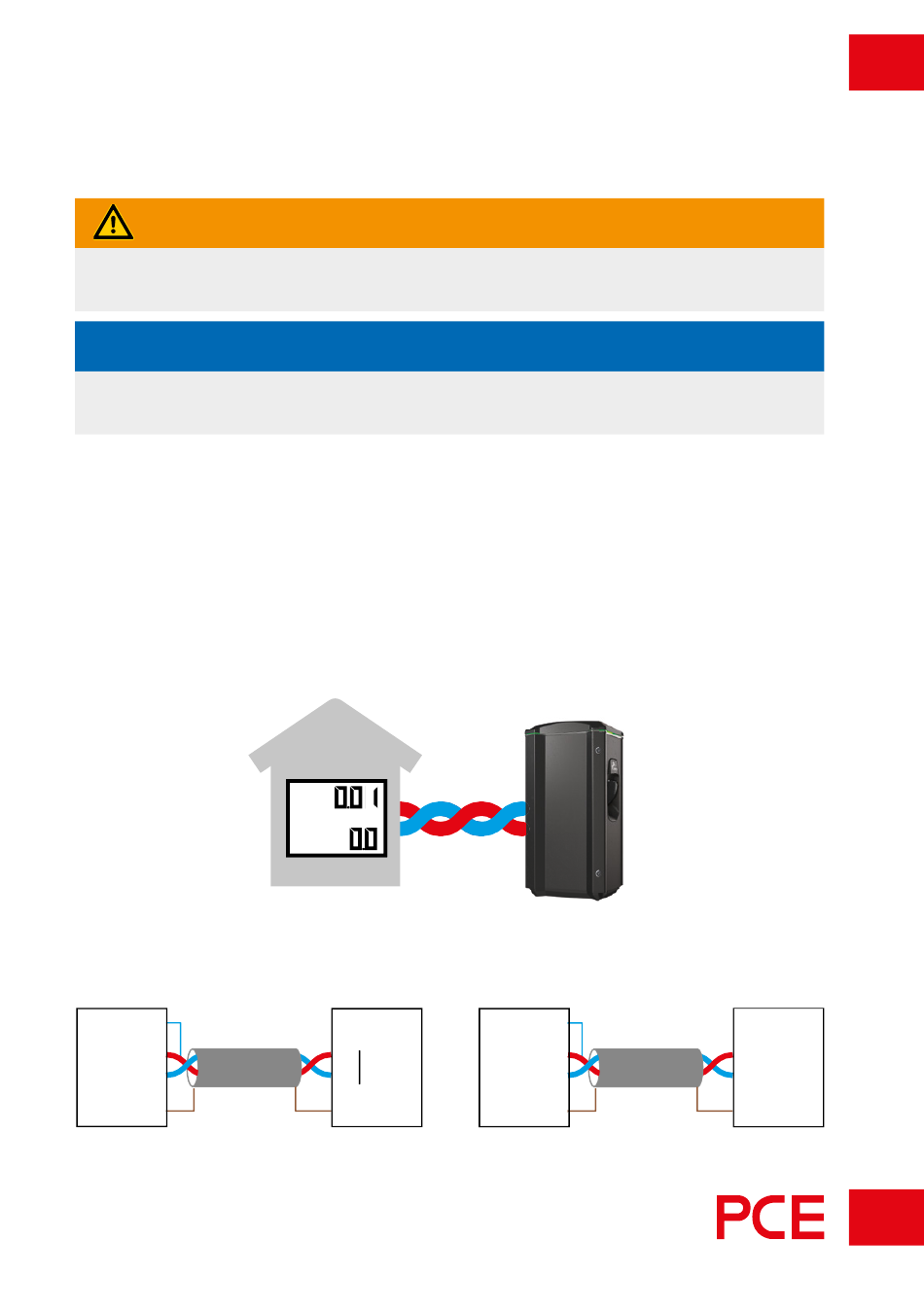

MODBUS VERBINDUNG

Installieren Sie den DLM-Zähler in der Hauptverteilung, die Sie überwachen wollen.
Verwenden Sie ein abgeschirmtes, verdrilltes 2-poliges Kabel zwischen dem
DLM-Messgerät und der Wallbox. Geeignete Kabel:
CAT5 FTP, CAT5e FTP, CAT6 FTP, ELAKY-S, ELAQBY-S oder ähnliche.
DLM-Messgerät
10 T
abgeschirmtes
verdrilltes Kabel
12 A-
11 B+
13 GND
Hinweis! Jumper 10 -12
DLM-Messgerät
GLB
A-
E-Meter
B+
13 GND
PE
Hinweis! Jumper 10 -12
Bedienung / Installation GNM3T RS485
10 T
abgeschirmtes
verdrilltes Kabel
12 A-
11 B+
DE
TWIN
A- 200
B+ 201
PE
3
