Montageanleitung
für die Fachkraft
Austausch Heizwasser-Pufferspeicher

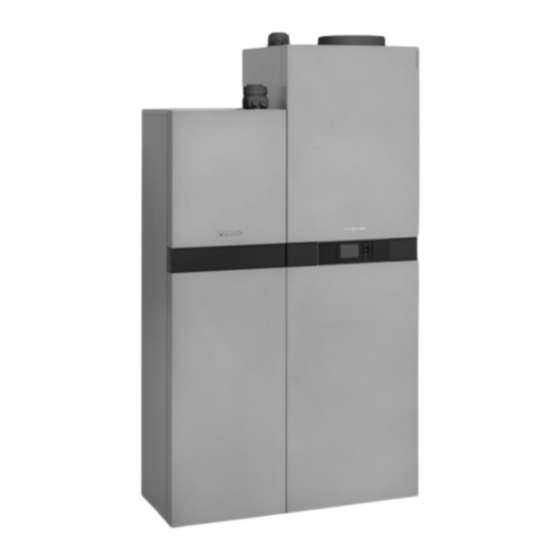

Für Vitovalor 300-P, Typ C3TA und C3TB
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Per-
sonenschäden.
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Montage, Erstinbetriebnahme, Inspek-
tion, Wartung und Instandsetzung müs-
sen von autorisierten Fachkräften (Hei-
zungsfachbetrieb/Vertragsinstallations-
unternehmen) durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z.B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wiederein-
schalten sichern.
5459 097
1/2016
VIESMANN
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewolltes
Öffnen sichern.
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion gefähr-
det den sicheren Betrieb der Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Nach Montage entsorgen!

Werbung

loading

Inhaltszusammenfassung für Viessmann C3TA

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Austausch Heizwasser-Pufferspeicher Für Vitovalor 300-P, Typ C3TA und C3TB Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Bei Brennstoff Gas den Gasabsperr- Gefahr hahn schließen und gegen ungewolltes Dieses Zeichen warnt vor Per- Öffnen sichern.
  • Seite 2 Gas-Brennwertmodul öffnen und entleeren C3TA...
  • Seite 3 Gas-Brennwertmodul öffnen und entleeren (Fortsetzung) C3TB...
  • Seite 4: Heizwasser-Pufferspeicher Austauschen

    Gas-Brennwertmodul öffnen und entleeren (Fortsetzung) 1. Vorderbleche vom Gas-Brennwert- 6. Gas-Brennwertmodul so weit wie modul abbauen. erforderlich von der Wand und vom Brennstoffzellenmodul abrücken. Montage- und Serviceanlei- tung 7. Regelung mit Regelungsträger A abbauen und am Anschlusskasten oberhalb fixieren. 2. Bauseitige Anschlüsse gas- und wasserseitig abbauen.
  • Seite 5 Heizwasser-Pufferspeicher austauschen (Fortsetzung) C3TA...
  • Seite 6 Heizwasser-Pufferspeicher austauschen (Fortsetzung) 01. Anschlussrohr Kaltwasser E vom 11. Obere Befestigungsschrauben V vom Halteblech abschrauben. Heizwasser-Pufferspeicher F abschrauben. Sicherungsdraht und 12. Gas-Brennwertmodul mit der Sicherungsklammer abziehen und Rückseite auf den Boden legen. Anschlussrohr abnehmen. 13. Befestigungsschrauben W vom 02. Anschlussleitung Zirkulations- pumpe (falls vorhanden) abbauen.
  • Seite 7 Heizwasser-Pufferspeicher austauschen (Fortsetzung) 17. Gas-Brennwertmodul heizwasser- 18. Vitovalor in Betrieb nehmen. seitig und trinkwasserseitig füllen, spülen (entlüften) und auf Dichtheit Montage- und Serviceanlei- prüfen. tung Montage- und Serviceanlei- 19. Vorderbleche anbauen. tung Gefahr Gasaustritt führt zu Explo- sionsgefahr. Gasführende Teile auf Gas- dichtheit prüfen.
  • Seite 8 Heizwasser-Pufferspeicher austauschen (Fortsetzung) C3TB...
  • Seite 9 Heizwasser-Pufferspeicher austauschen (Fortsetzung) 01. Anschlussrohr Kaltwasser E vom 11. Gas-Brennwertmodul mit der Rück- seite auf den Boden legen. Heizwasser-Pufferspeicher F abschrauben. Sicherungsdraht und 12. Befestigungsschrauben U vom Sicherungsklammer abziehen und Bodenblech abschrauben. Anschlussrohr abnehmen. 13. Heizwasser-Pufferspeicher F 02. Anschlussleitung Zirkulations- pumpe (falls vorhanden) abbauen.
  • Seite 10 Heizwasser-Pufferspeicher austauschen (Fortsetzung) 16. Gas-Brennwertmodul heizwasser- 17. Vitovalor in Betrieb nehmen. seitig und trinkwasserseitig füllen, spülen (entlüften) und auf Dichtheit Montage- und Serviceanlei- prüfen. tung Montage- und Serviceanlei- 18. Vorderbleche anbauen. tung Gefahr Gasaustritt führt zu Explo- sionsgefahr. Gasführende Teile auf Gas- dichtheit prüfen.
  • Seite 12 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
