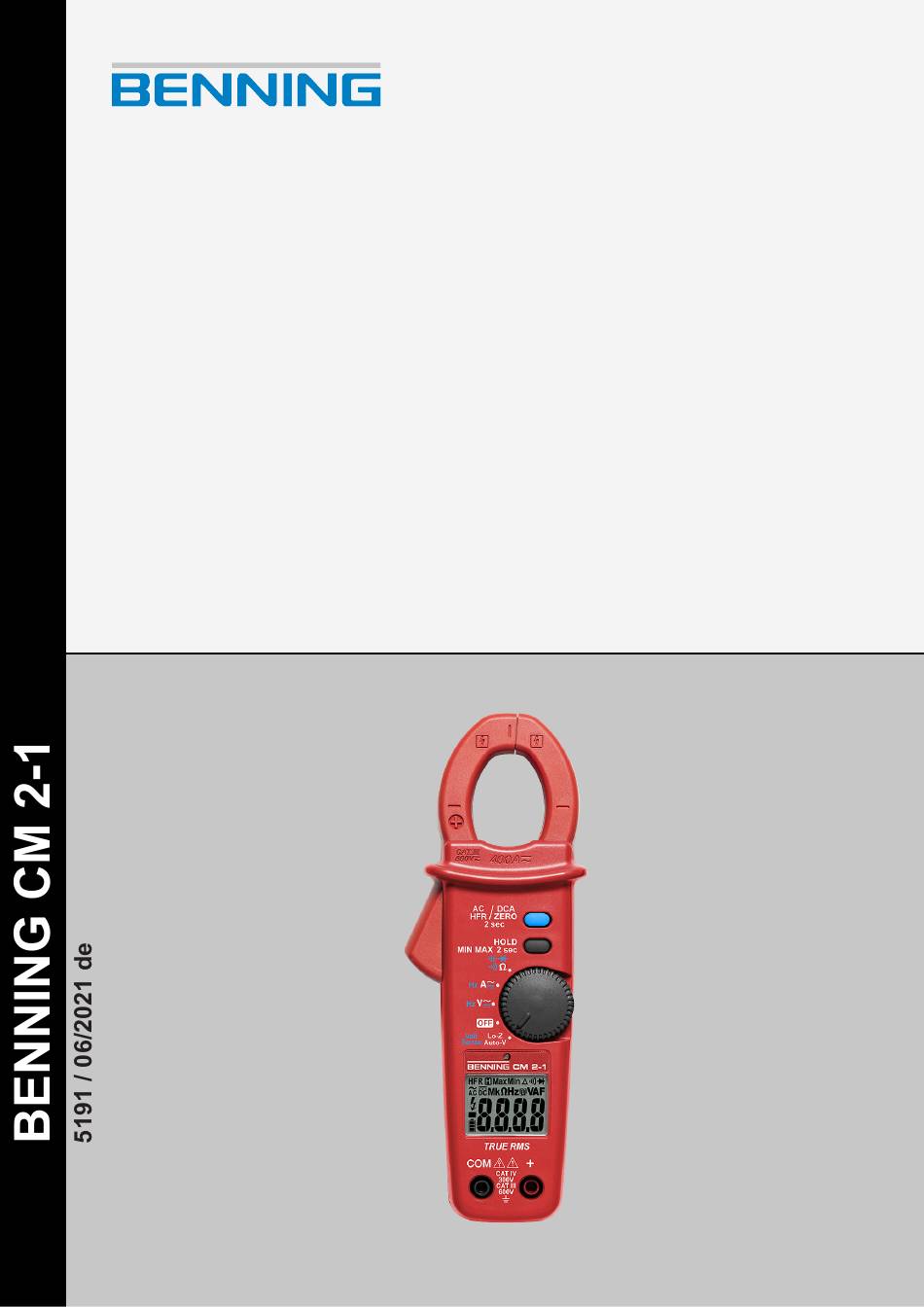

- Seite 1 Bedienungsanleitung Deutsche Originalversion...
-
Seite 2: Hersteller Und Rechtsinhaber
Auflagen enthalten. Allgemeine Gleichbehandlung Benning ist sich der Bedeutung der Sprache in Bezug auf die Gleichberechtigung von Frauen und Männern bewusst und stets bemüht, dem Rechnung zu tragen. Aus Gründen der besseren Lesbarkeit wird auf die durchgängige Umsetzung differenzierender Formulierungen verzichtet. -
Seite 3: Inhaltsverzeichnis
Voraussetzungen für Prüfungen und Messungen............... 26 Sicherheitsmessleitungen anschließen................ 27 Spannungs- oder Frequenzmessung durchführen.............. 28 Strom- oder Frequenzmessung durchführen .............. 30 Widerstandsmessung durchführen .................. 31 Durchgangsprüfung durchführen .................. 32 Kapazitätsmessung durchführen.................. 32 Diodenprüfung durchführen .................... 33 Spannungsindikator ...................... 33 5.9.1 Berührungslose Phasenprüfung durchführen .............. 34 5191 / 06/2021 de BENNING CM 2-1... - Seite 4 Inhaltsverzeichnis 5.9.2 Außenleiter- oder Phasenprüfung durchführen.............. 35 Instandhalten ............................ 36 Wartungsplan ........................ 36 Spannungsfreiheit herstellen.................... 36 Gerät reinigen ........................ 37 Batterien wechseln...................... 38 Gerät kalibrieren........................ 38 Technische Daten ............................ 39 Entsorgung und Umweltschutz...................... 40 Stichwortverzeichnis.......................... 41 BENNING CM 2-1 5191 / 06/2021 de...
- Seite 5 Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 BENNING CFlex 1 ..........................Abb. 2 BENNING TA 1..........................Abb. 3 BENNING TA 2..........................Abb. 4 BENNING TA 3..........................Abb. 5 Ø 4 mm Messleitungen mit 2 mm Messspitze .................. Abb. 6 Geräteaufbau BENNING CM 2‑1...................... Abb. 7 Drehschalter .............................
- Seite 6 Wechselstrombereiche (A-AC) ......................Tab. 9 Gleichstrombereiche (A-DC)......................Tab. 10 Widerstandsbereiche (Ω)........................Tab. 11 Durchgangsprüfung .......................... Tab. 12 Diodenprüfung ..........................Tab. 13 Kapazitätsbereiche (μF)........................Tab. 14 Frequenzbereiche (Hz) ........................Tab. 15 Wartungsplan............................ Tab. 16 Technische Daten..........................BENNING CM 2-1 5191 / 06/2021 de...
-
Seite 7: Einleitung
• Kapazitätsmessung • Frequenzmessung Weitere Informationen http://tms.benning.de/cm2‑1 Im Internet direkt unter dem angegebenen Link oder unter www.benning.de (Produktsuche) finden Sie z. B. folgende weitere Informationen: • Bedienungsanleitung des Geräts in mehreren Sprachen • Abhängig vom Gerät weitere Informationen (z. B. Broschüren, Fachberichte, FAQs) -
Seite 8: Historie
übernimmt Benning keine Haftung. Die Geräte unterliegen einer stetigen Weiterentwicklung. Änderungen in Form, Ausstattung und Technik behält sich Benning vor. Die Angaben in der vorliegenden Bedienungsanleitung entsprechen dem technischen Stand zum Zeitpunkt der Drucklegung. Aus dem Inhalt dieser Bedienungsanleitung können daher keine Ansprüche auf bestimmte Eigenschaften des Geräts abgeleitet werden. -
Seite 9: Service & Support
Nutzen Sie für eine zügige und reibungslose Retourenabwicklung ganz einfach und bequem das BENNING Retourenportal: https://www.benning.de/service-de/retourenabwicklung.html Telefon: +49 2871 93-554 E-Mail: returns@benning.de Rücksendeadresse BENNING Elektrotechnik und Elektronik GmbH & Co. KG Retourenmanagement Robert-Bosch-Str. 20 D - 46397 Bocholt 5191 / 06/2021 de BENNING CM 2-1... -
Seite 10: Sicherheit
Das Gerät ist gemäß den folgenden Normen hergestellt und geprüft und hat das Werk in einem sicherheitstechnisch einwandfreien Zustand verlassen. • IEC / DIN EN 61010-1 (VDE 0411‑1) • IEC / DIN EN 61010-2‑032 (VDE 0411‑2‑032) • IEC / DIN EN 61010-2-033 (VDE 0411‑2‑033) • IEC / DIN EN 61010-031 (VDE 0411‑031) BENNING CM 2-1 5191 / 06/2021 de... -
Seite 11: Verwendete Symbole
(DC) Gleichspannung oder Gleichstrom (AC) Wechselspannung oder Wechselstrom Erde (Spannung gegen Erde) Tab. 2: Symbole auf dem Gerät Symbole in der Bedienungsanleitung Symbol Bedeutung Allgemeine Warnung Warnung vor elektrischer Spannung Tab. 3: Symbole in der Bedienungsanleitung 5191 / 06/2021 de BENNING CM 2-1... -
Seite 12: Bestimmungsgemäße Verwendung
Benutzer des Geräts. Nicht bestimmungsgemäße Verwendung sind z. B.: – Verwendung von Komponenten, Zubehör, Ersatz- oder Austauschteilen, die nicht von Benning für den Einsatzfall freigegeben und zugelassen wurden – Nichtbeachtung, Manipulation, Änderungen oder Zweckentfremdung der Bedienungsanleitung oder der darin enthaltenen Anweisungen und Hinweise –... - Seite 13 • Die Isolation der Sicherheitsmessleitungen ist beschädigt. • Das Gerät arbeitet nicht vorschriftsmäßig (z. B. Fehler bei Messungen). • Erkennbare Folgen von längerer Einlagerung unter unzulässigen Bedingungen. • Erkennbare Folgen von schweren Transportbeanspruchungen. 5191 / 06/2021 de BENNING CM 2-1...
-
Seite 14: Besondere Gefahrenarten
Arbeiten an spannungsführenden Komponenten oder Anlagen möglich. Bereits Spannungen ab 30 V‑AC und 60 V‑DC können für Menschen lebensgefährlich sein. • Beachten Sie einschlägige Vorschriften zur Arbeitssicherheit. • Falls erforderlich, verwenden Sie entsprechende Schutzausrüstung. BENNING CM 2-1 5191 / 06/2021 de... -
Seite 15: Lieferumfang
Lieferumfang 2.5 Besondere Gefahrenarten Lieferumfang Zum Lieferumfang des Geräts gehören folgende Komponenten: • 1 x TRUE RMS Digital-Stromzangen-Multimeter BENNING CM 2‑1 • Sicherheitsmessleitungen (Artikelnummer: 044145): – 1 x Sicherheitsmessleitung (rot, l = 1,4 m) – 1 x Sicherheitsmessleitung (schwarz, l = 1,4 m) • 1 x Kompaktschutztasche • 2 x 1,5 V-Micro-Batterie (AAA / IEC LR03) •... -
Seite 16: Abb. 3: Benning Ta 2
Lieferumfang 2.5 Besondere Gefahrenarten • Sicherheitsmessleitungsset BENNING TA 2 (Artikelnummer: 044125) Ø 4 mm Messleitungsset, 6‑teilig, rot / schwarz, professionelle Ausführung, bestehend aus: – Messleitungen (Silikon) (CAT III 1 000 V) – Prüfspitzen (4 mm Messspitze, CAT II 1 000 V) – Krokodilklemmen (CAT III 1 000 V) Abb. 3: BENNING TA 2 • Sicherheitsmessleitungsset BENNING TA 3 (Artikelnummer: 044126) Ø... -
Seite 17: Gerätebeschreibung
Gerätebeschreibung 4.1 Geräteaufbau Gerätebeschreibung Geräteaufbau Abb. 6: Geräteaufbau BENNING CM 2‑1 1 Messzange (zum Umfassen des 2 Taste „AC HFR / DCA ZERO“ Leiters) 3 Taste „HOLD / MIN MAX“ 4 Drehschalter 5 Digitalanzeige 6 Buchse „+“ 7 COM-Buchse 8 Öffnungshebel 9 Stromzangenwulst (Schutz vor Leiterberührung) -
Seite 18: Abb. 7 Drehschalter
Am Drehschalter können Sie die gewünschte Prüfung oder Messung einstellen. Abb. 7: Drehschalter 1 Strom- oder Frequenzmessung 2 Widerstands-, Kapazitätsmessung, Durchgangs- oder Diodenprüfung 3 Einstellung des Drehschalters 4 Spannungsmessung oder Spannungs- indikator 5 Gerät ausgeschaltet 6 Spannungs- oder Frequenzmessung BENNING CM 2-1 5191 / 06/2021 de... -
Seite 19: Abb. 8 Digitalanzeige
Die Messrate des Geräts für die Digitalanzeige beträgt nominal 2 Messungen pro Sekunde. Die Displaybeleuchtung schaltet sich bei dunklen Lichtverhältnissen automatisch über einen Lichtsensor zu. Abb. 8: Digitalanzeige 1 Anzeige von Funktionen und Einheiten 2 Anzeigebereich 3 Batteriezustand 4 Polarität 5 Gefährliche Berührungsspannung 5191 / 06/2021 de BENNING CM 2-1... -
Seite 20: Funktionen
Die Grenzfrequenz (-3 dB) des Filters liegt bei fg = 800 Hz. Beim Erreichen der Grenzfrequenz fg ist der Anzeigewert um den Faktor 0,707 kleiner als der tatsächliche Wert ohne Filter. Ohne Tiefpassfilter Mit Tiefpassfilter Tab. 4: Tiefpassfilter BENNING CM 2-1 5191 / 06/2021 de... -
Seite 21: Taste „Hold / Min Max
Messfunktion aus der Schaltstellung „OFF“ ein. • Taste „AC HFR / DCA ZERO“: Aktiviert oder deaktiviert den Lichtsensor für die automatische Displaybeleuchtung (Anzeige „ON“ oder „OFF“) • Taste „HOLD / MIN MAX“: Anzeige aller Symbole der Digitalanzeige 5191 / 06/2021 de BENNING CM 2-1... -
Seite 22: Messbereiche
Beachten Sie für die Funktion „HFR (AC)“ (Tiefpassfilter) die folgenden Eigenschaften: • Zusätzlicher Fehler bei Wechselstrom- und Wechselspannungsmessung: – Frequenzbereich 15 … 60 Hz: ±4 % zur angegebenen Messgenauigkeit – Frequenzbereich >60 Hz: Nicht spezifiziert • Grenzfrequenz fg (-3 dB): 800 Hz BENNING CM 2-1 5191 / 06/2021 de... -
Seite 23: Spannungsbereiche
0,1 V 600 V 1 V Tab. 6: Gleichspannungsbereiche (V-DC) • Eingangswiderstand: 10 MΩ Spannungsbereiche (LoZ, AutoV) Überlastschutz: 600 V‑AC / V‑DC Messbereich Auflösung Messgenauigkeit 600 V 1 V ±(2,0 % + 2 digit) Tab. 7: Spannungsbereiche (LoZ, AutoV) • Frequenzbereich: 15 Hz … 1 kHz • Eingangswiderstand: <4 kΩ 5191 / 06/2021 de BENNING CM 2-1... -
Seite 24: Strombereiche
Durchgangsprüfung Überlastschutz: 600 V‑AC / V‑DC Messbereich Auflösung Messgenauigkeit 400 Ω 0,1 Ω ±(1,0 % + 5 digit) Tab. 11: Durchgangsprüfung • Leerlaufspannung: Ca. 1,8 V • Der eingebaute Summer ertönt bei einem Widerstand kleiner 20 … 200 Ω. • Ansprechzeit des Summers: <500 μs BENNING CM 2-1 5191 / 06/2021 de... -
Seite 25: Diodenprüfung
±(0,5 % + 5 digit) 500 Hz 0,1 Hz 5 kHz 0,001 kHz 50 kHz 0,01 Hz Tab. 14: Frequenzbereiche (Hz) • Minimale Empfindlichkeit: – V-AC-Bereich 1 Hz … 10 kHz: >6 V – V-AC-Bereich 10 … 50 kHz: >20 V – A‑AC-Bereich 1 Hz … 10 kHz: >6 A • Minimale Frequenz: 1 Hz 5191 / 06/2021 de BENNING CM 2-1... -
Seite 26: Bedienen
Maximal zulässige Spannung Lebensgefahr oder schwere Verletzungen durch Kontakt mit hoher elektrischer Spannung. • Verwenden Sie das Gerät nur in Stromkreisen der Überspannungskategorie III mit maximal 600 V oder Überspannungskategorie IV mit maximal 300 V Leiter gegen Erde. BENNING CM 2-1 5191 / 06/2021 de... -
Seite 27: Sicherheitsmessleitungen Anschließen
1. Stecken Sie die schwarze Sicherheitsmessleitung in die COM-Buchse am Gerät. 2. Stecken Sie die rote Sicherheitsmessleitung in die Buchse „+“ am Gerät. 3. Messungen oder Prüfungen in Stromkreisen der Überspannungskategorie III oder IV: Montieren Sie die Aufsteckkappen auf die Kontaktspitzen der Sicherheitsmessleitungen. 5191 / 06/2021 de BENNING CM 2-1... -
Seite 28: Spannungs- Oder Frequenzmessung Durchführen
Bedienen 5.3 Spannungs- oder Frequenzmessung durchführen Spannungs- oder Frequenzmessung durchführen Voraussetzungen • Beachten Sie die Voraussetzungen für die Messung [} Seite 26]. • Zugelassene Sicherheitsmessleitungen • Spannungsbereiche [} Seite 23] und Frequenzbereiche [} Seite 25] Abb. 10: Wechselspannungs- oder Frequenzmessung BENNING CM 2-1 5191 / 06/2021 de... -
Seite 29: Abb. 11 Gleichspannungsmessung
Eingangswiderstand wird auf ca. 3 kΩ reduziert, um induktive und kapazitive Spannungen (Blindspannungen) zu unterdrücken. 2. Schließen Sie die Sicherheitsmessleitungen am Gerät an [} Seite 27]. 3. Kontaktieren Sie die Sicherheitsmessleitungen mit den Messpunkten und lesen Sie den Messwert an der Digitalanzeige ab. 5191 / 06/2021 de BENNING CM 2-1... -
Seite 30: Strom- Oder Frequenzmessung Durchführen
Gerät durch einen Nullabgleich in Ausgangsposition zu bringen. In der Digitalanzeige wird das Symbol „Δ“ eingeblendet. 4. Betätigen Sie den Öffnungshebel und umfassen Sie den einadrigen, stromdurchflossenen Leiter mittig mit der Messzange. 5. Lesen Sie den Messwert an der Digitalanzeige ab. BENNING CM 2-1 5191 / 06/2021 de... -
Seite 31: Widerstandsmessung Durchführen
Die Funktion „Widerstandsmessung“ ist automatisch eingestellt (Symbol „Ω“ eingeblendet, „ “ ausgeblendet). 2. Schließen Sie die Sicherheitsmessleitungen am Gerät an [} Seite 27]. 3. Kontaktieren Sie die Sicherheitsmessleitungen mit den Messpunkten und lesen Sie den Messwert an der Digitalanzeige ab. 5191 / 06/2021 de BENNING CM 2-1... -
Seite 32: Durchgangsprüfung Durchführen
3. Stellen Sie mit der Taste „AC HFR / DCA ZERO“ die Funktion „Kapazitätsmessung“ (Symbol „n“) ein. 4. Kontaktieren Sie die Sicherheitsmessleitungen unter Beachtung der Polarität mit dem entladenen Kondensator und lesen Sie den Messwert an der Digitalanzeige ab. BENNING CM 2-1 5191 / 06/2021 de... -
Seite 33: Diodenprüfung Durchführen
Verwendung der Funktion „Spannungsindikator“ möglich. • Beachten Sie, dass auch ohne akustischer oder optischer Signalanzeige eine gefährliche Berührungsspannung anliegen kann. • Verwenden Sie die Funktion „Spannungsindikator“ nicht zur Feststellung der Spannungsfreiheit. 5191 / 06/2021 de BENNING CM 2-1... -
Seite 34: Berührungslose Phasenprüfung Durchführen
Wenn die Symbole „ “ und „EF“ in der Digitalanzeige blinken, liegt an diesem Messbereich die Phase einer geerdeten Wechselspannung vor. Praxistipp Unterbrechungen (Kabelbrüche) in offenliegenden Kabeln, z. B. Kabeltrommel, Lichterkette etc., lassen sich von der Einspeisestelle (Phase) bis zur Unterbrechungsstelle verfolgen. Funktionsbereich: ≥230 V BENNING CM 2-1 5191 / 06/2021 de... -
Seite 35: Außenleiter- Oder Phasenprüfung Durchführen
In der Digitalanzeige wird „EF“ eingeblendet. 4. Kontaktieren Sie die Sicherheitsmessleitung mit dem Messpunkt (Anlagenteil). Wenn die Symbole „ “ und „EF“ in der Digitalanzeige blinken, liegt an diesem Messpunkt (Anlagenteil) die Phase einer geerdeten Wechselspannung vor. 5191 / 06/2021 de BENNING CM 2-1... -
Seite 36: Instandhalten
Wenn Sie das Batteriefach für Instandhaltungsarbeiten öffnen wollen, müssen Sie das Gerät vorher spannungsfrei machen. Vorgehen 1. Entfernen Sie das Gerät von der Messstelle. 2. Entfernen Sie die Sicherheitsmessleitungen vom Gerät. 3. Stellen Sie am Drehschalter des Geräts die Schaltposition „OFF“ ein. BENNING CM 2-1 5191 / 06/2021 de... -
Seite 37: Gerät Reinigen
3. Wenn Elektrolytverunreinigungen oder weiße Ablagerungen im Bereich der Batterien oder des Batteriefachs vorhanden sind, reinigen Sie die Batterien und diese Bereiche mit einem sauberen und trockenen Tuch. Falls erforderlich, wechseln Sie die Batterien [} Seite 38]. 5191 / 06/2021 de BENNING CM 2-1... -
Seite 38: Batterien Wechseln
6. Setzen Sie den Batteriedeckel wieder ein und ziehen Sie die Schraube an. Gerät kalibrieren Benning garantiert die Einhaltung der in dieser Bedienungsanleitung aufgeführten technischen Spezifikationen und Genauigkeitsangaben für das erste Jahr nach dem Auslieferungsdatum. Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, lassen Sie das Gerät jährlich durch den BENNING Service [} Seite 9] kalibrieren. -
Seite 39: Technische Daten
Maximale relative Luftfeuchtigkeit 80 % RH (0 … 30 °C), 75 % RH (30 … 40 °C), 45 % RH (40 … 50 °C), nicht kondensierend Einlagerung (nehmen Sie die Batterien aus dem Gerät heraus) Umgebungstemperatur -20 … 60 °C (vermeiden Sie dauernde Sonneneinstrahlung) Maximale relative Luftfeuchtigkeit 80 % RH Tab. 16: Technische Daten 5191 / 06/2021 de BENNING CM 2-1... -
Seite 40: Entsorgung Und Umweltschutz
Entsorgung und Umweltschutz Entsorgung und Umweltschutz Führen Sie das Gerät und die Batterien am Ende ihrer Lebensdauer den jeweiligen, zur Verfügung stehenden Rückgabe- und Sammelsystemen zu. BENNING CM 2-1 5191 / 06/2021 de... -
Seite 41: Stichwortverzeichnis
Stichwortverzeichnis Außenleiterprüfung Haftungsausschluss 2, 12 Durchführen 35 Hersteller 2 Historie 8 Batterie Wechseln 38 Instandhalten 36 Bedienen 26 BENNING CM 2-1 7 Bestimmungsgemäße Verwendung 12 Kalibrieren 38 Kapazitätsbereiche 25 Kapazitätsmessung CM 2-1 7 Durchführen 32 Copyright 2 Lieferumfang 15 Digitalanzeige 19... - Seite 42 20 Messbereiche 22 Umweltschutz 40 Warenzeichen 8 Warnhinweiskonzept 10 Wartungsplan 36 Wechselspannungsbereiche (V‑AC) 23 Wechselstrombereiche (A‑AC) 24 Weitere Informationen 7 Widerstandmessung Durchführen 31 Widerstandsbereiche 24 Zielgruppe 7 Zubehör 15 Zweck der Bedienungsanleitung 7 BENNING CM 2-1 5191 / 06/2021 de...
- Seite 43 5191 / 06/2021 de BENNING CM 2-1...
- Seite 44 BENNING Elektrotechnik und Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Telefon: +49 2871 93-0 Telefax: +49 2871 93-429 Internet: www.benning.de E-Mail: duspol@benning.de BENNING CM 2-1 5191 / 06/2021 de...
