Benning CM 9 Bedienunganleitung
Digitale-leckstromzange
Verwandte Anleitungen für Benning CM 9
Inhaltszusammenfassung für Benning CM 9

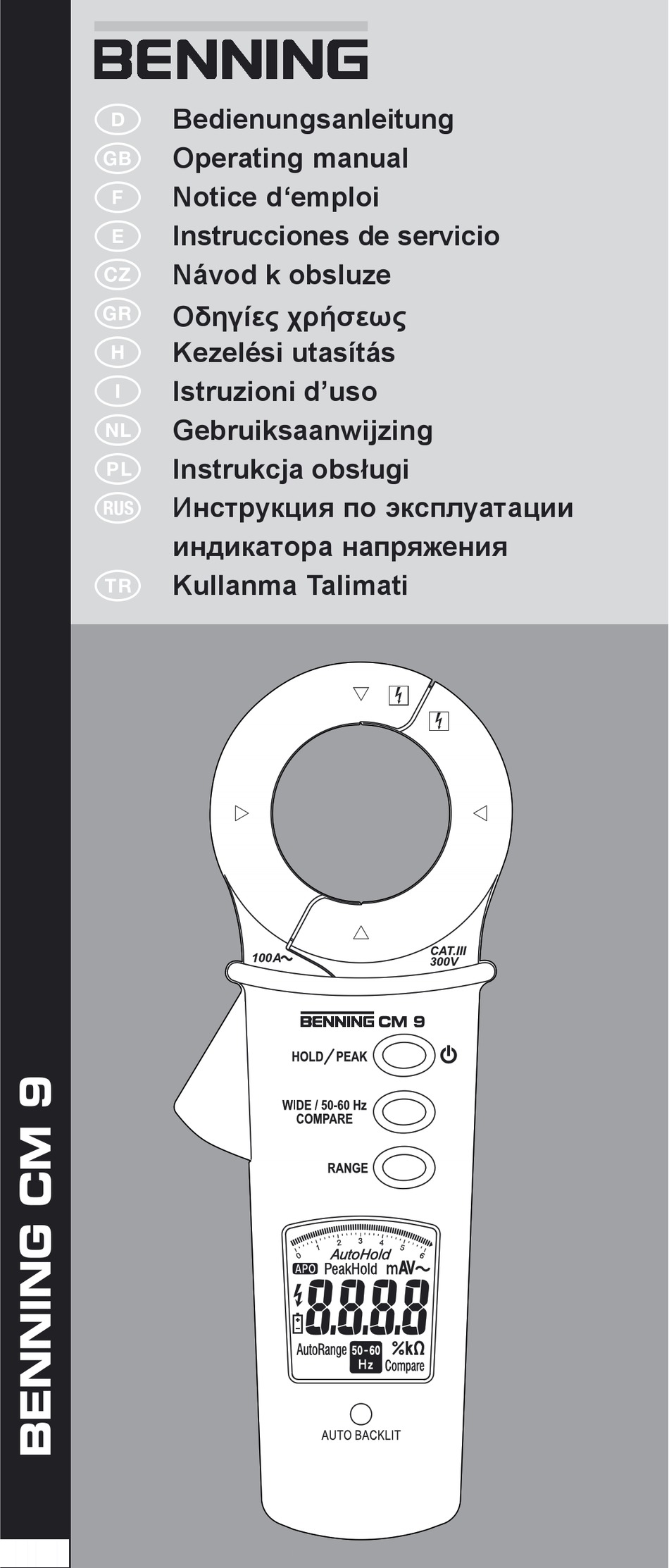

- Seite 1 Bedienungsanleitung Operating manual Notice d‘emploi Instrucciones de servicio Návod k obsluze Ο δηγίεςχρήσεως Kezelési utasítás Istruzioni d’uso Gebruiksaanwijzing Instrukcjaobsługi Инструкцияпоэксплуатации индикаторанапряжения Kullanma Talimati ...
- Seite 2 Voorzijde van het apparaat Fig. 1: Parte frontal del equipo Rys. 1: Panel przedni przyrządu Obr. 1: Přední strana přístroje См. рис. 1: Вид спереди. εικόνα 1: Το μπροστινό τμήμα της συσκευής Resim 1: Cihaz ön yüzü. BENNING CM 9 03/ 2008...
- Seite 3 Misurazione della corrente di dispersione nei sistemi monofase Fig. 3: Lekstroommeting in 1-fase systemen Rys. 3: Pomiar prądu upływu w systemach jednofazowych См. рис. 3: Измерение тока утечки в однофазной системе Resim 3: Tek fazlı sistemlerde deşarj akımı ölçümü BENNING CM 9 03/ 2008...
- Seite 4 Lekstroommeting verbruikers 3-fase gevoed, zonder nul Rys. 5: Pomiar prądu upływu w sieci trójfazowej bez przewodu N См. рис. 5: Измерение тока утечки, трехфазное питание потребителя, без нейтрали Resim 5: Deşarj akımı ölçümü, tüketici 3 faz beslemeli, N kablosuz BENNING CM 9 03/ 2008...
- Seite 5 εικόνα 7: Μέτρηση εναλλασσόμενης έντασης 7. bra: Váltakozó áram mérés Ill. 7: Misurazione di corrente alternata Fig. 7: Meten van wisselstroom. Rys. 7: Pomiar prądu przemiennego См. рис. 7: Измерение переменного тока Resim 7: Alternatif Akım Ölçümü BENNING CM 9 03/ 2008...
- Seite 6 Remplacement des piles Fig. 9: Vervanging van de batterijen Fig. 9: Cambio de pilas Rys. 9: Wymiana baterii Obr. 9: Výměna baterií См. рис. 9: Замена батареи εικόνα 9: Αντικατάσταση μπαταρίας Resim 9: Batarya değişimi BENNING CM 9 03/ 2008...
-
Seite 7: Inhaltsverzeichnis
Diese Bedienungsanleitung richtet sich an Elektrofachkräfte und Elektrotechnisch unterwiesene Personen Das BENNING CM 9 ist zur Messung in trockener Umgebung vorgesehen. Es darf nicht in Stromkreisen mit einer höheren Nennspannung als 300 V AC einge- setzt werden (näheres hierzu im Abschnitt 6: Umgebungsbedingungen). -
Seite 8: Sicherheitshinweise
Vorsicht bei Arbeiten um blanke Leiter oder Hauptleitungsträger. Ein Kontakt mit Leitern kann einen Elektroschock verursachen. Die BENNING CM 9 darf nur in Stromkreisen der Über span nungs kategorie III mit max. 300 V AC Leiter gegen Erde benutzt werden. -
Seite 9: Allgemeine Angaben
Die Bereichsüberschreitung wird mit „.0L“ angezeigt. Achtung, keine Anzeige und Warnung bei Überlast 5.1.3 Das BENNING CM 9 wird durch die Taste O ein- oder ausgeschaltet, zum Ausschalten die Taste für ca. 5 sec. gedrückt halten. 5.1.4 RANGE, die Bereichstaste „RANGE“ M dient zur Weiterschaltung in die einzelnen Messbereiche (6 mA, 60 mA, 600 mA, 6 A, 60 A, 100 A) AutoRange wird durch gedrückt halten (ca. -
Seite 10: Umgebungsbedingungen
(2 V) des BENNING CM 9 sinkt, erscheint in der Anzeige ein Batteriesymbol 5. Zur Vermeidung falscher Messwerte sind dann umgehend die Batterien zu wechseln. 5.1.15 Die Lebensdauer einer Batterie beträgt etwa 60 Stunden (Alkali- batterie). 5.1.16 Geräteabmessungen: (L x B x H) = 205 x 75 x 40 mm Gerätegewicht: 270 g... -
Seite 11: Messen Mit Dem Benning Cm
Messen mit dem BENNING CM 9 8.1 Vorbereiten der Messung Benutzen und lagern Sie das BENNING CM 9 nur bei den angegebenen Lager- und Arbeitstemperaturbedingungen, vermeiden Sie dauernde Sonneneinstrahlung. Starke Störquellen in der Nähe des BENNING CM 9 können zu instabiler Anzeige und zu Messfehlern führen. -
Seite 12: Batteriewechsel
Vor dem Öffnen die BENNING CM 9 unbedingt spannungsfrei machen! Elektrische Gefahr! Das BENNING CM 9 wird durch zwei 1,5 V-Microbatterien/ Typ AAA (IEC LR 3) gespeist. Ein Batteriewechsel ist erforderlich, wenn in der Anzeige 3 das Batteriesymbol 5 erscheint. Beim Einschalten der BENNING CM 9 erfolgt ein Batterietest. - Seite 13 Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 137 D 46397 Bocholt Telefon ++49 (0) 2871 93 0•Fax++49(0)2871 93 429 www.benning.de•eMail:duspol@benning.de...
