Ethernet-Relais E1 – E4
2.4.4
Der Embedded Controller verfügt über vier RJ45 Relais-Schnittstellenpaare.
RJ45 Buchse – RJ45 Buchse

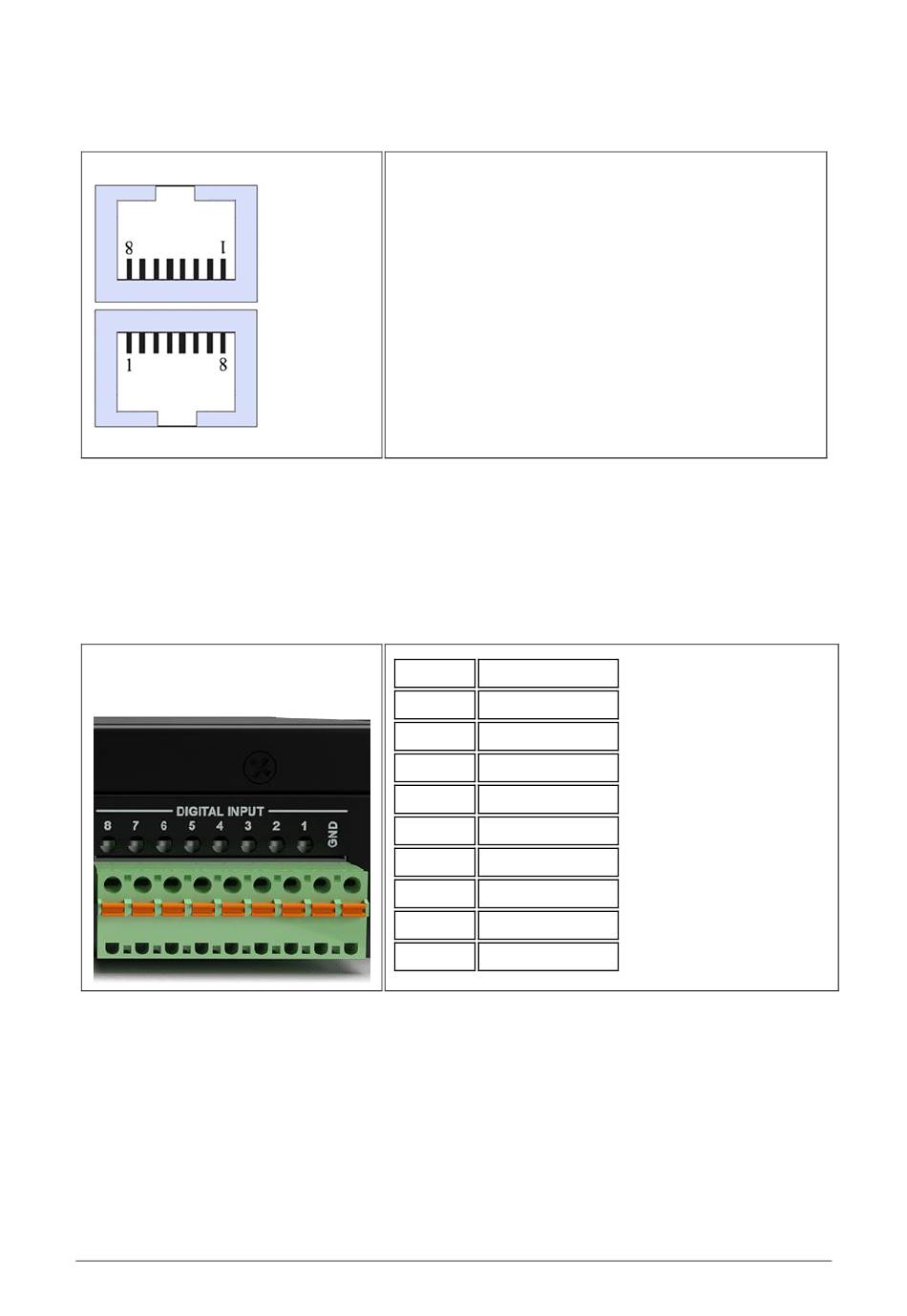

Abbildung 6: Pin-Belegung Ethernet Relais-Schnittstellenpaar
2.4.5

I/O-Schnittstellen

Der Embedded Controller verfügt über acht digitale Eingänge und acht digitale Ausgänge.
Die digitalen Eingänge sind mit einem Überspannungsschutz ausgestattet.
Digitaler Eingang
Buchsenleiste 9-polig
Abbildung 7: Pin-Belegung digitale Eingänge
Die digitalen Ausgänge sind ebenfalls mit einem Überspannungsschutz, und zusätzlich mit einem
Überstromschutz, ausgestattet. Im Fehlerfall wechselt der betroffene digitale Ausgang in einen
hochohmigen Zustand.
Die Sicherheitsabschaltung eines digitalen Ausgangs ist durch softwareseitige Ansteuerung in den
„low" Zustand (Pin10 - GND) rücksetzbar.
Änderungen vorbehalten
IPCOMM GmbH
Walter-Bouhon-Straße 4
D-90427 Nürnberg
Die Schnittstellenpaare
durchgeschaltet oder getrennt.
Kompatibel für 10M/
Verbindungen.
Pin Signal
1 GND
2 DI 1
3 DI 2
4 DI 3
5 DI 4
6 DI 5
7 DI 6
8 DI 7
9 DI 8
- 7 -
werden Pingleich
100M/ 1G/ 10G Ethernet-
