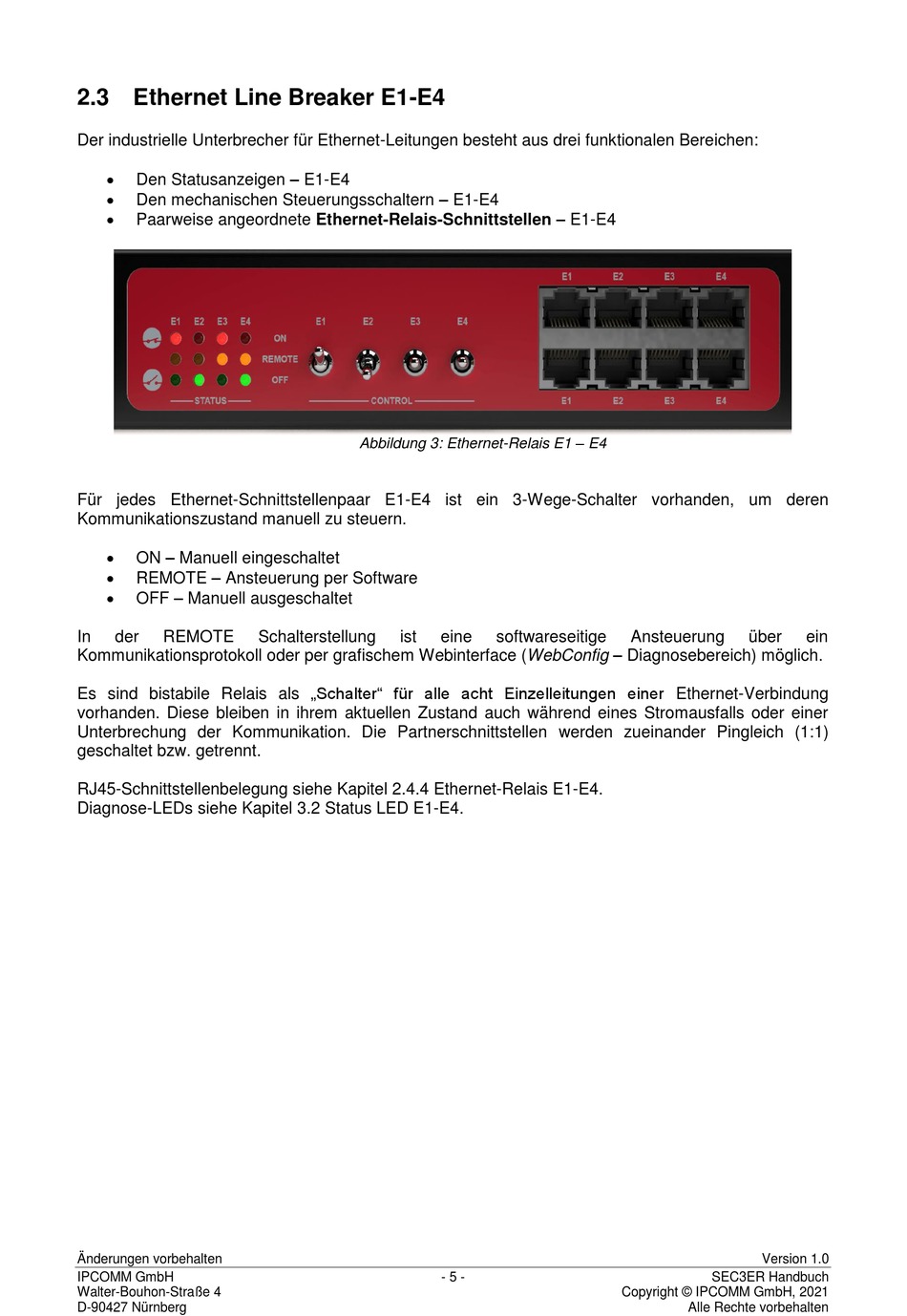

2.3 Ethernet Line Breaker E1-E4

Der industrielle Unterbrecher für Ethernet-Leitungen besteht aus drei funktionalen Bereichen:

Den Statusanzeigen – E1-E4

Den mechanischen Steuerungsschaltern – E1-E4

Paarweise angeordnete Ethernet-Relais-Schnittstellen – E1-E4
Für jedes Ethernet-Schnittstellenpaar E1-E4 ist ein 3-Wege-Schalter vorhanden, um deren
Kommunikationszustand manuell zu steuern.

ON – Manuell eingeschaltet

REMOTE – Ansteuerung per Software

OFF – Manuell ausgeschaltet
In der REMOTE
Kommunikationsprotokoll oder per grafischem Webinterface (WebConfig – Diagnosebereich) möglich.
Es sind bistabile Relais als „Schalter" für alle acht Einzelleitungen einer Ethernet-Verbindung
vorhanden. Diese bleiben in ihrem aktuellen Zustand auch während eines Stromausfalls oder einer
Unterbrechung der Kommunikation. Die Partnerschnittstellen werden zueinander Pingleich (1:1)
geschaltet bzw. getrennt.
RJ45-Schnittstellenbelegung siehe Kapitel 2.4.4 Ethernet-Relais E1-E4.
Diagnose-LEDs siehe Kapitel 3.2 Status LED E1-E4.
Änderungen vorbehalten
IPCOMM GmbH
Walter-Bouhon-Straße 4
D-90427 Nürnberg
Abbildung 3: Ethernet-Relais E1 – E4
Schalterstellung ist eine softwareseitige
