2.4 Hardware-Komponenten

2.4.1

Mainboard

Das verwendete Mainboard ist eine sehr kompakte ARM Plattform mit zwei integrierten
Netzwerkinterfaces und zwei seriellen Schnittstellen. Das Herz des Systems besteht aus einem passiv
gekühlten ARM Prozessor mit 1 GHz, 256 MB Arbeitsspeicher und 512 MB Flash Speicher.
Die genauen Daten sind dem Kapitel 4 "Technisches Datenblatt" zu entnehmen.
2.4.2

RS-232/RS-422/RS-485 Schnittstellen

COM 1 & 2 können per Software als RS-232/RS-422/RS-485 Schnittstelle konfiguriert werden.
SERIAL PORT
RJ45 Buchse

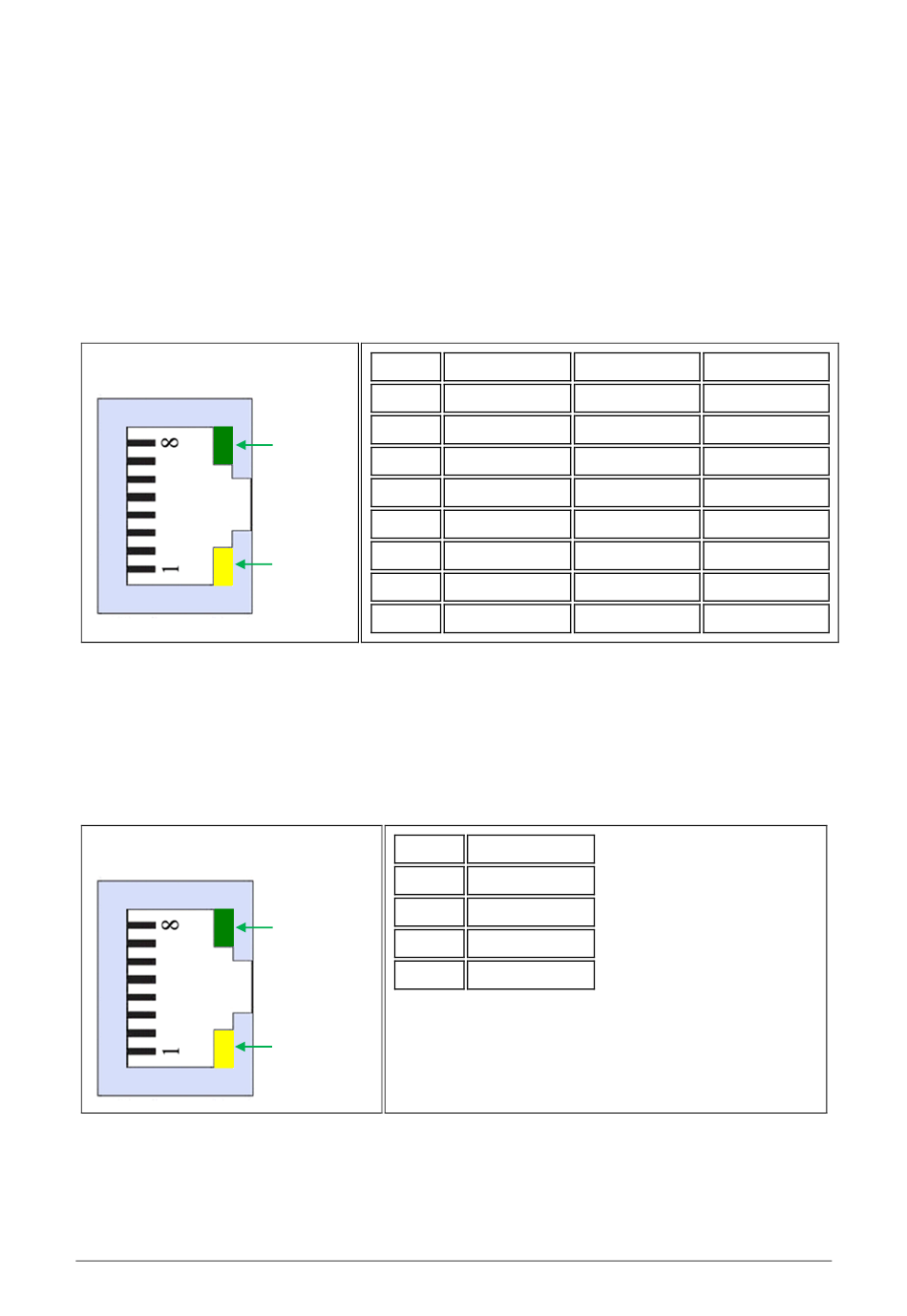

Abbildung 4: Pin-Belegung RS-232/RS-422/RS-485
LEDs zur Sende- und Empfangsanzeige der COM-Schnittstellen befinden sich direkt an der RJ45
Buchse. Ein „RJ45 - DB9 male" Adapterkabel ist optional erhältlich.
2.4.3

Netzwerkschnittstellen ETH0/ETH1

Der Embedded Controller verfügt über zwei 10/100 Mbps BaseT Schnittstellen.
ETHERNET PORT
RJ45 Buchse
Abbildung 5: Pin-Belegung Ethernet
LEDs zum Linkstatus und der Aktivitätsanzeige der Ethernet-Schnittstellen befinden sich direkt an der
RJ45 Buchse.
