5
Installation
16

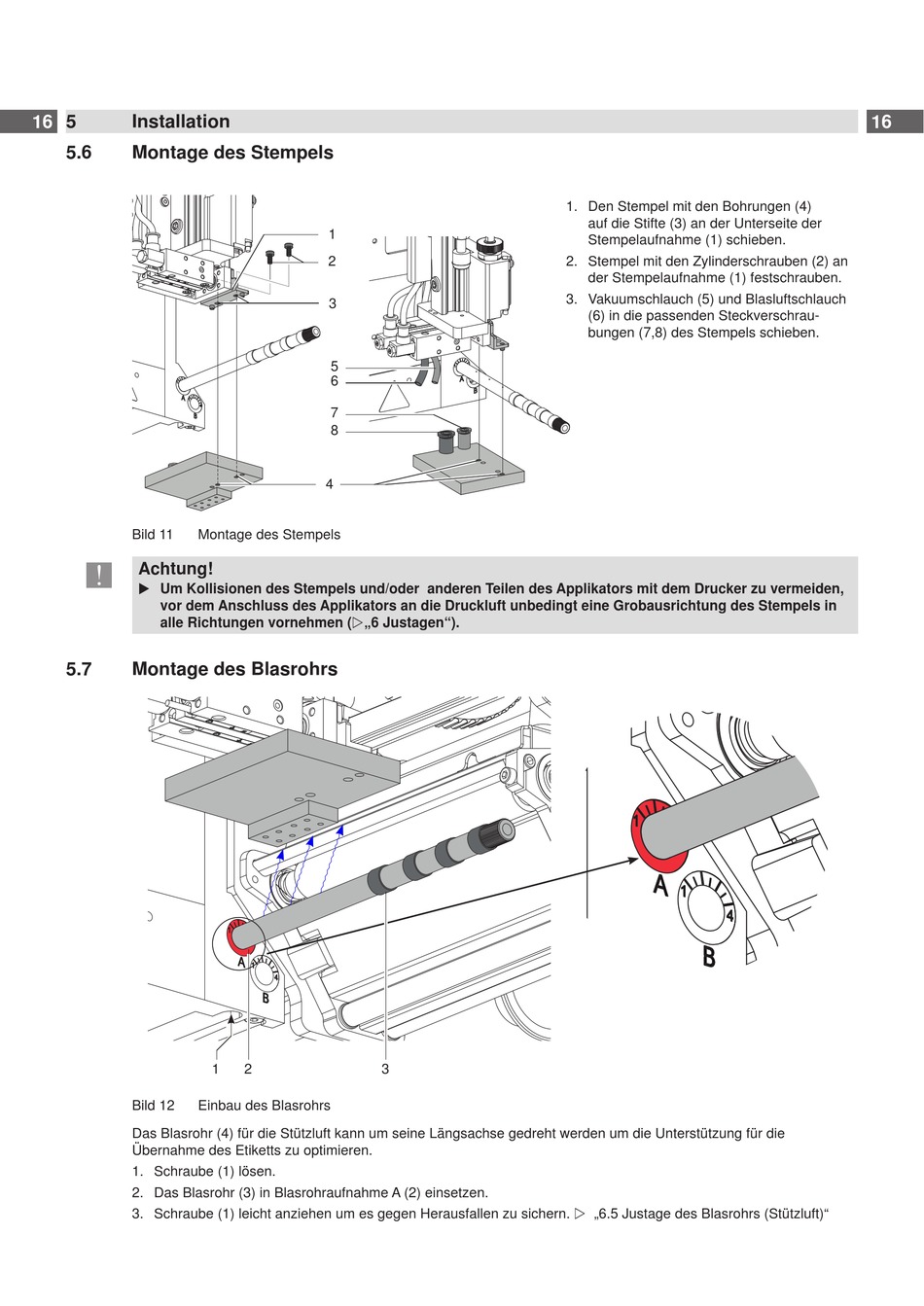

5.6
Montage des Stempels
Bild 11
Montage des Stempels
!
Achtung!
Um Kollisionen des Stempels und/oder anderen Teilen des Applikators mit dem Drucker zu vermeiden,
vor dem Anschluss des Applikators an die Druckluft unbedingt eine Grobausrichtung des Stempels in
alle Richtungen vornehmen („6 Justagen").
5.7
Montage des Blasrohrs
Bild 12
Einbau des Blasrohrs
Das Blasrohr (4) für die Stützluft kann um seine Längsachse gedreht werden um die Unterstützung für die
Übernahme des Etiketts zu optimieren.
1. Schraube (1) lösen.
2. Das Blasrohr (3) in Blasrohraufnahme A (2) einsetzen.
3. Schraube (1) leicht anziehen um es gegen Herausfallen zu sichern. „6.5 Justage des Blasrohrs (Stützluft)"
1
2
3
5
6
7
8
4
1
2
3
1. Den Stempel mit den Bohrungen (4)
auf die Stifte (3) an der Unterseite der
Stempelaufnahme (1) schieben.
2. Stempel mit den Zylinderschrauben (2) an
der Stempelaufnahme (1) festschrauben.
3. Vakuumschlauch (5) und Blasluftschlauch
(6) in die passenden Steckverschrau-
bungen (7,8) des Stempels schieben.
16
