Aufstellhinweise
Brand- und Beschädigungsge-
fahr durch wärmeabgebende Geräte.
Wärmeabgebende Geräte können
sich entzünden und das Kältegerät in
Brand setzen.
Stellen Sie wärmeabgebende Geräte
wie z. B. Mini-Backöfen, Doppel-
Kochstellen oder Toaster nicht auf
das Kältegerät.
Brand- und Beschädigungsge-
fahr durch offene Flammen.
Offene Flammen können das Kälte-
gerät in Brand setzen.
Halten Sie offene Flammen z. B. eine
Kerze vom Kältegerät fern.
Side-by-side Aufstellung
Beschädigungsgefahr durch
Kondensat an den Geräteaußenwän-
den.
Bei hoher Luftfeuchtigkeit kann sich
Kondensat an den Geräteaußenwän-
den niederschlagen und zur Korrosi-
on führen.
Stellen Sie grundsätzlich kein Kälte-
gerät mit weiteren Kältegeräten verti-
kal oder horizontal auf.
Ihr Kältegerät kann auf keinen Fall „si-
de-by-side" aufgestellt werden, da es
nicht mit integrierten Heizungen in den
Seitenwänden ausgestattet ist.
Wenn Sie mehrere Kältegeräte neben-
einander aufstellen möchten, muss ein
Abstand von 100 mm zwischen den
Geräten eingehalten werden.
10243750-07
Erkundigen Sie sich bei Ihrem Fach-
händler, welche Kombinationen mit Ih-
rem Kältegerät möglich sind.
Aufstellort
Geeignet ist ein trockener, gut belüftba-
rer Raum.
Bitte bedenken Sie bei der Wahl des
Aufstellorts, dass der Energieverbrauch
des Kältegeräts steigt, falls es in unmit-
telbarer Nähe einer Heizung, eines Her-
des oder einer sonstigen Wärmequelle
aufgestellt wird. Auch direkte Sonnen-
einstrahlung ist zu vermeiden.
Je höher die Raumtemperatur, desto
länger läuft der Kompressor und desto
höher ist der Energieverbrauch.
Beachten Sie beim Einbau des Kältege-
räts außerdem Folgendes:
- Die Steckdose muss außerhalb des
Geräterückseitenbereichs liegen und
bei einem Notfall leicht zugänglich
sein.
- Netzstecker und Netzkabel dürfen
nicht die Rückseite des Kältegeräts
berühren, da diese durch Vibrationen
des Kältegeräts beschädigt werden
können.
- Auch andere Geräte sollten nicht an
Steckdosen im Rückseitenbereich
dieses Kältegeräts angeschlossen
werden.
Installation

Werbung

loading

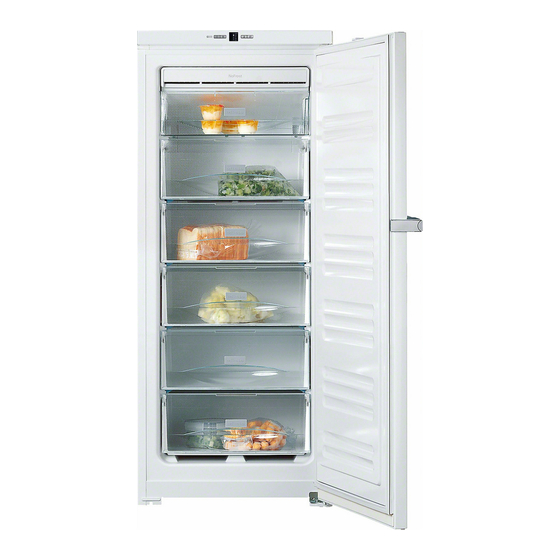

Inhaltszusammenfassung für Miele FN 26062 ws

  • Seite 1 *INSTALLATION* 10243750-07 Installation Erkundigen Sie sich bei Ihrem Fach- Aufstellhinweise händler, welche Kombinationen mit Ih-  Brand- und Beschädigungsge- rem Kältegerät möglich sind. fahr durch wärmeabgebende Geräte. Aufstellort Wärmeabgebende Geräte können sich entzünden und das Kältegerät in Geeignet ist ein trockener, gut belüftba- Brand setzen.
  • Seite 2 *INSTALLATION* 10243750-07 Installation  Wird ein Gefriergerät der Klimaklasse Beschädigungsgefahr durch Kor- SN bei kälteren Raumtemperaturen rosion. (bis zu +5 °C) betrieben, ist eine ein- Bei hoher Luftfeuchtigkeit kann sich wandfreie Funktion gewährleistet. Kondensat auf den Außenflächen des Kältegeräts niederschlagen. Die- Be- und Entlüftung ses Kondenswasser kann zu Korrosi- on an den Geräteaußenwänden füh-...
  • Seite 3 *INSTALLATION* 10243750-07 Installation Beiliegende Wandabstandhalter Kältegerät aufstellen montieren  Verletzungs- und Beschädi- Damit der deklarierte Energiever- gungsgefahr durch Kippen des Käl- brauch erzielt wird sowie Kondens- tegeräts. wasserbildung bei hoher Umgebungs- Wird das Kältegerät von einer einzel- temperatur vermieden wird, sind die nen Person aufgestellt, besteht eine Wandabstandhalter zu verwenden.
  • Seite 4 *INSTALLATION* 10243750-07 Installation Kältegerät ausrichten  Richten Sie das Kältegerät über die vorderen Stellfüße mit dem beiliegen- den Gabelschlüssel fest und eben aus. Kältegerät in eine Küchenzeile ein- bauen  Brand- und Beschädigungsge-  Aufsatzschrank fahr durch ungenügende Belüftung.  Kältegerät Wenn das Kältegerät nicht ausrei-  Küchenschrank chend belüftet wird, springt der  Wand...
  • Seite 5 *INSTALLATION* 10243750-07 Installation Distanzabstand von mindestens 55 mm erforderlich. Dies entspricht dem Griff- überstand bei geöffneter Tür. Je größer der Entlüftungsquerschnitt, desto energiesparender arbeitet der Kompressor. - Für die Be- und Entlüftung ist an der Rückseite des Kältegeräts ein Abluft- kanal von mindestens 50 mm Tiefe über die gesamte Aufsatzschrank- breite vorzusehen.
  • Seite 6 *INSTALLATION* 10243750-07 Installation Gerätemaße [mm] [mm] [mm] FN 22062 ws 1.250 630* FN 24062 ws 1.450 630* FN 26062 ws 1.650 630* FN 28062 ws 1.850 630* * Maß ohne montierte Wandabstandhalter. Werden die beiliegenden Wandabstandhalter verwendet, vergrößert sich die Gerätetiefe um 35 mm.
  • Seite 7: Türanschlag Wechseln

    *INSTALLATION* 10243750-07 Installation Türanschlagwechsel vorbereiten Türanschlag wechseln Das Kältegerät wird mit einem Rechts- Für den Türanschlagwechsel benöti- anschlag geliefert. Ist ein Linksanschlag gen Sie das folgende Werkzeug: erforderlich, muss der Türanschlag ge- wechselt werden.  Verletzungs- und Beschädi- gungsgefahr beim Wechsel des Tür- anschlags.
  • Seite 8 *INSTALLATION* 10243750-07 Installation Türgriff abnehmen Gerätetür abnehmen  Öffnen Sie die Gerätetür.  Verletzungsgefahr beim Abneh- men der oberen Gerätetür! Sobald im Folgenden der Lagerbol- zen entfernt wird, ist die obere Gerä- tetür nicht mehr gesichert. Die Gerätetür muss von einer weite- ren Person festgehalten werden.
  • Seite 9 *INSTALLATION* 10243750-07 Installation  Drehen Sie die Schraube  heraus  Sind die Lagerteile (Lagerbock und schrauben Sie sie in das äußers- und Lagerbolzen) nicht fest genug te Loch auf der Gegenseite. angeschraubt, fällt die Gerätetür he- raus oder sie schließt eventuell nicht ...
  • Seite 10 *INSTALLATION* 10243750-07 Installation Oberen Lagerbock umsetzen Federklemme und Lagerbolzen um- setzen  Rasten Sie mit Hilfe eines Schlitz- schraubendrehers die Federklem- me  unten aus der Gerätetür aus und setzen Sie sie auf die Gegensei-  Ziehen Sie den Lagerbolzen  mit ...
  • Seite 11 *INSTALLATION* 10243750-07 Installation Gerätetür montieren Türgriff montieren  Nehmen Sie die Gerätetür und führen  Bei falscher Montage des Tür- Sie die obere Türlagerbuchse in den griffs wird die Türdichtung beschä- Lagerbolzen oben am Kältegerät. digt. Beachten Sie unbedingt die folgen- den Hinweise zur Befestigung des Türgriffs.
  • Seite 12: Gerätetüren Ausrichten

    *INSTALLATION* 10243750-07 Installation  Schieben Sie das seitliche Griffteil  Gerätetüren ausrichten von der Geräteseite aus auf die Füh- Die Gerätetür kann nachträglich zum rung der Befestigungsplatte, bis es Gerätegehäuse ausgerichtet werden. hörbar einrastet. In der folgenden Abbildung wurde die Die Türdichtung wird auf Dauer be- Gerätetür nicht geschlossen darge- schädigt! stellt, damit die Vorgänge besser zu...
  • Seite 13 Anschluss des Kälte- geräts. Eine beschädigte Netzanschlussleitung darf nur durch eine spezielle Netzan- schlussleitung vom gleichen Typ ersetzt werden (erhältlich beim Miele Kunden- dienst). Aus Sicherheitsgründen darf der Austausch nur von einer qualifizier- ten Fachkraft oder vom Miele Kunden- dienst vorgenommen werden.
