Aufstellhinweise
Brand- und Beschädigungsge-
fahr durch wärmeabgebende Geräte.
Wärmeabgebende Geräte können
sich entzünden und das Kältegerät in
Brand setzen.
Stellen Sie wärmeabgebende Geräte
wie z. B. Mini-Backöfen, Doppel-
Kochstellen oder Toaster nicht auf
das Kältegerät.
Brand- und Beschädigungsge-
fahr durch offene Flammen.
Offene Flammen können das Kälte-
gerät in Brand setzen.
Halten Sie offene Flammen, z. B. ei-
ne Kerze, vom Kältegerät fern.
Side-by-Side Aufstellung
Beschädigungsgefahr durch
Kondensat an den Geräteaussen-
wänden.
Bei hoher Luftfeuchtigkeit kann sich
Kondensat an den Geräteaussen-
wänden niederschlagen und zu Kor-
rosion führen.
Stellen Sie grundsätzlich kein Kälte-
gerät mit weiteren Modellen vertikal
oder horizontal auf.
Ihr Kältegerät kann auf keinen Fall "Si-
de-by-Side" aufgestellt werden, da es
nicht mit integrierten Heizungen in den
Seitenwänden ausgestattet ist.
Wenn Sie mehrere Kältegeräte neben-
einander aufstellen möchten, muss ein
Abstand von 100 mm zwischen den
Geräten eingehalten werden.
11045000-02
Erkundigen Sie sich bei Ihrem Fach-
händler, welche Kombinationen mit Ih-
rem Kältegerät möglich sind.
Aufstellort
Geeignet ist ein trockener, gut belüftba-
rer Raum.
Bitte bedenken Sie bei der Wahl des
Aufstellortes, dass der Energiever-
brauch des Kältegeräts steigt, falls es in
unmittelbarer Nähe einer Heizung, eines
Herdes oder einer sonstigen Wär-
mequelle aufgestellt wird. Auch direkte
Sonneneinstrahlung ist zu vermeiden.
Je höher die Raumtemperatur, desto
länger läuft der Kompressor, und desto
höher ist der Energieverbrauch.
Beachten Sie beim Einbau des Kälte-
geräts ausserdem Folgendes:
- Die Steckdose muss ausserhalb des
Geräterückseitenbereichs liegen und
bei einem Notfall leicht zugänglich
sein.
- Netzstecker und Netzkabel dürfen
nicht die Rückseite des Kältegeräts
berühren, da diese durch Vibrationen
des Kältegeräts beschädigt werden
können.
- Auch andere Geräte sollten nicht an
Steckdosen im Rückseitenbereich
dieses Kältegeräts angeschlossen
werden.
Installation

Werbung

loading

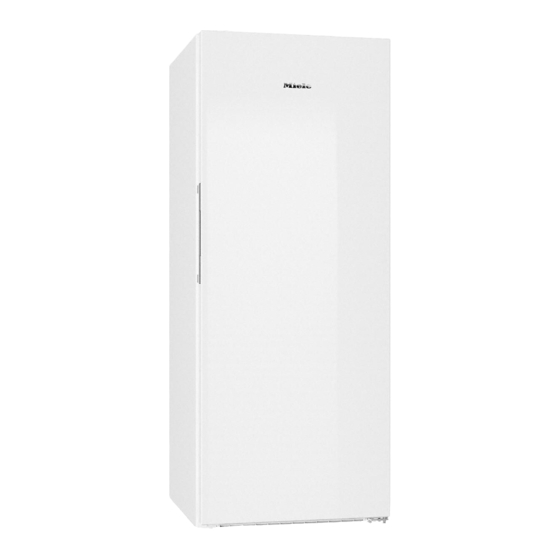

Inhaltszusammenfassung für Miele FN 27474 ws

  • Seite 1 *INSTALLATION* 11045000-02 Installation Erkundigen Sie sich bei Ihrem Fach- Aufstellhinweise händler, welche Kombinationen mit Ih-  Brand- und Beschädigungsge- rem Kältegerät möglich sind. fahr durch wärmeabgebende Geräte. Aufstellort Wärmeabgebende Geräte können sich entzünden und das Kältegerät in Geeignet ist ein trockener, gut belüftba- Brand setzen.
  • Seite 2 *INSTALLATION* 11045000-02 Installation Klimaklasse  Beschädigungsgefahr durch Kor- Das Kältegerät ist für eine bestimmte rosion. Klimaklasse (Raumtemperaturbereich) Bei hoher Luftfeuchtigkeit kann sich ausgelegt, deren Grenzen eingehalten Kondensat auf den Aussenflächen werden müssen. des Kältegeräts niederschlagen. Die- Eine niedrigere Raumtemperatur führt ses Kondenswasser kann zu Korrosi- zu einer längeren Stillstandzeit des on an den Geräteaussenwänden...
  • Seite 3 *INSTALLATION* 11045000-02 Installation Be- und Entlüftung Beiliegende Wandabstandhalter montieren  Brand- und Beschädigungsge- Damit der deklarierte Energiever- fahr durch ungenügende Belüftung. brauch erzielt wird sowie Kondens- Wenn das Kältegerät nicht ausrei- wasserbildung bei hoher Umgebungs- chend belüftet wird, springt der temperatur vermieden wird, sind die Kompressor häufiger an und läuft Wandabstandhalter zu verwenden.
  • Seite 4 *INSTALLATION* 11045000-02 Installation Kältegerät aufstellen Kältegerät ausrichten  Verletzungs- und Beschädi- gungsgefahr durch Kippen des Kältegeräts. Wird das Kältegerät von einer einzel- nen Person aufgestellt, besteht eine erhöhte Verletzungs- und Beschädi- gungsgefahr. Stellen Sie das Kältegerät unbedingt mit Hilfe einer zweiten Person auf. ...
  • Seite 5 *INSTALLATION* 11045000-02 Installation Gerätetür abstützen Kältegerät in eine Küchenzeile ein- bauen  Beschädigungs- und Verlet-  zungsgefahr durch Herausfallen der Werden die angegebenen Be- Gerätetür oder Kippen des Kälte- und Entlüftungsquerschnitte nicht eingehalten, springt der Kompressor geräts. häufiger an und läuft über einen län- Liegt der zusätzliche Stellfuss ...
  • Seite 6 *INSTALLATION* 11045000-02 Installation Das Kältegerät kann in jede Küchenzeile eingebaut und direkt neben dem Küchenschrank aufgestellt werden. Die Gerätefront muss mindestens 65 mm gegenüber der Küchenschrankfront vor- stehen. Dadurch lässt sich die Gerätetür einwandfrei öffnen und schliessen. Um das Kältegerät der Küchenzeilenhöhe anzugleichen, kann über dem Kälte- gerät ein entsprechender Aufsatz- schrank ...
  • Seite 7 *INSTALLATION* 11045000-02 Installation Gerätemasse * Mass ohne montierte Wandabstandhalter. Werden die beiliegenden Wandabstandhalter verwendet, vergrössert sich die Gerätetiefe um 15 mm. [mm] [mm] FN 27474 ws 1750 1715 FN 29474 ws 1950 1915...
  • Seite 8: Türanschlag Wechseln

    *INSTALLATION* 11045000-02 Installation Türanschlagwechsel vorbereiten Türanschlag wechseln Das Kältegerät wird mit einem Rechts- Für den Türanschlagwechsel benöti- anschlag geliefert. Ist ein Linksanschlag gen Sie das folgende Werkzeug: erforderlich, muss der Türanschlag ge- wechselt werden.  Verletzungs- und Beschädi- gungsgefahr beim Wechsel des Tür- anschlags.
  • Seite 9 *INSTALLATION* 11045000-02 Installation Obere Abdeckungen abnehmen  Öffnen Sie die Gerätetür.  Drücken Sie die Lasche mit einem  Schieben Sie die rechte äussere Ab- Schlitzschraubenzieher herunter, und deckung  ab. ziehen Sie die Abdeckung  aus der Verrastung.  Nehmen Sie die Abdeckung  vom Türscharnier ab.
  • Seite 10 *INSTALLATION* 11045000-02 Installation Gerätetür abnehmen Unteren Lagerbock umsetzen  Verletzungsgefahr beim Ab- nehmen der Gerätetür. Sobald Sie im Folgenden den Lager- bolzen aus der Gerätetür entfernen, ist die Gerätetür nicht mehr gesi- chert. Halten Sie die untere Gerätetür gut fest. ...
  • Seite 11 *INSTALLATION* 11045000-02 Installation Oberes Türscharnier umsetzen  Nehmen Sie die Abdeckung  ab, und setzen Sie sie auf die Gegensei-  Schrauben Sie die Schrauben  am Türscharnier  heraus, und nehmen Sie es ab.  Schrauben Sie den Lagerbock  auf der Gegenseite an, dazu mit der Schraube ...
  • Seite 12 *INSTALLATION* 11045000-02 Installation Gerätetür vorbereiten Tipp: Um die Gerätetür vor Beschädi- gungen zu schützen, breiten Sie eine geeignete Unterlage auf einen stabilen Untergrund aus. Legen Sie dann die de- montierte Gerätetür mit der Aussenfront nach unten darauf.  Nehmen Sie die Abdeckung ab. ...
  • Seite 13 *INSTALLATION* 11045000-02 Installation  Drehen Sie jeweils die Schraube mit  Entnehmen Sie nun die Türöffnungs- dem grauen Kunststoffkragen  und hilfe . die Schraube ohne Kragen  ganz heraus.  Setzen Sie Türöffnungshilfe  auf der Gegenseite wieder ein.  Ziehen Sie die Türöffnungsschie- ber ...
  • Seite 14 *INSTALLATION* 11045000-02 Installation Tipp: Prüfen Sie durch Betätigen der Der Kunststoffklotz am Schieber darf Türöffnungshilfe, ob diese leicht beweg- nicht auf der Türdichtung aufliegen. lich ist. Sollte dies nicht der Fall sein, Die Türdichtung wird sonst beschä- müssen Sie die Schrauben wieder et- digt.
  • Seite 15 *INSTALLATION* 11045000-02 Installation Federklemme umsetzen Gerätetür montieren  Setzen Sie die Federklemme  (Schliesshaken) auf die Gegenseite:  Rasten Sie die Federklemme  aus der Führung.  Setzen Sie die Gerätetür  von oben auf den Lagerbolzen.  Schieben Sie die Federklemme  in die Führung auf der Gegenseite.
  • Seite 16 *INSTALLATION* 11045000-02 Installation  Führen Sie die scharnierseitige obere Obere Abdeckungen aufsetzen Öffnung an der Gerätetür auf das  Öffnen Sie die Gerätetür um 90°. Türscharnier mit der Lagerbuchse.  Schieben Sie die Abdeckung  ein, bis sie einrastet.  Setzen Sie den Bolzen  mit den Fin- gern in die Türlagerbuchse ein.
  • Seite 17: Gerätetüren Ausrichten

    *INSTALLATION* 11045000-02 Installation Gerätetüren ausrichten Elektroanschluss Die Gerätetür kann nachträglich zum Das Kältegerät darf ausschliesslich mit Gerätegehäuse ausgerichtet werden. der beiliegenden Netzanschlusslei- tung (Wechselstrom 50 Hz, 220–240 V) In der folgenden Abbildung wurde die angeschlossen werden. Gerätetür nicht geschlossen darge- stellt, damit die Vorgänge besser zu erkennen sind.
  • Seite 18 *INSTALLATION* 11045000-02 Installation Damit das Kältegerät im Notfall schnell Das Kältegerät darf nicht an Inselwech- vom Strom getrennt werden kann, muss selrichtern angeschlossen werden, die die Steckdose ausserhalb des bei einer autonomen Stromversorgung Geräterückseitenbereichs liegen und wie z. B. Solarstromversorgung einge- leicht zugänglich sein.
  • Seite 19 *INSTALLATION* 11045000-02 Installation Kältegerät anschliessen  Stecken Sie den Gerätestecker auf der Rückseite des Kältegerätes ein. Achten Sie darauf, dass der Geräteste- cker richtig eingerastet ist.  Stecken Sie den Netzstecker des Kältegerätes in die Steckdose. Das Kältegerät ist nun am Elektronetz angeschlossen: Im Display erscheint .
