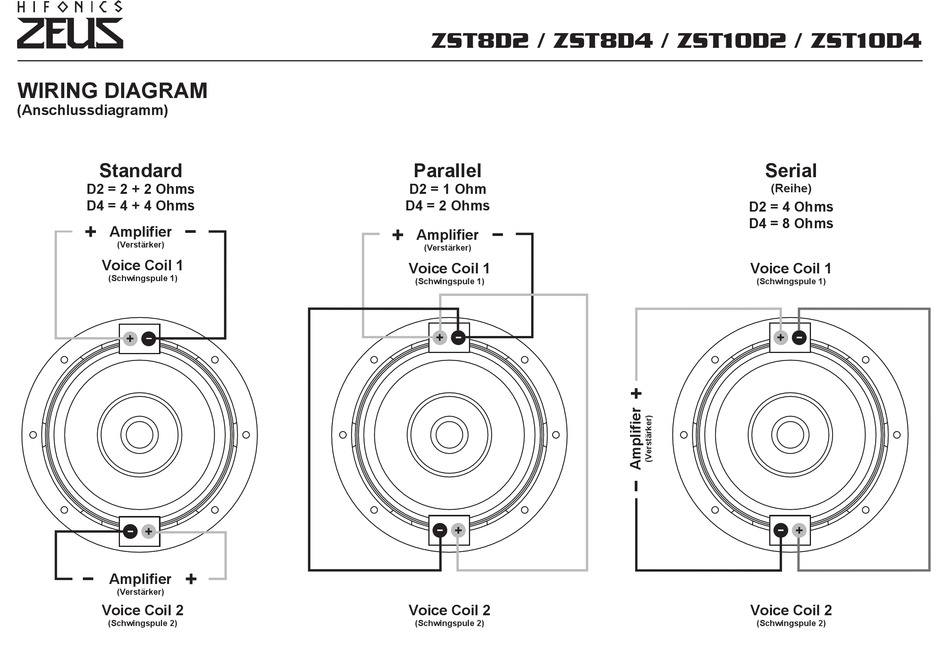

WIRING DIAGRAM
(Anschlussdiagramm)
Standard
D2 = 2 + 2 Ohms
D4 = 4 + 4 Ohms
Amplifier
(Verstärker)
Voice Coil 1
(Schwingspule 1)
Amplifier
(Verstärker)
Voice Coil 2
(Schwingspule 2)

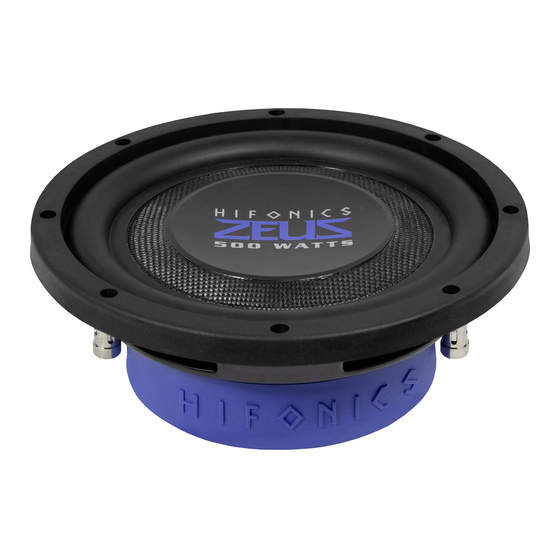

ZST8D2 / ZST8D4 / ZST10D2 / ZST10D4
Parallel
D2 = 1 Ohm
D4 = 2 Ohms
Amplifier
(Verstärker)
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)
Serial
(Reihe)
D2 = 4 Ohms
D4 = 8 Ohms
Voice Coil 1
(Schwingspule 1)
Voice Coil 2
(Schwingspule 2)
Werbung
Verwandte Anleitungen für Hifonics ZEUS ZST8D2
Inhaltszusammenfassung für Hifonics ZEUS ZST8D2
- Seite 1 ZST8D2 / ZST8D4 / ZST10D2 / ZST10D4 WIRING DIAGRAM (Anschlussdiagramm) Standard Parallel Serial D2 = 2 + 2 Ohms D2 = 1 Ohm (Reihe) D4 = 4 + 4 Ohms D4 = 2 Ohms D2 = 4 Ohms D4 = 8 Ohms Amplifier Amplifier (Verstärker)
- Seite 2 Kanal Länge Ø cm ZST8D2/D4 9 - 15 ZST8D2/D4 ZST10D2/D4 20 - 30 ZST10D2/D4 DISTRIBUTION: Audio Design GmbH · Am Breilingsweg 3 · D-76709 Kronau / Germany Fon +49 7253 - 9465-0 · Fax +497253 - 946510 · www.audiodesign.de · www.hifonics.de...
