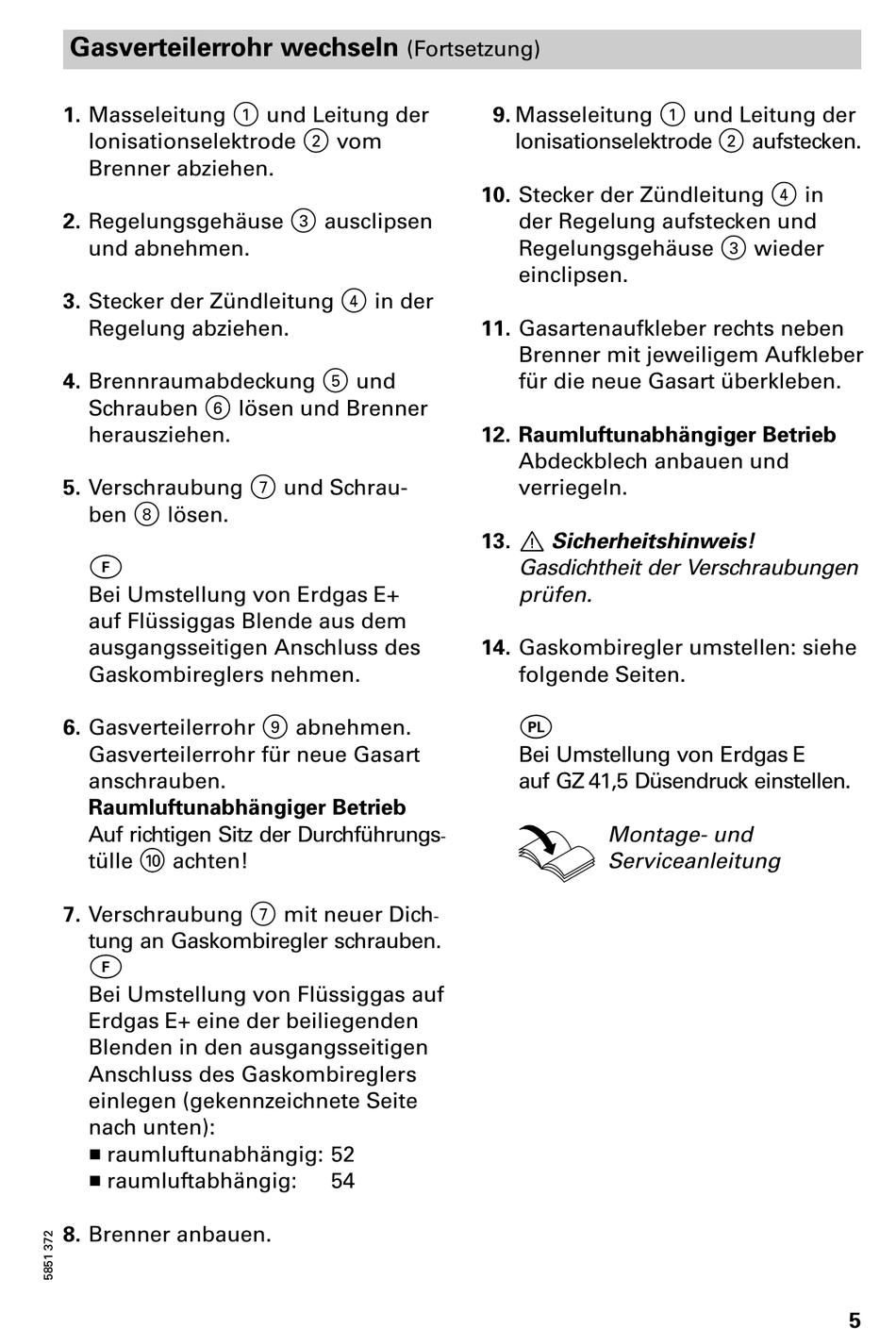

Gasverteilerrohr wechseln
1. Masseleitung 1 und Leitung der
Ionisationselektrode 2 vom
Brenner abziehen.
2. Regelungsgehäuse 3 ausclipsen
und abnehmen.
3. Stecker der Zündleitung 4 in der
Regelung abziehen.
4. Brennraumabdeckung 5 und
Schrauben 6 lösen und Brenner
herausziehen.
5. Verschraubung 7 und Schrau
ben 8 lösen.
f
Bei Umstellung von Erdgas E+
auf Flüssiggas Blende aus dem
ausgangsseitigen Anschluss des
Gaskombireglers nehmen.
6. Gasverteilerrohr 9 abnehmen.
Gasverteilerrohr für neue Gasart
anschrauben.
Raumluftunabhängiger Betrieb
Auf richtigen Sitz der Durchführungs
tülle qP achten!
7. Verschraubung 7 mit neuer Dich
tung an Gaskombiregler schrauben.
f
Bei Umstellung von Flüssiggas auf
Erdgas E+ eine der beiliegenden
Blenden in den ausgangsseitigen
Anschluss des Gaskombireglers
einlegen (gekennzeichnete Seite
nach unten):
H raumluftunabhängig: 52
H raumluftabhängig:
8. Brenner anbauen.
(Fortsetzung)
9. Masseleitung 1 und Leitung der
10. Stecker der Zündleitung 4 in
11. Gasartenaufkleber rechts neben
12. Raumluftunabhängiger Betrieb
13. ¨ Sicherheitshinweis!
14. Gaskombiregler umstellen: siehe
54
Ionisationselektrode 2 aufstecken.
der Regelung aufstecken und
Regelungsgehäuse 3 wieder
einclipsen.
Brenner mit jeweiligem Aufkleber
für die neue Gasart überkleben.
Abdeckblech anbauen und
verriegeln.
Gasdichtheit der Verschraubungen
prüfen.
folgende Seiten.
P
Bei Umstellung von Erdgas E
auf GZ 41,5 Düsendruck einstellen.
Montage und
Serviceanleitung
5
