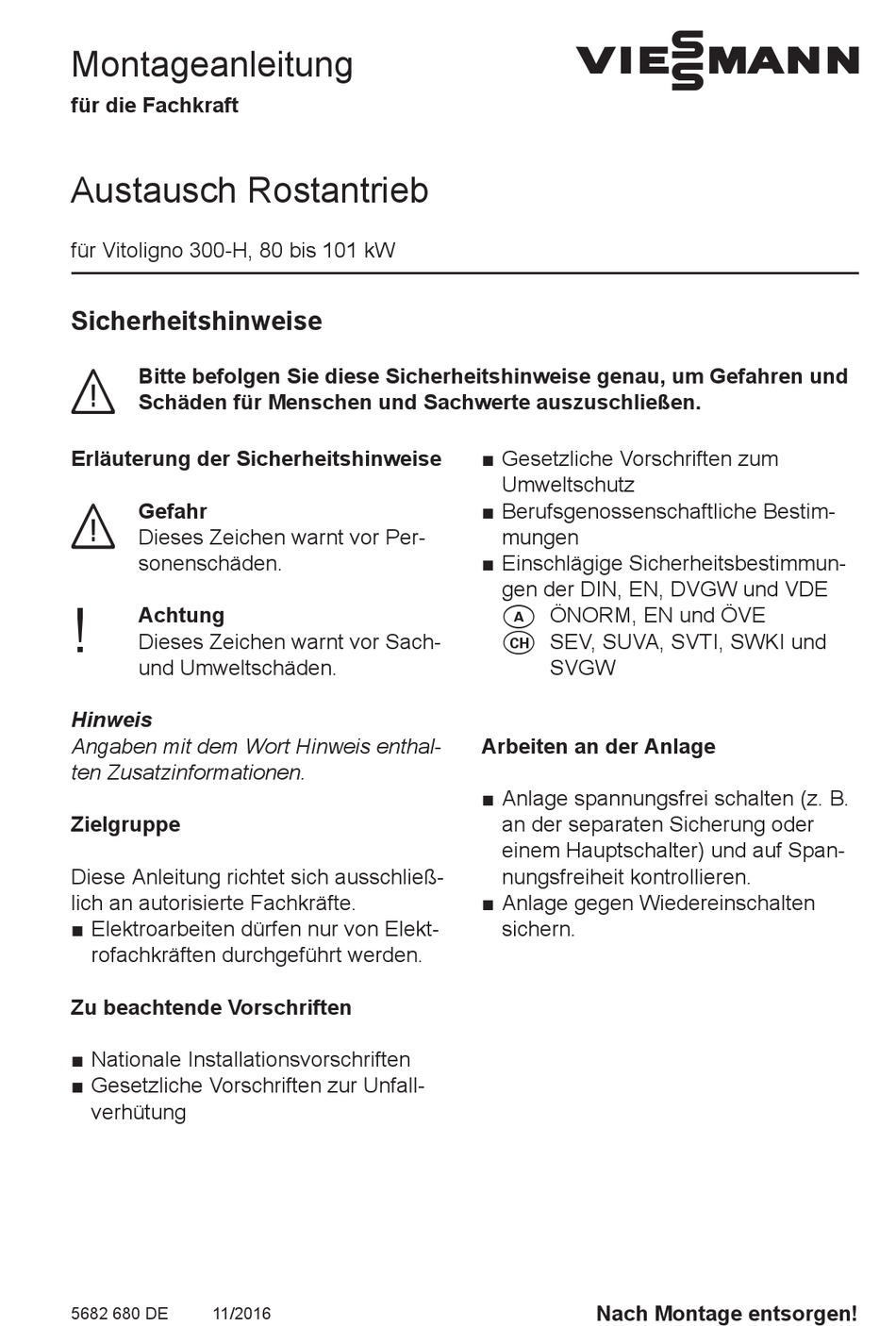

Montageanleitung
für die Fachkraft
Austausch Rostantrieb
für Vitoligno 300-H, 80 bis 101 kW
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Gefahr
Dieses Zeichen warnt vor Per-
sonenschäden.
!
Achtung
Dieses Zeichen warnt vor Sach-
und Umweltschäden.
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Zielgruppe
Diese Anleitung richtet sich ausschließ-
lich an autorisierte Fachkräfte.
■ Elektroarbeiten dürfen nur von Elekt-
rofachkräften durchgeführt werden.
Zu beachtende Vorschriften
■ Nationale Installationsvorschriften
■ Gesetzliche Vorschriften zur Unfall-
verhütung
5682 680 DE
11/2016
Viesmann
■ Gesetzliche Vorschriften zum
Umweltschutz
■ Berufsgenossenschaftliche Bestim-
mungen
■ Einschlägige Sicherheitsbestimmun-
gen der DIN, EN, DVGW und VDE
a ÖNORM, EN und ÖVE
c SEV, SUVA, SVTI, SWKI und
SVGW
Arbeiten an der Anlage
■ Anlage spannungsfrei schalten (z. B.
an der separaten Sicherung oder
einem Hauptschalter) und auf Span-
nungsfreiheit kontrollieren.
■ Anlage gegen Wiedereinschalten
sichern.
Nach Montage entsorgen!
Werbung
Verwandte Anleitungen für Viessmann 7843660
Inhaltszusammenfassung für Viessmann 7843660
- Seite 1 Viesmann Montageanleitung für die Fachkraft Austausch Rostantrieb für Vitoligno 300-H, 80 bis 101 kW Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ Gesetzliche Vorschriften zum Umweltschutz Gefahr ■ Berufsgenossenschaftliche Bestim- Dieses Zeichen warnt vor Per- mungen sonenschäden.
- Seite 2 Achtung Defekte Bauteile ausschließlich Die Instandsetzung von Bautei- durch Viessmann Originalteile len mit sicherheitstechnischer ersetzen. Funktion gefährdet den sicheren Betrieb der Anlage. Hinweise zu Einzelteilen am Rostantrieb Hinweis Die Einbauposition der verschiedenen Nur für den Austausch erforderliche Teile ist den jeweiligen Kapiteln zu ent- Teile ausbauen.
- Seite 3 Verkleidungsblech abbauen (Fortsetzung) 1. Verkabelung lösen. 2. Verkleidungsblech zur Seite schie- ben.
- Seite 4 Verkleidungsblech und ringförmige Schaltfahne ausbauen 1. Verkleidungsblech mit Näherungs- 2. Falls vorhanden, ringförmige sensor abbauen. Schaltfahne abschrauben.
-
Seite 5: Bauteile Austauschen
Kurbelstange und Kurbel ausbauen Bauteile austauschen 1. Defekte Bauteile des Rostantriebs 2. Nicht benötigte Bauteile entsorgen. austauschen. - Seite 6 Rostantrieb zusammenbauen Rostantrieb in umgekehrter Reihen- Hinweis folge wieder zusammenbauen. Abstand zwischen Induktivschalter und Kurbel einstellen. Achtung Änderungen an der Kurbel- stange des Einschubs können zu Beschädigungen führen. Um die Schubstangen mit der Kurbelstange zu verbinden, die Schubstange des Rosts A aus- ziehen.
- Seite 8 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
