Elektrischer Anschluss an eine bestehende Klingelanlage
5
5
Elektrischer Anschluss an eine bestehende Klingelanlage
Entfernen Sie die Isolierung der Adern auf ca. 6 mm und schieben Sie sie vorsich-
tig durch die Dichtungstüllen auf der Rückseite des Funkklingeltasters. Schneiden
sie vorher gegebenenfalls die obere Spitze der Dichtungstüllen ab.
6
6

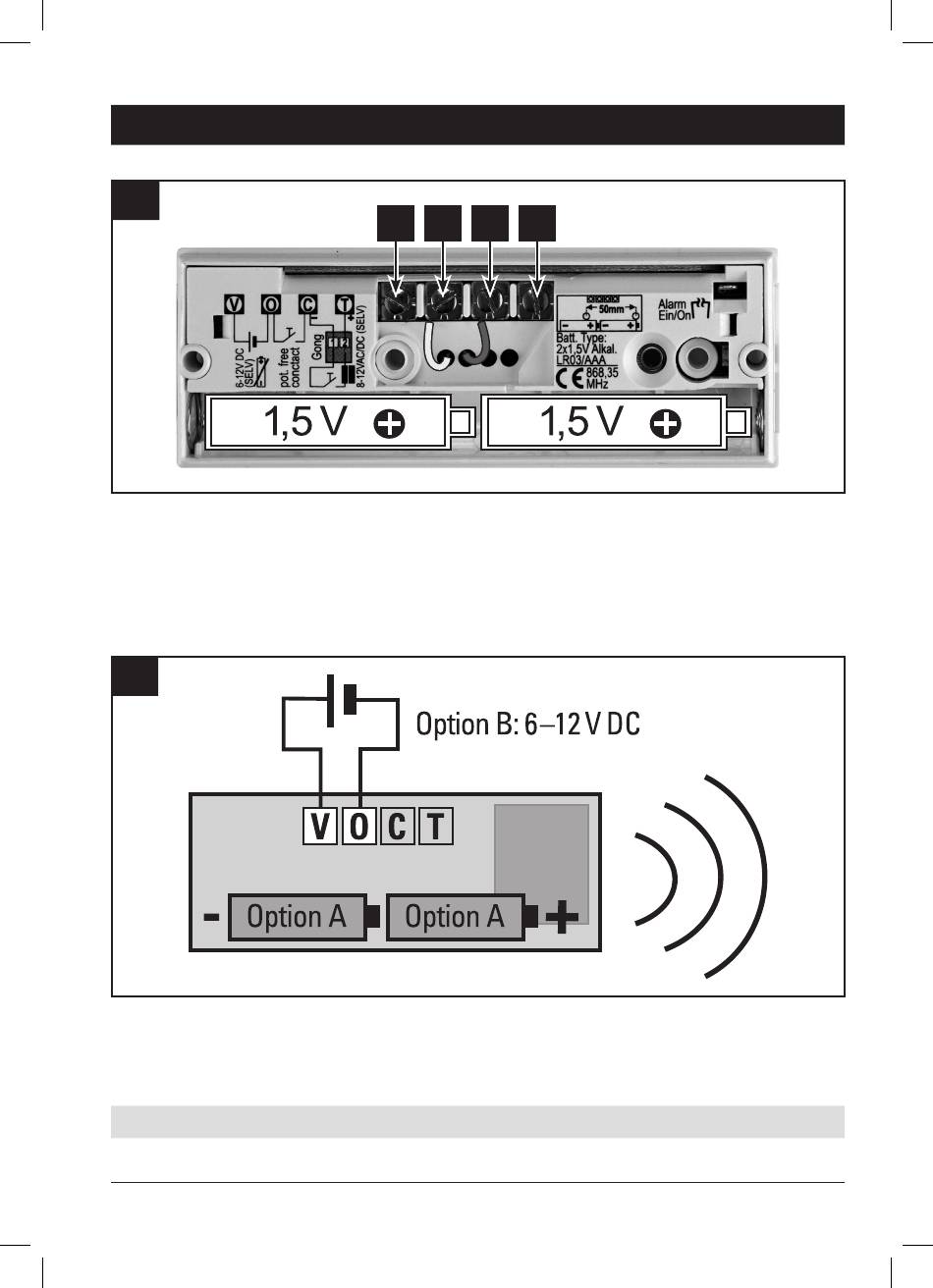

Zwei Optionen für den Anschluss des Funkklingeltasters
Option A: 2 Batterien 1,5 V (Typ AAA, LR03)
Option B: 6 –12 V DC über die Klemmen 'O' für Minuspol (-) und 'V' für Pluspol (+)
ACHTUNG: beim elektrischen Anschluss dürfen KEINE Batterien im FKT sein!
8
V O C T
