Szerelési útmutató –kizárólag szakembereknek
6. Helyezze rá a készülékház burkolatát a készülék alsó részének felső
peremére, majd billentse lefelé a készülékház burkolatát annak hallható
bekattanásáig.
7. Dugaszolja vissza a hőmérséklet-választót 1. Ennek során vegye figye-
lembe a dugasztengely lapítottságát.

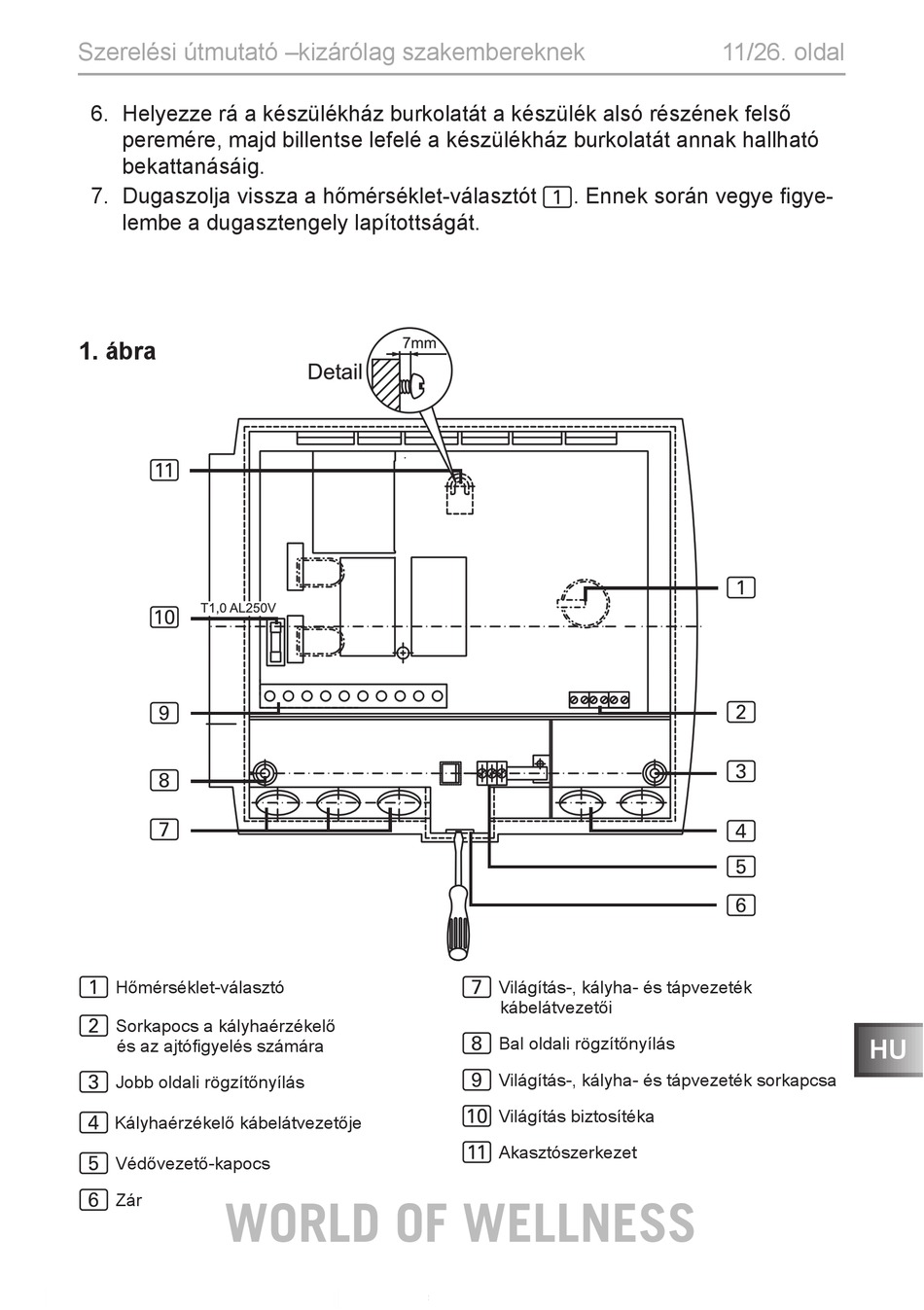

1. ábra
b
a
9
8
7
1 Hőmérséklet-választó
Sorkapocs a kályhaérzékelő
2
és az ajtófigyelés számára
Jobb oldali rögzítőnyílás
3
Kályhaérzékelő kábelátvezetője
4
Védővezető-kapocs
5
Zár
6
WORLD OF WELLNESS
7 Világítás-, kályha- és tápvezeték
kábelátvezetői
Bal oldali rögzítőnyílás
8
Világítás-, kályha- és tápvezeték sorkapcsa
9
Világítás biztosítéka
a
Akasztószerkezet
b
11/26. oldal
