CrossPowerSystem
18 / 46
PHOENIX CONTACT
Eine Montage kann dementsprechend wie folgt aussehen:

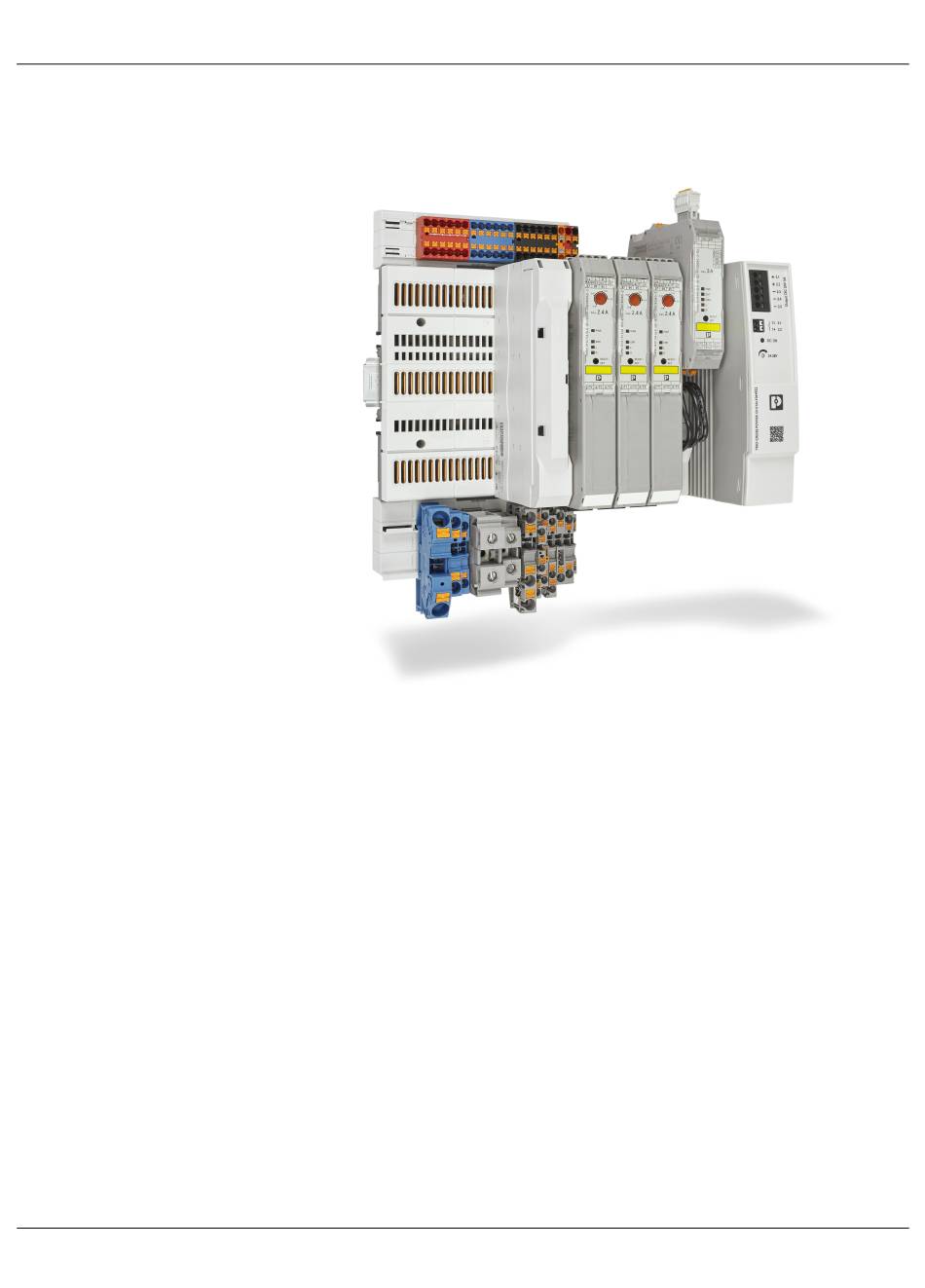

Bild 2-9
Montage von Adapterschienen an das Energieverteilungs-Board
Sie können damit ein bestücktes Energieverteilungs-Board vor der Montage im Schalt-
schrank vorverdrahten und müssen anschließend nur noch die Anschlussverbindungen auf
die PTFIX-Verteilerblöcke legen.
Die Adapterschiene können Sie werkzeuglos montieren und demontieren.
PTFIX-Blöcke mit einem Nennquerschnitt von 1,5 mm² (z. B. Art.-Nr. 3002891) passen
nicht direkt auf die PTFIX-Adapterschiene. Sie können allerdings mit einem zusätzlichen
Adapter auf die DIN-Rail Adapterschiene montiert werden (siehe
schiene").
Wenn Sie die Adapterschiene auf der Unterseite des Energieverteilungs-Boards montieren,
montieren Sie auf der Mitte der Schiene kein PTFIX-Block, um ein späteres Lösen des En-
ergieverteilungs-Boards von der Tragschiene zu vereinfachen.
2.2.6.1 „PTFIX-Adapter-
109436_de_00
