Installation des FIPS Opacity Shield

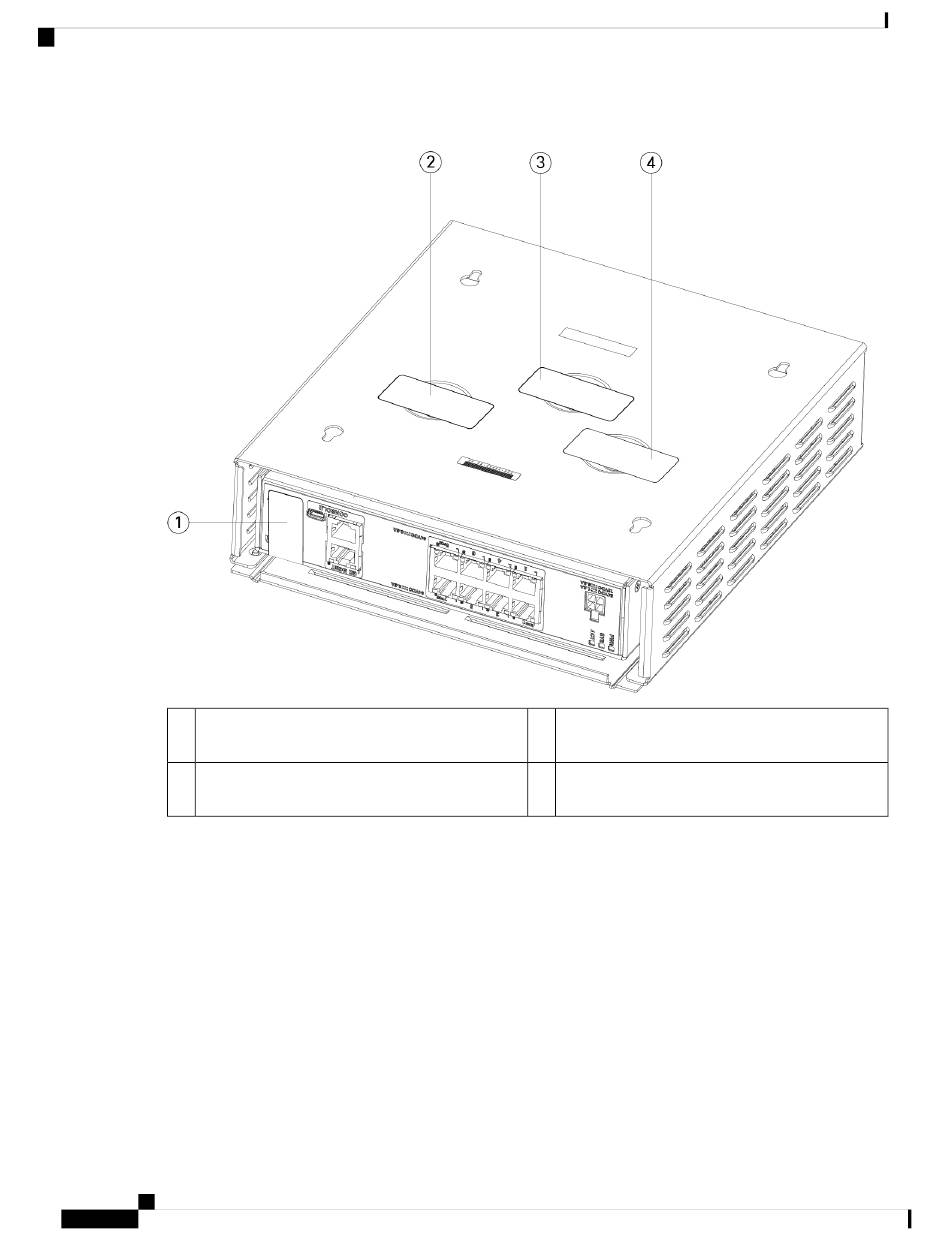

Abbildung 37: Platzierung der TELs auf der Rückseite und Unterseite der FIPS-Abdeckung
TEL 1 auf der Rückseite des Chassis
1
3
TEL 3 unten in der Mitte der FIPS-Abdeckung über
der Schraube
Schritt 7
Installieren Sie das Chassis wieder in der Wandhalterung, wenn Sie eine Halterung verwenden. Das Verfahren
finden Sie im Abschnitt
Schritt 8
Schließen Sie das Netzkabel am Chassis und dann an einer Steckdose an.
Schritt 9
Drücken Sie den Netzschalter auf der Rückseite.
Schritt 10
Prüfen Sie die Betriebsanzeige-LED auf der Vorderseite. Unter
Beschreibung der Betriebsanzeige-LED. Wenn die LED durchgehend grün leuchtet, wird das Chassis mit Spannung
versorgt.
Schritt 11
Versetzen Sie das Chassis in den FIPS-Modus.
In den folgenden Verfahren erfahren Sie, wie Sie das Chassis in den FIPS-Modus versetzen:
• Im Kapitel „Compliance mit Sicherheitszertifizierungen" im
Management Center, Version 6.7
Hardwareinstallationsanleitung für Cisco Firepower 1010
44
Wandmontage des Chassis, auf Seite
finden Sie das Verfahren zum Aktivieren des FIPS-Modus.
Installation, Wartung und Upgrade
TEL 2 unten links auf der FIPS-Abdeckung über
2
der Schraube
4
TEL 4 unten rechts auf der FIPS-Abdeckung über
der Schraube
28.
Status-LEDs, auf Seite 8
Konfigurationsleitfaden für Firepower
finden Sie eine
