Rackmontage des Chassis

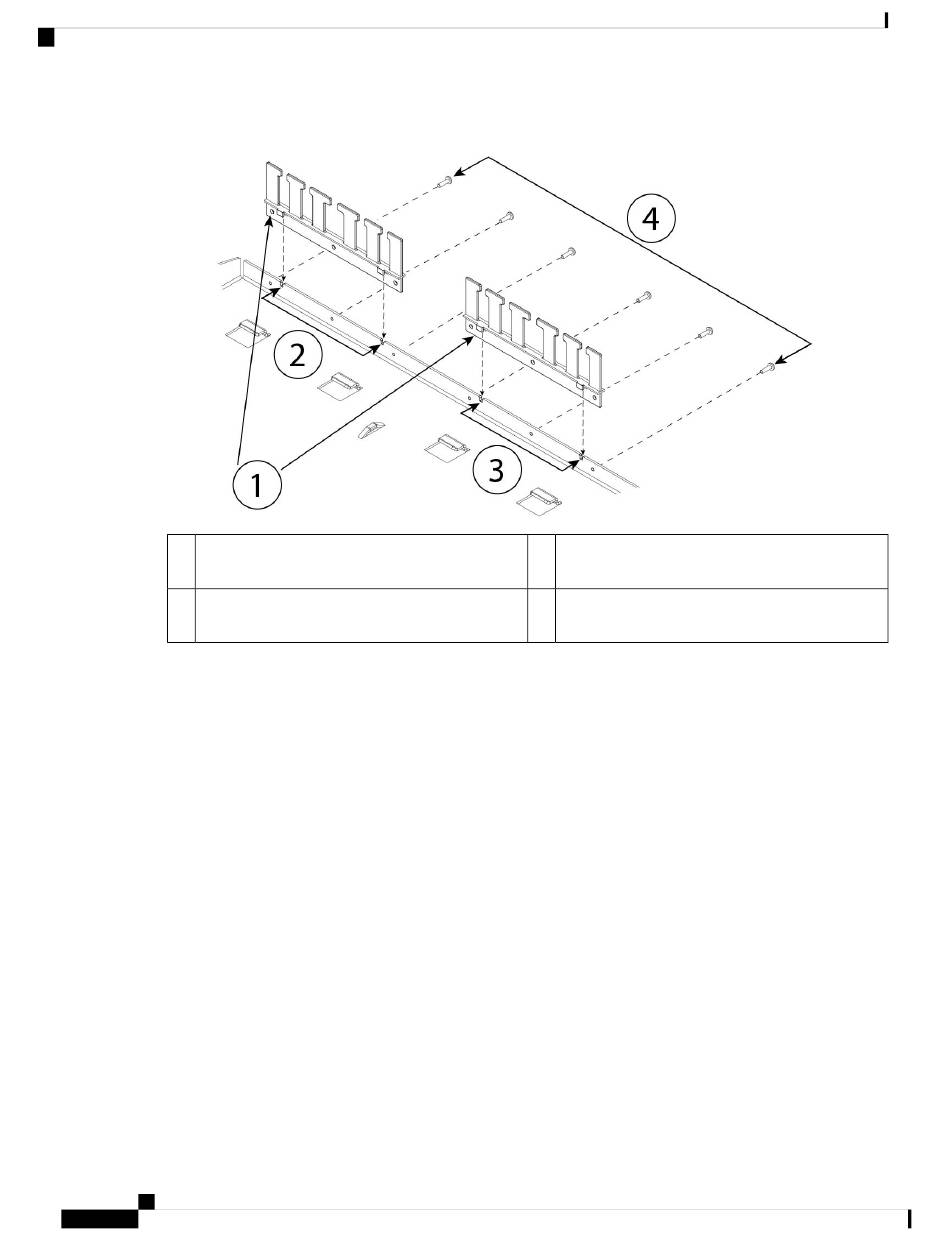

Abbildung 28: Befestigen der Kabelführungen am Rack-Einschubsflansch
1 Zwei Kabelführungen (Teilenummer
700-122664-01)
3 Rechte Aussparungen der rechten Kabelführung
im Rack-Einschub
a) Richten Sie die Kabelführungen an den Aussparungen am Rack-Einschubsflansch aus (siehe Abbildung
oben).
b) Befestigen Sie auf der Rückseite des Rack-Einschubs die linken und rechten Kabelführungen mit den sechs
Kreuzschlitzschrauben (M3 x 0,5 x 10 mm, Teilenummer 48-0796-01).
Hinweis
c) Legen Sie den Rack-Einschub beiseite. Fahren Sie mit Schritt 2 fort, um das Rack im Chassis zu installieren.
Die Abbildung in Schritt 8 zeigt den verschiebbaren Rack-Einschub mit angebrachten Kabelführungen.
Schritt 2
Legen Sie das Chassis mit der Oberseite nach unten zeigend auf einem großen, stabilen Arbeitsbereich ab.
Schritt 3 Drehen Sie das Rack um und positionieren Sie es auf dem Chassis. Sie können das Chassis montieren, während
die Vorder- oder Rückseite nach vorn zeigt.
Hardwareinstallationsanleitung für Cisco Firepower 1010
32
Drehen Sie die Schrauben auf der Rückseite des Rack-Einschubs ein.
2 Aussparungen der linken Kabelführung im
Rack-Einschub
4 Sechs Kreuzschlitzschrauben (M3 x 0,5 x 10 mm,
Teilenummer 48-0796-01)
Montage des Chassis
