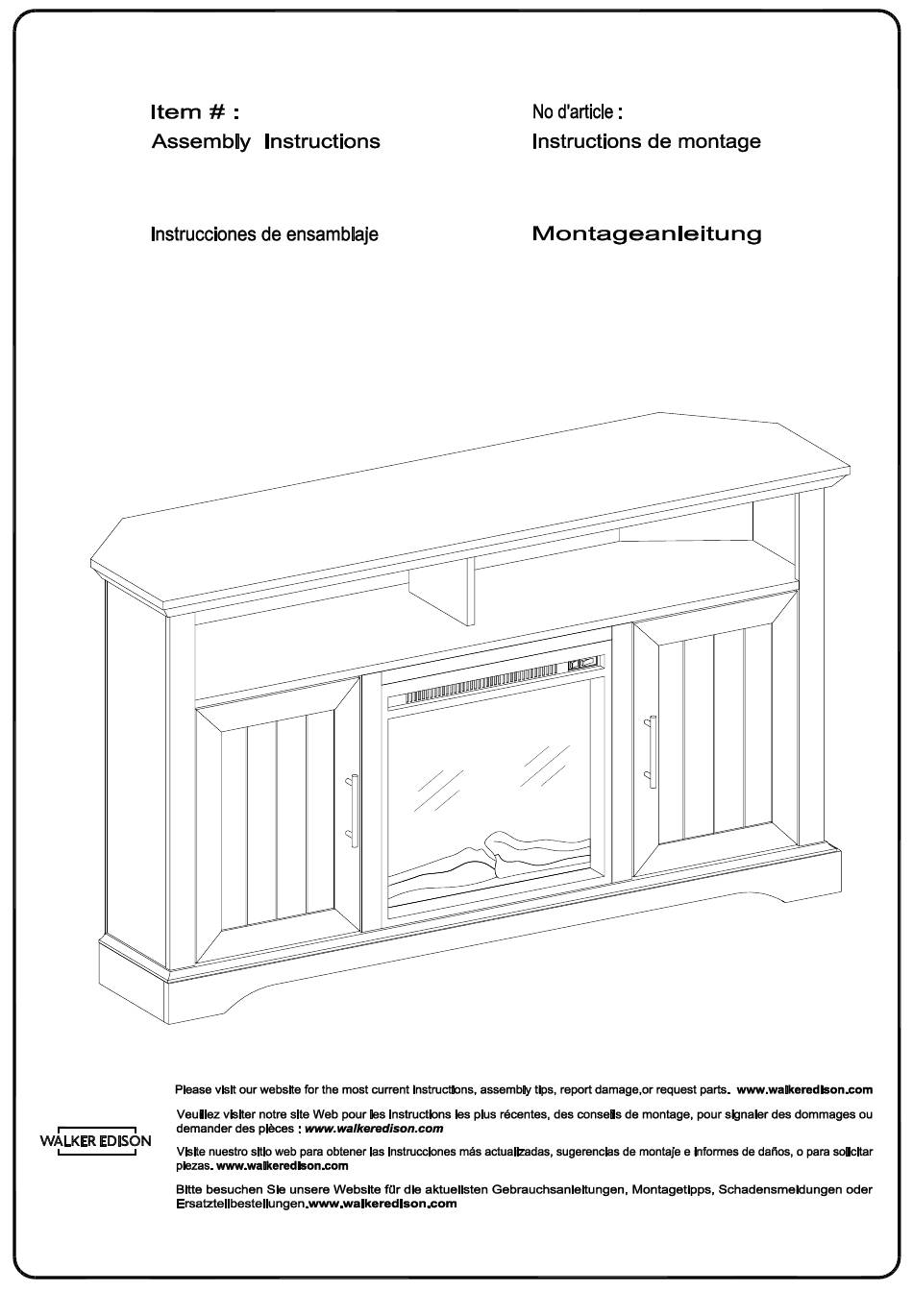

W54FPCMCR2D
Ítem N.°:
W54FPCMCR2D
TM
Copyright
2020 b
©
y
Walker Edison Furniture Co., LLC. All rights reserved.
W54FPCMCR2D
Artikel# :
W54FPCMCR2D
Revised 22/12/2020(I)
P.1
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Verwandte Anleitungen für Walker Edison W54FPCMCR2D
Möbel Walker Edison W58FP2DHDHB Montageanleitung
(39 Seiten)
Möbel Walker Edison W56MONGD Montageanleitung
(35 Seiten)
Möbel Walker Edison W58LUK2DD Bedienungsanleitung
(46 Seiten)
Möbel Walker Edison W58OSC3D Montageanleitung
(34 Seiten)
Möbel Walker Edison W58ALT2D Montageanleitung
(28 Seiten)
Möbel Walker Edison W58BDSD Montageanleitung
(29 Seiten)
Möbel Walker Edison W52BD4C Montageanleitung
Fernsehtisch (27 Seiten)
Möbel Walker Edison Mount Espresso Wood Media Console TV Stand W58CSP-MT Montageanleitung
(32 Seiten)
Möbel Walker Edison W58FPBDGD Montageanleitung
(33 Seiten)
Möbel Walker Edison W58FPBDGD Montageanleitung
(33 Seiten)
Möbel Walker Edison W58SCHB2D Montageanleitung
(37 Seiten)
Möbel Walker Edison W56CVY4DR Montageanleitung
(38 Seiten)
Möbel Walker Edison W58CVY2DR Montageanleitung
(34 Seiten)
Möbel Walker Edison Farmhouse W52C4CT Montageanleitung
(41 Seiten)
Möbel Walker Edison Abigail 58 Farmhouse W58ABG4D Montageanleitung
(25 Seiten)
Möbel Walker Edison W52NORGS Montageanleitung
(18 Seiten)
Inhaltszusammenfassung für Walker Edison W54FPCMCR2D
Seite 1
W54FPCMCR2D W54FPCMCR2D Ítem N.°: Artikel# : W54FPCMCR2D W54FPCMCR2D Revised 22/12/2020(I) Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. ©...
Seite 2
Concealed hinges are three-way adjustable. Horizontal In-and-Out Vertical by screw adjustment by loosening the hinge-arm Via slots in the mounting mounting screw or via cam plate or via cam adjustment adjustment (EN) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 3: Instructions De Montage Générales
Par les fentes dans la plaque en desserrant le bras de la de montage ou par réglage de charnière vis de montage verrou à came ou par réglage de verrou à came (FR) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 4
(ESP) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 5: Allgemeine Montagerichtlinien
Vertical durch eine Schraubenverstellung durch das Lösen des Scharnierarms Über die Schlitze in der Halterungsplatte oder durch eine Befestigungsschraube oder über Nockenverstellung oder über einen Nocken Einstellung (DE) © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 6: Lista De Piezas
Lista de piezas © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 7
Autocollant Pegatina Aufkleber Ø6x50mm Screw Tornillo Schraube Hex Key Clé hexagonale Llave hexagonal Inbusschlüssel Ø6x12mm Bolt Boulon Perno Bolzen Plastic wedge Cale en plastique Cuña de plástico Kunststoffkeil © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 8
Perno de soporte del estante Regalstützstift Ø15x9mm Cam lock Serrure à came Cerradura de leva Zylindermutter Ø6x30mm Wooden dowel Cheville en bois Clavija de madera Holzdübel Ø4x32mm Screw Tornillo Schraube © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 9
Screw(black) Tornillo Schraube Ø4x25mm Screw Tornillo Schraube Plastic strap Sangle en plastique Correa plástica Kunststoffband Écrou Tuerca Mutter F18V66L Fireplace Insert Insert de cheminée Inserto de chimenea Kamineinsatz © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved.
Seite 10
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.10...
Seite 11
Stecken Sie den Holzdübel (A) in das Teil (14) ein und den Holzdübel (Q) in das Teil (12) ein, dann befestigen Sie die Nockenschraube (B) in das Teil (1) ein, mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.11 ©...
Seite 12
Teil (2) mit der Schraube (R) , dann befestigen Sie den Türstopper (U) an das Teil (2) mit der Schraube (V) durch den Kreuzschlitzschraubendreher von Philips gemäß Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.12...
Seite 13
Stecken Sie den Holzdübel (A) in die Teile (4,5,13) ein, dann befestigen Sie die Nockenschraube (B) in die Teile (4,5) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.13...
Seite 14
Stecken Sie den Holzdübel (A) in die Teile (8,9) ein, dann befestigen Sie die Nockenschraube (B) in die Teile (8,9) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.14...
Seite 15
Stecken Sie den Holzdübel (Q) in die Teile (7,10) ein, dann befestigen Sie die Nockenschraube (B) in das Teil (17) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.15...
Seite 16
Befestigen Sie das Teil (7) an das Teil (8), und das Teil (10) an das Teil(9), mit der Zylindermutter (P) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.16...
Seite 17
Philips como se muestra en el diagrama. (DE) Befestigen Sie die Teile (17) an die Teile (8,9) mit der Zylindermuttern (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.17...
Seite 18
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (5) an die Teile (2) mit der Zylindermuttern (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.18...
Seite 19
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (4) an die Teile (2) mit der Zylindermuttern (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.19...
Seite 20
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (13) an die Teile (1) mit der Zylindermuttern (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.20...
Seite 21
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Teil (12) an das Teil (1) mit der Zylindermuttern (P) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.21...
Seite 22
Befestigen Sie das Teil (2) an die Teile (12,13) mit der Schraube (E) durch den Sechskantschlüssel (F) , dann befestigen Sie die Teile (4,5) an das Teil (1) mit den Zylindermuttern (C), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.22...
Seite 23
Befestigen Sie das Teil (8) an das Teil (2) mit der Zylindermutter (C) , und Befestigen Sie die Teile (7) an das Teil (2)mit der Zylindermutter (P) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.23...
Seite 24
Befestigen Sie das Teil (9) an das Teil (2) mit der Zylindermutter (C) , und Befestigen Sie die Teile (10) an das Teil (2)mit der Zylindermutter (P) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.24...
Seite 25
Use el tornillo (E) para fijar la parte (3) a las partes (4,5,7,8,9,10) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (3) an die Teile (4,5,7,8,9,10) mit der Schraube (E) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.25...
Seite 26
Use el tornillo (E) para fijar la parte (6) a las partes (3,2) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (6) an die Teile (3,2) mit der Schraube (E) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.26...
Seite 27
Use el tornillo (E) para fijar la parte (11) a las partes (3,2) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie das Teil (11) an die Teile (3,2) mit der Schraube (E) durch den Sechskantschlüssel (F) gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.27...
Seite 28
Use el perno (G) para unir la cuña de plástico (H) a las partes (19,20,21) con la llave hexagonal (F) según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (H) an die Teile (19,20,21) mit dem Bolzen (G) durch den Sechskantschlüssel (F) gemäß der Abbildung . © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.28...
Seite 29
(F) según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (H) von den Teile (19,20) an das Teil (21) mit dem Bolzen (G) durch den Sechskantschlüssel (F) gemäß der Abbildung . Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.29 ©...
Seite 30
Befestigen Sie den Kunststoffkeil (H) von den Teile (19,20,21) an das Teil (3) mit dem Bolzen (G) durch den Sechskantschlüssel (F) ,dann befestigen Sie das Teil (18) an das Teil (3) gemäß der Abbildung . © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.30...
Seite 31
(ESP) Coloque el inserto de la chimenea (Z) en la unidad según el diagrama. (DE) Platzieren Sie den Kamineinsatz (Z) in die Baueinheit gemäß der Abbildung ein. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.31...
Seite 32
Philips según el diagrama. (DE) Befestigen Sie die L-förmige Halterung (T) an die Teile (8,9) mit der Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.32...
Seite 33
Sie die vier Regalstützstifte (N) in gleicher Höhe platzieren. Dadurch wird das Regal nicht verkanten.Setzen Sie die Teile (15,16) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (15,16) und legen Sie es auf die Regalstützstifte. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.33...
Seite 34
Befestigen Sie das Europa-Scharnier (J) ans Teil (22) mit der Schraube (K), dann befestigen Sie den Griff (L) ans Teil (22) mit dem Griffbolzen (M), durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.34...
Seite 35
Use el tornillo (K) para fijar la bisagra Europa (J) a la parte (4) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (J) an das Teil (4) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (K)gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.35...
Seite 36
Use el tornillo (K) para fijar la bisagra Europa (J) a la parte (5) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie das Europa-Scharnier (J) an das Teil (5) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (K)gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.36...
Seite 37
(DE) Positionieren Sie die montierte Baueinheit an die gewünschte Stelle. Stellen Sie gegebenenfalls die Bodennivellierungseinrichtung an der Unterseite des Stützbeins, um die Baueinheit auszurichten. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.37...
Seite 38
Placez l'autocollant (D) pour couvrir les trous conformément au schéma. (ESP) Coloque la pegatina (D) que cubre los agujeros según el diagrama . (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.38...
Seite 39
Philips como se muestra en el diagrama. (DE) Befestigen Sie das Kunststoffband (X) in das Teil (1) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (S)gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.39...
Seite 40
Philips, según el diagrama. (DE) Befestigen Sie das Kunststoffband (X) in die Mutter (Y) an der Wand mit der Schraube (W) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. © Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.40...
Seite 41: Final Assembly
Step 31 Final Assembly Copyright 2020 b Walker Edison Furniture Co., LLC. All rights reserved. P.41 ©...
