Fräsen
Montage
Getriebeeinheit montieren
Schritte, die abgeschlossen sein müssen:
-
Rillenkugellager montieren
-
Rillenkugellager (Deckel) montieren
-
Antriebswelle montieren
-
Tellerrad montieren
Werkzeuge:
-
Torx T20
-
Montagevorrichtung 64122134000
1
C-SC_CSSM
1.
2.
2
3.
Version 1.0
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.

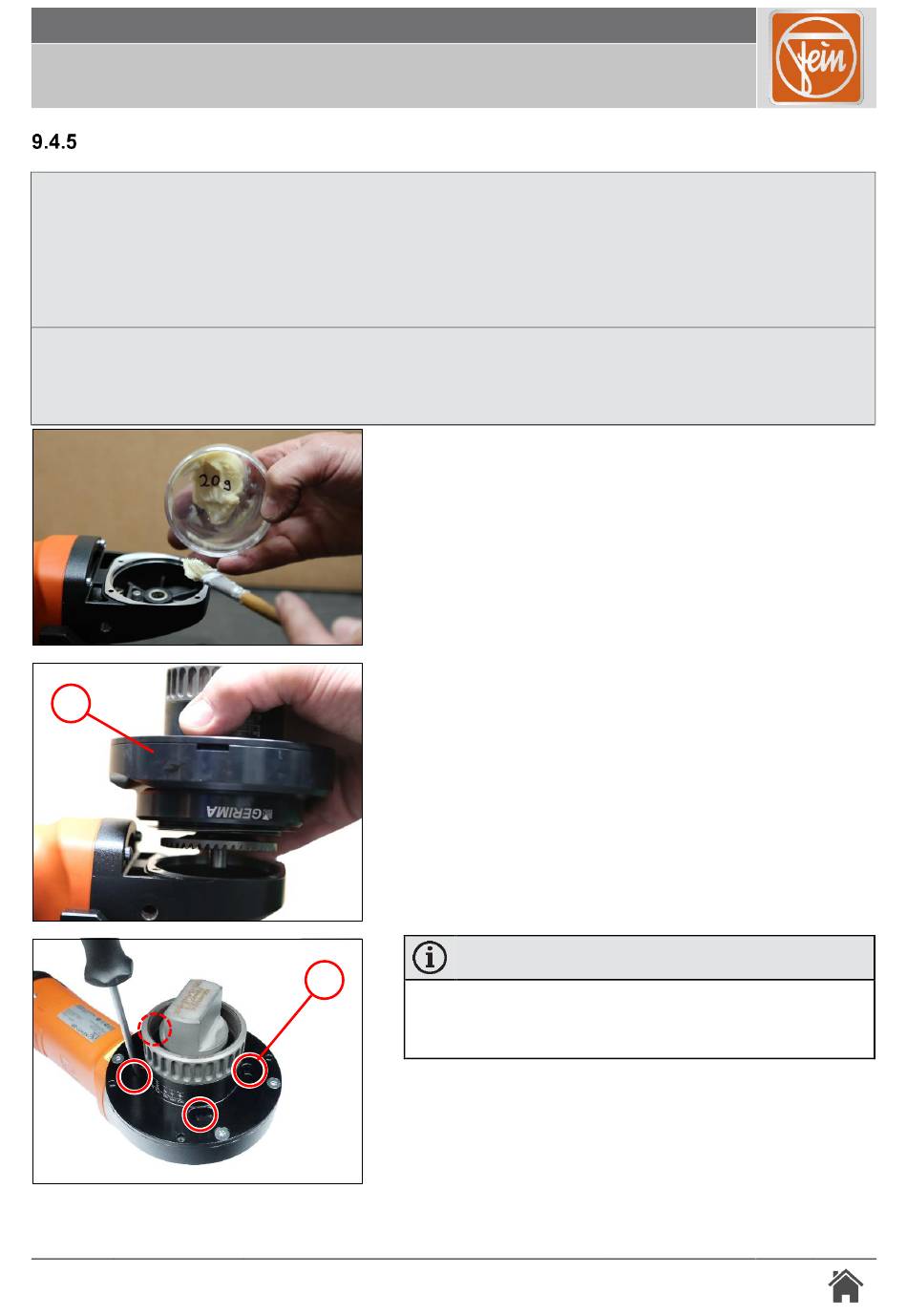

Das Getriebefett einfüllen.
Die Getriebeeinheit (1) platzieren.
I
NFORMATION
Drehen Sie mit der Montagevorrichtung die Schwungmasse,
so dass sich die Montageöffnungen über den Schrauben
befinden.
Die vier Schrauben (2) eindrehen [2,8 Nm].
16.04.2020
Seite 63 von 68
