Fräsen
Demontage

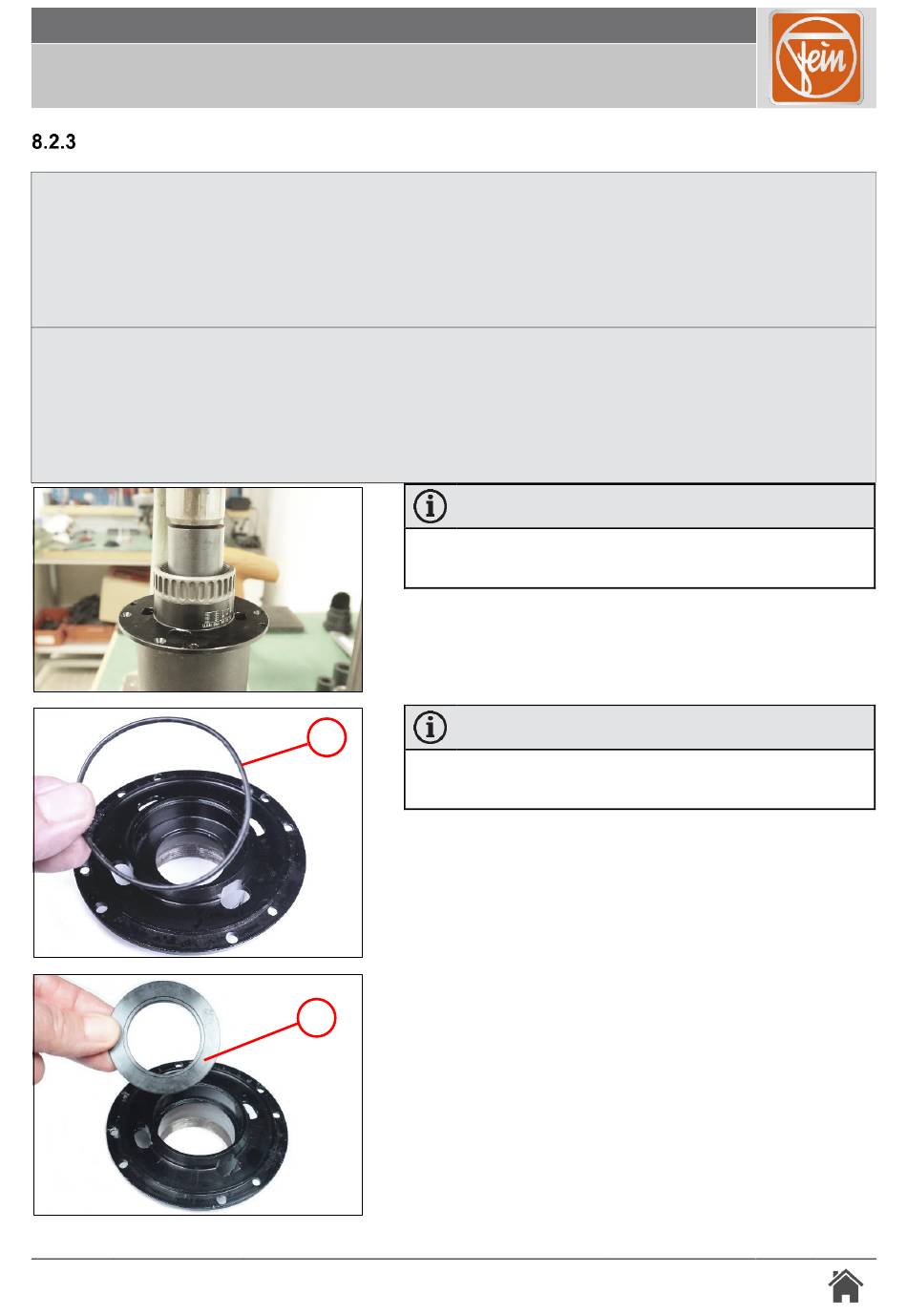

Rillenkugellager (Deckel) entfernen
Schritte, die abgeschlossen sein müssen:
-
Führungstellereinheit entfernen
-
Handgriff entfernen
-
Getriebeeinheit entfernen
-
Antriebswelle entfernen
Werkzeuge:
-
Dornpresse
-
Hülse ø außen 35 mm
-
Hülse ø außen 48 mm
-
Schlitz-Schraubendreher
C-SC_CSSM
1.
1
2.
3.
2
Version 1.0
Alle Rechte bei FEIN, insbesondere für den Fall der Schutzrechtanmeldung.
Jede Verfügungsbefugnis wie Kopieren und Weitergabe liegt bei FEIN.
I
NFORMATION
Das Rillenkugellager wird bei der Demontage zerstört und
muss ausgetauscht werden.
Das Rillenkugellager auspressen.
I
NFORMATION
Der Dichtring (1) wird bei der Demontage zerstört und muss
ausgetauscht werden.
Den Dichtring (1) entfernen.
Die Scheibe (2) auspressen.
16.04.2020
Seite 22 von 68
