MicroRAE Bedienungsanleitung
11.3.

Bereichskalibrierung

Mit diesem Verfahren wird der zweite Punkt der Sensorkalibrierungskurve für den
Sensor bestimmt.
Hinweis: Wenn eine manuelle Kalibrierung durchgeführt wird, werden die Messwerte
in den entsprechenden Einheiten des Kalibrierungsgases gezeigt und nicht das
Messgas.
Bei der Durchführung einer Bereichskalibrierung muss der Kalibrierungsadapter
für alle Sensoren gleichzeitig für die Bereitstellung des Kalibrierungsgases zur Verfügung
gestellt werden:

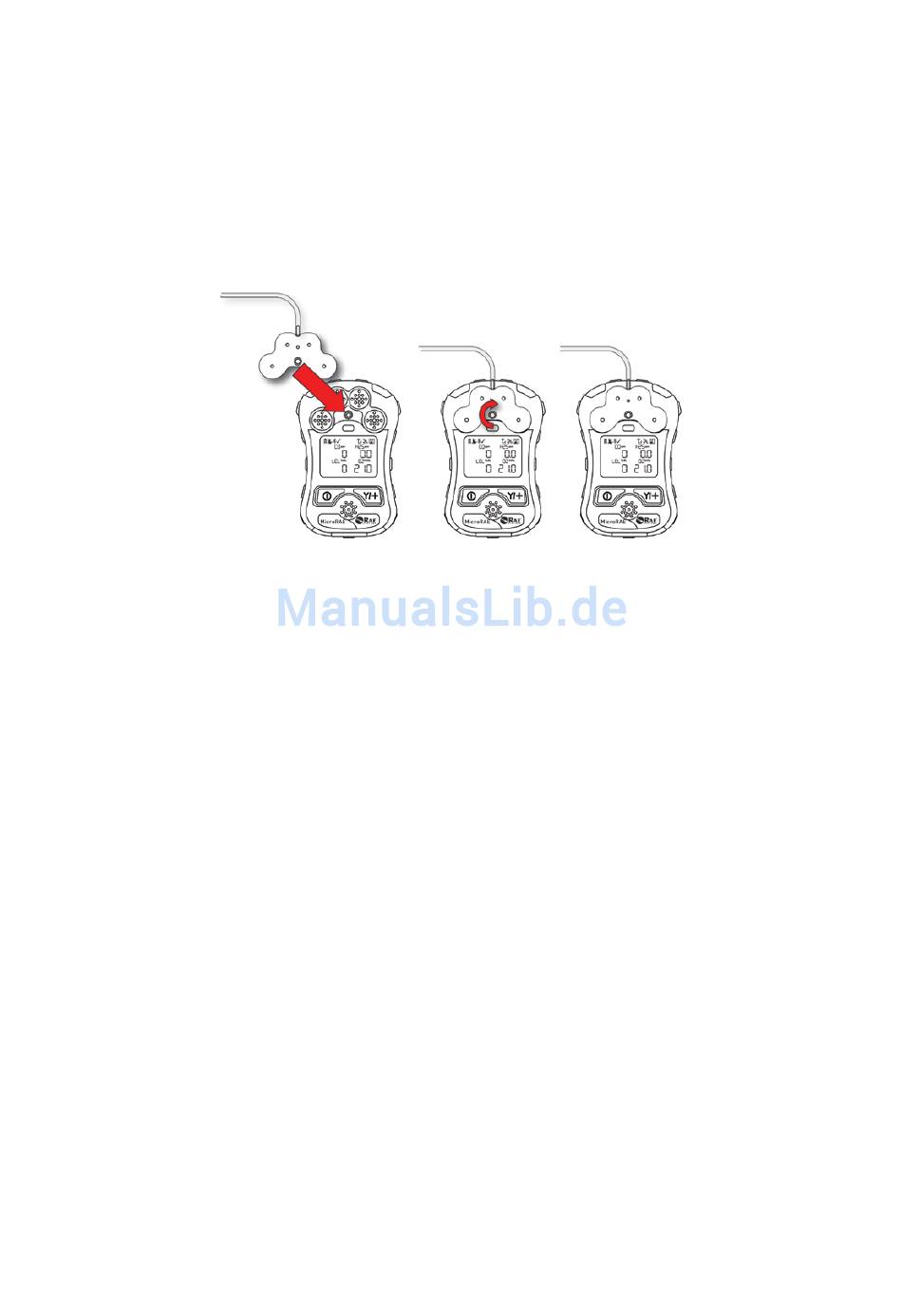

1. Richten Sie dem Hauptkörper des Kalibrierungsadapters an dem vertieften Bereich um
die Gaseinlässe des MicroRAE aus.
2. Drehen Sie den Knopf im Uhrzeigersinn, um den Kalibrieradapter am Gerät zu sichern.
3. Schließen Sie den Schlauch an den Kalibrieradapter und seine Gasquelle an.
4. Stellen Sie sicher, dass der Kalibrieradapter fest angebracht ist, bevor der
Kalibriergasstrom gestartet wird. (Der Kalibrierungsadapter hat an seiner Unterseite
kleine Nuten, damit das Gas nach dem Passieren der Sensoren abfließen kann.)

11.3.3 Multisensor-Bereichskalibrierung

Damit können Sie eine Bereichskalibrierung an mehreren Sensoren gleichzeitig durchführen.
Die Verwendung des richtigen Bereichsgases ist ebenso erforderlich wie der Umstand, dass
die auf dem Gaszylinder angegebene Konzentration mit der im MicroRAE einprogrammierten
Konzentration übereinstimmt.
1. Starten Sie den Durchfluss des Kalibrierungsgases.
2. Montieren Sie den Kalibrierungsadapter am MicroRAE.
3. Drücken Sie die [Y/+]-Taste, um mit der Kalibrierung zu beginnen. Ein Countdown-
Bildschirm wird angezeigt. Sie können die Kalibrierung jederzeit abbrechen, indem
Sie während des Countdowns die Taste [MODE] drücken.
Nach Abschluss der Kalibrierung zeigt das Display die Namen der Sensoren an und ob die
Kalibrierung erfolgreich war oder fehlgeschlagen ist. Danach folgen die Ablesewerte des
Sensors.

11.3.4. Einzelsensor-Bereichskalibrierung

Um die Bereichskalibrierung eines einzelnen Sensors durchzuführen, befolgen Sie die
folgenden Schritte:
1. Wählen Sie im Kalibrierungsmenü "Single Sensor Span" (Einzelsensor-Bereich).
2. Wählen Sie einen Sensor aus der Liste.
3. Starten Sie den Durchfluss des Kalibrierungsgases.
