4.3.3 Via Ethernet-basiertem Feldbus
Wenn die Zuweisung der IP-Adresse des Messgeräts über Hardware- oder Softwareadres-
sierung erfolgt, kann die Netzwerkverbindung direkt über das Ethernet-Netzwerk herge-
stellt werden.
Ab Werk arbeitet das Messgerät mit dem Dynamic Configuration Protocol (DCP), d.h.
die IP-Adresse des Messgeräts wird vom Automatisierungssystem (z.B. Siemens S7)
automatisch zugewiesen. Für den Aufbau einer Netzwerkverbindung über die Service-
schnittstelle (CDI-RJ45) muss der DIP-Schalter "Default Ethernet network settings" auf
ON gesetzt werden. Anschließend besitzt das Messgerät die fest zugewiesene IP-
Adresse 192.168.1.212. Diese kann nun zum Aufbau der Netzwerkverbindung ver-
wendet werden kann →  16.

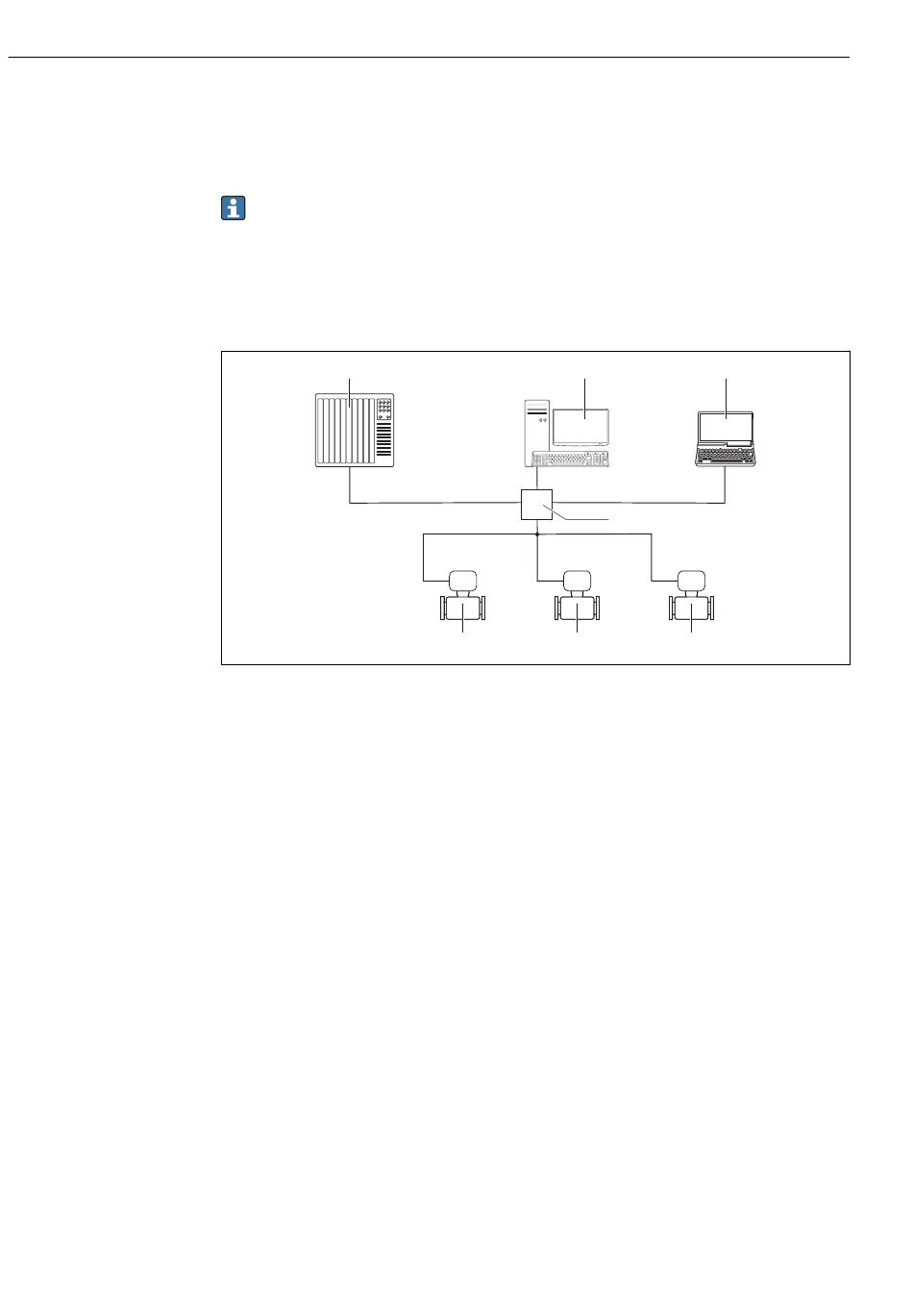

1
 2 Ethernet-Netzwerk
1 Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation)
2 Workstation zur Messgerätbedienung: Mit Add-on-Profil Level 3 für "RSLogix 5000" (Rockwell Automation)
oder mit Electronic Data Sheet (EDS)
3 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit
Bedientool (z.B. FieldCare, DeviceCare) mit COM DTM "CDI Communication TCP/IP"
4 Ethernet-Switch
4.4

Verbindung zum Webserver aufbauen

4.4.1

Voraussetzungen

Für einen erfolgreichen Verbindungsaufbau müssen die IP-Einstellungen im Messgerät
und Computer zusammenpassen. Dies beinhaltet vor allem die IP-Adressierung und die
Webbrowser Einstellungen.
Für den Verbindungsaufbau müssen folgende Bedingungen erfüllt sein:
• Der Webserver des Messgeräts ist aktiviert →  15.
• Die IP-Adresse des Messgeräts ist bekannt →  15.
• Der verwendete Computer erfüllt die Voraussetzungen für Hard- und Software →  9.
• Messgerät und Computer sind miteinander verbunden →  16
• Das Messgerät ist eingeschaltet.
Proline Cubemass 300 PROFINET
2
4
5 5
3
5
A0016961
