Proline Cubemass 300 PROFINET
Endress+Hauser
4.2
Voraussetzungen - Messgerät
4.2.1
Webserver aktivieren
Der Webserver muss im Messgerät aktiv sein (Werkseinstellung).
Wenn der Webserver deaktiviert ist, kann er über den Parameter Webserver Funktionali-
tät (→ 21) wieder aktiviert werden. Dazu stehen folgende Bedienungsmöglichkeiten
zur Verfügung:
• Vor-Ort-Anzeige
• Bedientool z.B. FieldCare, DeviceCare, AMS Device Manager , SIMATIC PDM
4.2.2
IP-Adresse des Messgeräts ermitteln
Um eine Kommunikation zwischen Messgerät (Webserver) und einem Computer (Client)
aufzubauen wird die IP-Adresse des Messgeräts benötigt. Die verwendete IP-Adresse ist
abhängig von der Einstellung der DIP-Schalter bzw. von den Einstellungen des Systems.
Die IP-Adresse kann dem Messgerät auf unterschiedliche Weise zugeordnet werden:
• Dynamic Configuration Protocol (DCP), Werkeinstellung:
Die IP-Adresse wird dem Messgerät vom Automatisierungssystem (DCP-Server) automa-
tisch zugewiesen.
• Hardwareadressierung:
Die IP-Adresse wird über DIP-Schalter eingestellt
• Softwareadressierung:
Die IP-Adresse wird über den Parameter IP-Adresse (→ 21) eingegeben
• DIP-Schalter für "Default Ethernet network settings":
Für den Aufbau der Netzwerkverbindung über die Serviceschnittstelle (CDI-RJ45). Die
fest zugewiesenen IP-Adresse 192.168.1.212 wird verwendet .
IP-Adresse
zugeordnet bzw.
festgelegt über:
Dynamic Configuration
Protocol (DCP), Werkein-
stellung
Hardwareadressierung der
IP-Adresse über DIP-
Schalter
DIP-Schalter für "Default
Ethernet network set-
tings", Verwendung der
fest zugewiesenen IP-
Adresse: 192.168.1.212
Lage der DIP-Schalter → 8
Vor-Ort-Anzeige oder Bedientool verwenden
Zum Ermitteln der IP-Adresse über die Vor-Ort-Anzeige oder ein Bedientool z.B. FieldCare,
DeviceCare, AMS Device Manager, SIMATIC PDM kann der Parameter IP-Adresse genutzt
werden.

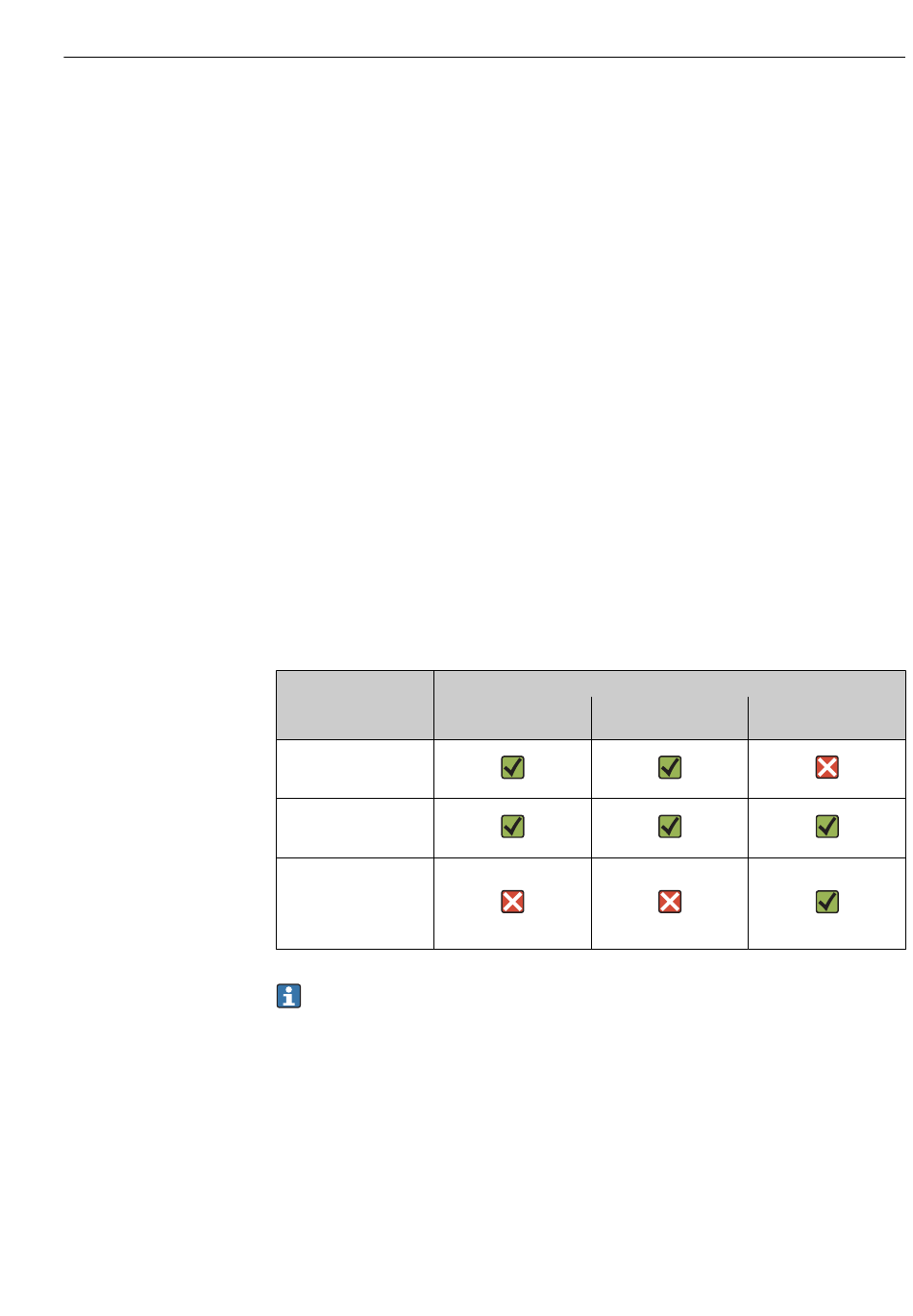

IP-Adresseinstellungen ermitteln über Parameter bzw. DIP-Schalter
Vor-Ort-Anzeige
Bedientool z.B. Field-
(wenn verfügbar)
Care, DeviceCare
Inbetriebnahme
DIP-Schalter im
Elektronikraum
15
