Abb. 4

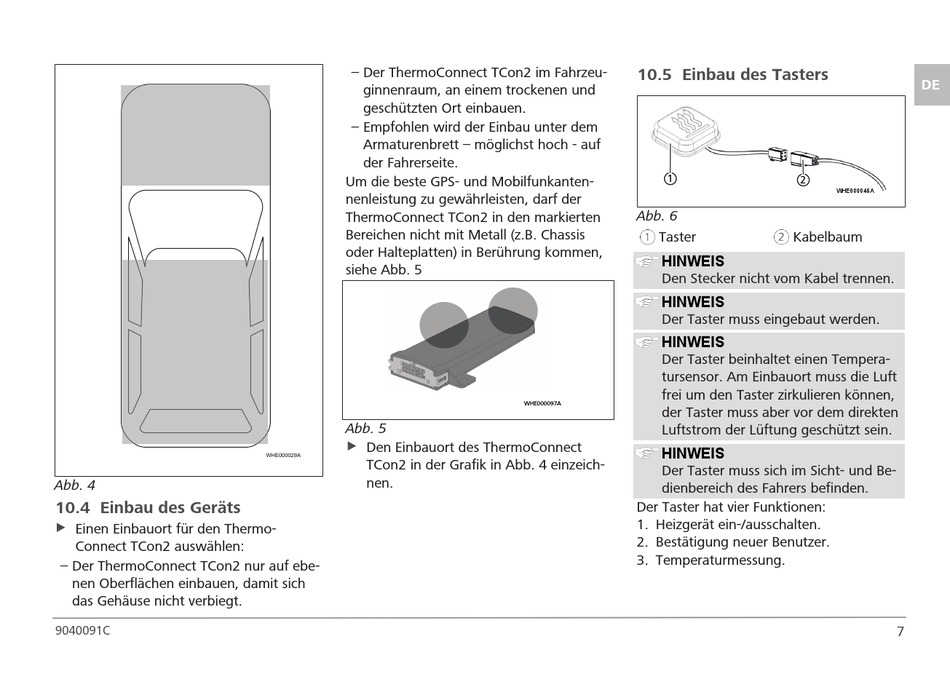

10.4 Einbau des Geräts
u
Einen Einbauort für den Thermo-
Connect TCon2 auswählen:
– Der ThermoConnect TCon2 nur auf ebe-
nen Oberflächen einbauen, damit sich
das Gehäuse nicht verbiegt.
9040091C
– Der ThermoConnect TCon2 im Fahrzeu-
ginnenraum, an einem trockenen und
geschützten Ort einbauen.
– Empfohlen wird der Einbau unter dem
Armaturenbrett – möglichst hoch - auf
der Fahrerseite.
Um die beste GPS- und Mobilfunkanten-
nenleistung zu gewährleisten, darf der
ThermoConnect TCon2 in den markierten
Bereichen nicht mit Metall (z.B. Chassis
oder Halteplatten) in Berührung kommen,
siehe Abb. 5
Abb. 5
u Den Einbauort des ThermoConnect
WHE000029A
TCon2 in der Grafik in Abb. 4 einzeich-
nen.

10.5 Einbau des Tasters

1
Abb. 6
Taster
HINWEIS
Den Stecker nicht vom Kabel trennen.
HINWEIS
Der Taster muss eingebaut werden.
HINWEIS
Der Taster beinhaltet einen Tempera-
tursensor. Am Einbauort muss die Luft
frei um den Taster zirkulieren können,
WHE000097A
der Taster muss aber vor dem direkten
Luftstrom der Lüftung geschützt sein.
HINWEIS
Der Taster muss sich im Sicht- und Be-
dienbereich des Fahrers befinden.
Der Taster hat vier Funktionen:
1. Heizgerät ein-/ausschalten.
2. Bestätigung neuer Benutzer.
3. Temperaturmessung.
DE
2
WHE000045A
Kabelbaum
7
