1

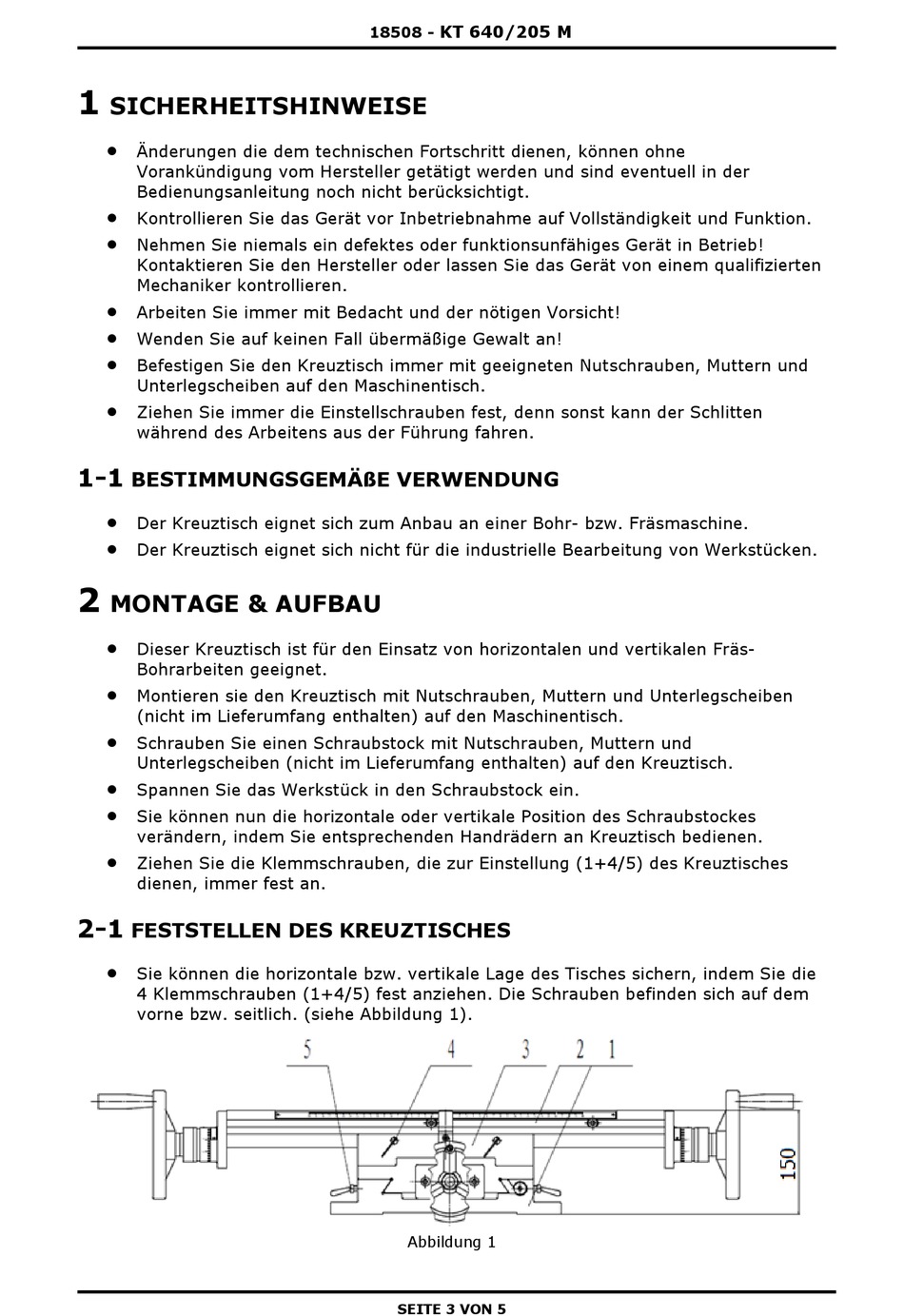

SICHERHEITSHINWEISE
Änderungen die dem technischen Fortschritt dienen, können ohne
Vorankündigung vom Hersteller getätigt werden und sind eventuell in der
Bedienungsanleitung noch nicht berücksichtigt.
Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion.
Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb!
Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem qualifizierten
Mechaniker kontrollieren.
Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht!
Wenden Sie auf keinen Fall übermäßige Gewalt an!
Befestigen Sie den Kreuztisch immer mit geeigneten Nutschrauben, Muttern und
Unterlegscheiben auf den Maschinentisch.
Ziehen Sie immer die Einstellschrauben fest, denn sonst kann der Schlitten
während des Arbeitens aus der Führung fahren.
1-1
BESTIMMUNGSGEMÄßE VERWENDUNG
Der Kreuztisch eignet sich zum Anbau an einer Bohr- bzw. Fräsmaschine.
Der Kreuztisch eignet sich nicht für die industrielle Bearbeitung von Werkstücken.
2
MONTAGE & AUFBAU
Dieser Kreuztisch ist für den Einsatz von horizontalen und vertikalen Fräs-
Bohrarbeiten geeignet.
Montieren sie den Kreuztisch mit Nutschrauben, Muttern und Unterlegscheiben
(nicht im Lieferumfang enthalten) auf den Maschinentisch.
Schrauben Sie einen Schraubstock mit Nutschrauben, Muttern und
Unterlegscheiben (nicht im Lieferumfang enthalten) auf den Kreuztisch.
Spannen Sie das Werkstück in den Schraubstock ein.
Sie können nun die horizontale oder vertikale Position des Schraubstockes
verändern, indem Sie entsprechenden Handrädern an Kreuztisch bedienen.
Ziehen Sie die Klemmschrauben, die zur Einstellung (1+4/5) des Kreuztisches
dienen, immer fest an.
2-1
FESTSTELLEN DES KREUZTISCHES
Sie können die horizontale bzw. vertikale Lage des Tisches sichern, indem Sie die
4 Klemmschrauben (1+4/5) fest anziehen. Die Schrauben befinden sich auf dem
vorne bzw. seitlich. (siehe Abbildung 1).
KT 640/205 M
18508 -
Abbildung 1
SEITE 3 VON 5
