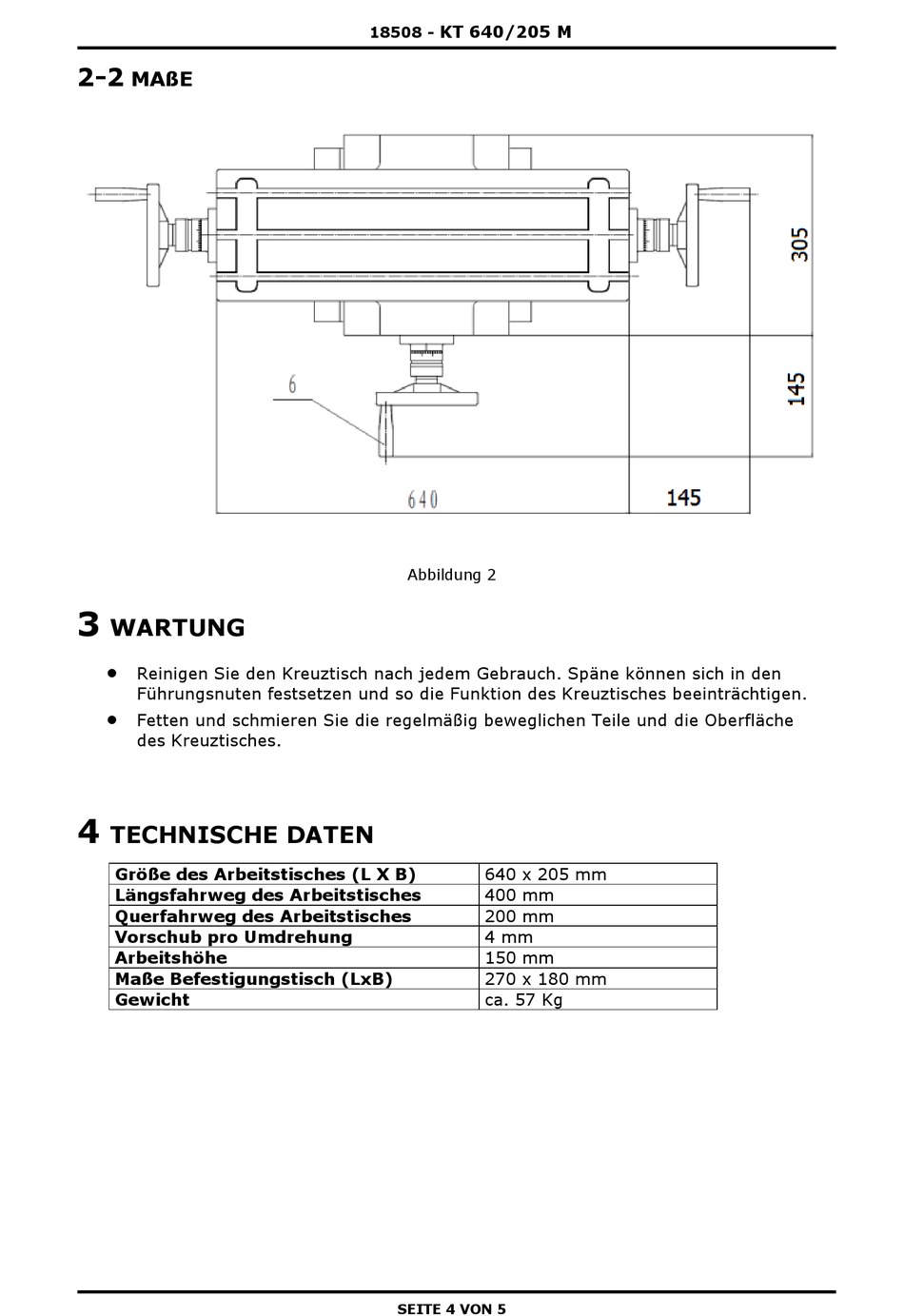

2-2
MAßE
3
WARTUNG
Reinigen Sie den Kreuztisch nach jedem Gebrauch. Späne können sich in den
Führungsnuten festsetzen und so die Funktion des Kreuztisches beeinträchtigen.
Fetten und schmieren Sie die regelmäßig beweglichen Teile und die Oberfläche
des Kreuztisches.
4
TECHNISCHE DATEN
Größe des Arbeitstisches (L X B)
Längsfahrweg des Arbeitstisches
Querfahrweg des Arbeitstisches
Vorschub pro Umdrehung
Arbeitshöhe
Maße Befestigungstisch (LxB)
Gewicht
KT 640/205 M
18508 -
Abbildung 2
640 x 205 mm
400 mm
200 mm
4 mm
150 mm
270 x 180 mm
ca. 57 Kg
SEITE 4 VON 5
