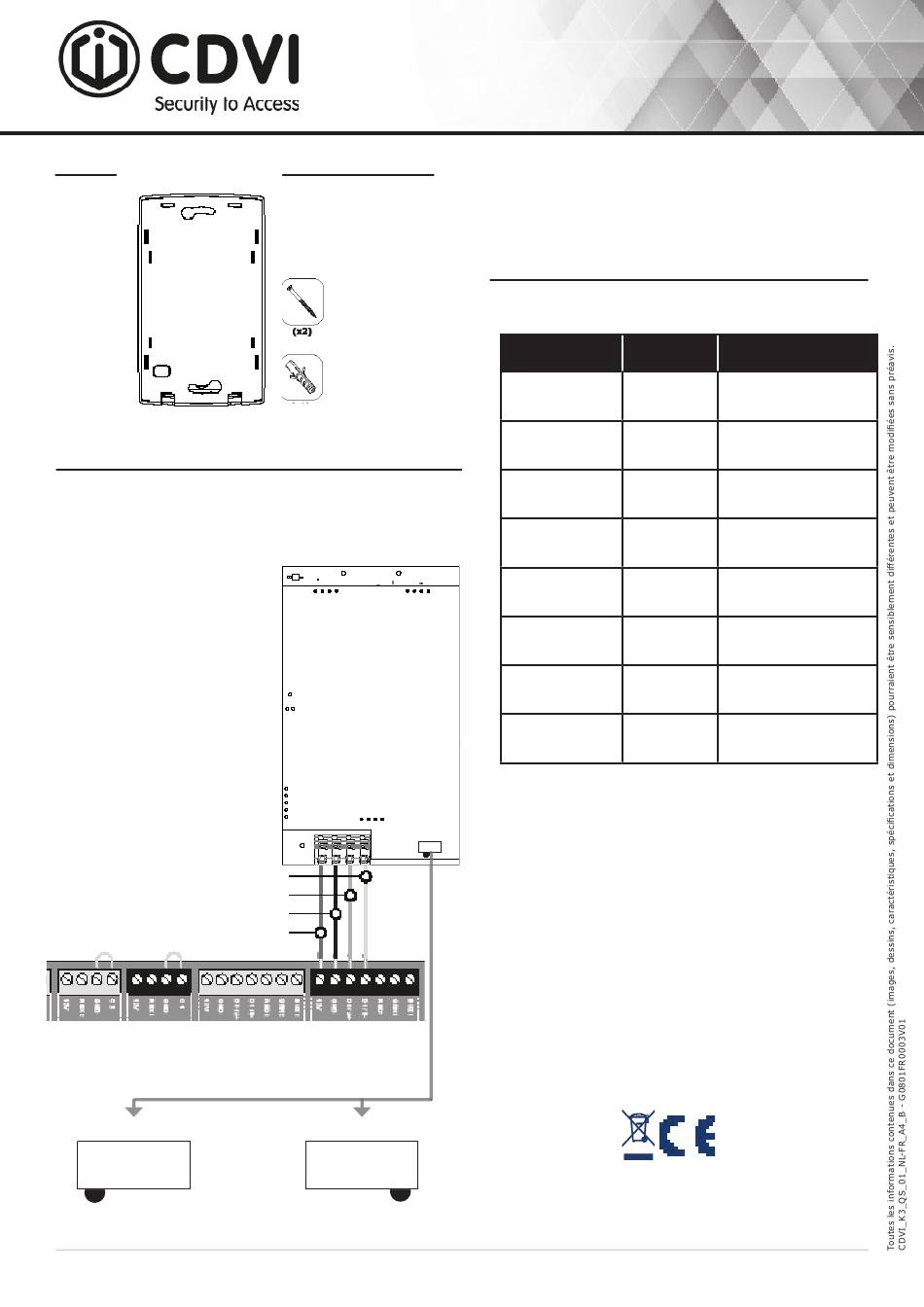

MONTAGE
UP
SCHÉMA DE CÂBLAGE
LECTEUR K3
Option lecteur sortie (uniquement
RS485):
Chaque contrôleur A22K supporte
l'option
lecteur
Entrée/Sortie,
lecteurs par porte.
Connecter les 2 lecteurs en parallèle
(comme indiqué ci-dessous)
Attention :
Mettre la position du switch avant
d'alimenter le lecteur , ou alors,
débrancher puis rebrancher le lecteur
si on change de dip switch vers le
mode sortie.
Les 2 lecteurs doivent être séparés
d'une distance de 20 cm pour éviter
toute interférence.
D1 / B- (RS485 BUS)
D0 / A+ (RS485 BUS)
CONTRÔLEUR A22K
LECTEUR ENTRÉE
Positionner le switch vers la gauche
côté bornier (réglage usine)
2
GND
12V DC
LECTEUR 1
LECTEUR 2
LECTEUR SORTIE
Positionner le switch
vers la droite
w w w . c d v i g r o u p . c o m
QUICK START
GUIDE D'INSTALLATION
Câble recommandé : CAT5e/6
Distance maximum entre le lecteur et le contrôleur 1 220 m
(câble AWG22).
INDICATEURS LED
L'état des LEDs lorsqu'elles sont connectées à la centrale
A22K.
Statut LED
Buzzer
Bleu fixe
Vert 5 sec.
5 clignotements
Bip fixe 3 sec. Accès refusé
rapides
Bleu clignotant
Vert clignotant
toutes les 3 sec.
Rouge
Bip régulier
Bip tous les 2
Rouge
LED rouge
clignotante
Note :
Les temporisations (ouverture de porte, pré-alarme, porte
restée ouverte trop longtemps) peuvent être modifiées
dans la fenêtre "Propriétés de la porte" du logiciel ATRIUM.
CDVI Benelux
Otegemstraat 241
8550 Zwevegem
+32 56 73 93 00
Description
En attente
-
(porte sécurisée)
Bip
Accès autorisé
Lecteur compromis
-
(perte de sa clé de
cryptage)
Calendrier de déver-
-
rouillage des portes
Alarme de porte forcée
Porte restée ouverte
sec.
Porte restée trop
Bip rapide
longtemps ouverte
