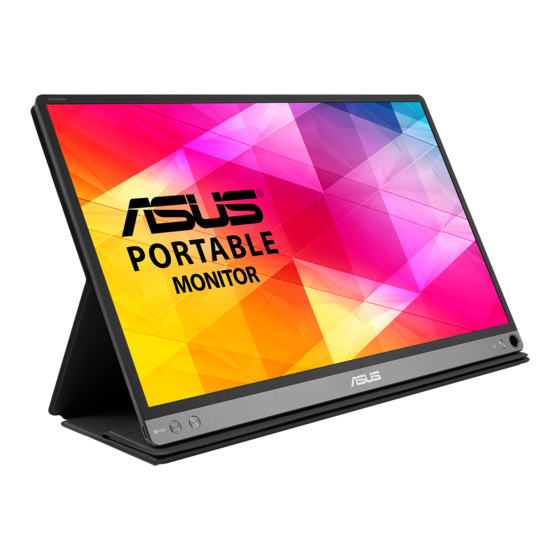

- Seite 1 MB16A Tragbarer USB Monitor Hybrid Signal Lösung Benutzerhandbuch...
- Seite 2 Sprache übersetzt werden, außer in Form einer im Besitz des Käufers verbleibenden Sicherheitskopie. Produktgarantie oder Service wird nicht verlängert, falls: (1) das Produkt repariert, modifiziert oder verändert wurde, sofern die Reparatur, Modifikation oder Änderung nicht schriftlich von ASUS autorisiert wurde; oder (2) die Seriennummer des Produktes unkenntlich gemacht wurde oder fehlt.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ..................iii Hinweise ...................... iv Hinweise zu Ihrer Sicherheit ..............vi Pflegen & Reinigen ..................vii Rücknahmeservices ................. viii Produktinformationen für das EU Energielabel ........viii Kapitel 1: Übersicht über das Produkt Willkommen! ................1-1 Packungsinhalt ................1-1 Einführung zum Monitor .............. -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: • Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... - Seite 5 Alle ASUS Produkte mit dem ENERGY STAR Logo entsprechen dem ENERGY STAR Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Der Monitor und der Computer werden nach 10 und 30 Minuten Inaktivität des Benutzers automatisch in den Ruhezustand versetzt. Klicken Sie mit der Maus oder drücken Sie eine beliebige Taste auf der Tastatur, um den Computer aufzuwecken.
-
Seite 6: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 7: Pflegen & Reinigen
• Die Anpassung der Lautstärkesteuerung und des Equalizer auf andere Einstellungen als die mittlere Position könnte die Ausgangsspannung des Ohr-/ Kopfhörers und somit den Schalldruckpegel erhöhen. Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. -
Seite 8: Darstellungssystematik In Dieser Anleitung
Weitere Informationen Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardware und Software-Produkten von ASUS. Besuchen Sie die Webseite http://www.asus.com Optionale Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. -
Seite 11: Willkommen
Willkommen! ® Vielen Dank für den Kauf eines ASUS Tragbarer USB Monitor! Der neueste ASUS Tragbarer USB Monitor bietet eine große Portabilität und Einfachheit für Ihr tägliches Leben und verbessert sowohl die Leistung als auch den Stil der Anzeige. Packungsinhalt Prüfen Sie, ob Ihr Karton des LCD-Monitors die folgenden Artikel enthält:... -
Seite 12: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht/Seitenansicht Menu Blue Light Filter Stromschalter/Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Blau Gelb Standby-Modus Blaulichtfilter: • Passt den Energiepegel des von der LED-Hintergrundbeleuchtung abgegebenen blauen Lichts an. - Seite 13 ASUS USB Typ-C Monitor MB16A...
- Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Monitorstandpositionen
Monitorstandpositionen Sie können den Monitor in den folgenden Positionen aufstellen. ASUS USB Typ-C Monitor MB16A... -
Seite 16: Anpassen Des Bildschirms
Anpassen des Bildschirms • Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. •... -
Seite 17: Anschluss Des Usb-Monitors An Das System
Wenn der Computer keine Typ-C Schnittstelle, sondern nur eine USB 3.0 Schnittstelle unterstützt, installieren Sie bitte zunächst den offiziellen Treiber von der ASUS Webseite. Auf der Webseite von ASUS finden Sie die neuesten Treiber und DisplayWidget Software. Einschalten des Monitors Drücken Sie die Ein-/Austaste . Siehe Seite 1-2 für die Position des Stromschalters. Die Betriebsanzeige leuchtet blau, wenn der Monitor EIN geschaltet ist. ASUS USB Typ-C Monitor MB16A... -
Seite 18: Hinweise
Hinweise Da dieses Produkt einen Magneten enthält, besteht die Gefahr der Beschädigung von Computerfestplatten und Gegenständen, die empfindlich auf Magnete reagieren. Bitte stellen Sie sicher, dass das Produkt nicht mit dem Computer gestapelt wird, wenn der Computer in Betrieb ist (eingeschaltet oder im Standbymodus), da sonst möglicherweise die Festplatte beeinflusst wird, was zu einem permanenten Datenverlust führen kann, oder das Computerdisplay aufgrund des automatischen Schutzmechanismus des Computers abgeschaltet wird. - Seite 19 ASUS USB Typ-C Monitor MB16A...
- Seite 20 Kapitel 2: Einrichtung...
-
Seite 21: Bildschirmmenü (Osd-Menü)
Taste zum Aufruf des Schiebereglers und verwenden Sie anschließend die Taste, um je nach Menüanzeige Ihre Änderungen vorzunehmen. Wählen Sie die Taste, um zum vorherigen Menü zurückzukehren oder um zu akzeptieren und zum vorherigen Menü zurückzukehren. ASUS USB Typ-C Monitor MB16A... -
Seite 22: Einführung In Die Osd-Funktionen
Diese Funktion enthält 8 Unterfunktionen, die Sie je nach Bedarf auswählen können. Jeder Modus hat eine Option zum Zurücksetzen, damit Sie Ihre Einstellung behalten bzw. zum voreingestellten Modus zurückkehren können. ASUS MB16A Splendid Standardmodus USB 1920 x 1080 @ 60Hz... - Seite 23 Ihre Augen (3) Bewegen Sie Ihre Augen diagonal. • Hochenergetisches blaues Licht kann zu einer Augenbelastung und AMD (altersbedingte Makuladegeneration) führen. Blaulichtfilter für 70% (max.) Reduzierung von schädlichem blauen Licht, um CVS (Computer Vision Syndrom) zu vermeiden. ASUS USB Typ-C Monitor MB16A...
- Seite 24 4:3 ist nur verfügbar, wenn sich die Eingangsquelle im 4:3-Format befindet. • VividPixel: Verbessert die Kontur des angezeigten Bildes und erzeugt hochwertige Bilder am Bildschirm. • ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. Kapitel 3: Bildschirmmenü (OSD-Menü)
-
Seite 25: Systemeinstellungen
4 Seiten des Bildschirms an und dient als ein einfaches und praktisches Werkzeug zur perfekten Ausrichtung mehrerer Monitore. GamePlus Hauptmenü GamePlus — Fadenkreuz GamePlus Fadenkreuz Timer Anzeigeausrichtung (Übungsmodus) GamePlus — Timer GamePlus — Timer — Position Position ASUS USB Typ-C Monitor MB16A... - Seite 26 • QuickFit: Ermöglicht eine Vorschau des Dokuments oder des Foto- Layouts direkt am Bildschirm, ohne dass Testkopien gedruckt werden müssen. Alignment: Dies erleichtert Designern und Benutzern die Organisation von Inhalt und des Layouts auf einer Seite, um ein einheitliches Aussehen und Gefühl zu erhalten. Ausrichtungsmuster 1 Ausrichtungsmuster 2 Alignment Grid 1...
-
Seite 27: Verknüpfung
Verknüpfung: Wählt eine Funktion für die Verknüpfungstaste aus. Wenn eine bestimmte Funktion ausgewählt oder aktiviert wird, wird Ihre Schnelltaste möglicherweise nicht unterstützt. Verfügbare Funktionsauswahlen für die Verknüpfung: Blaulichtfilter, Splendid, Helligkeit, Kontrast, Automatisch Drehen, Farbtemp., QuickFit, GamePlus. ASUS USB Typ-C Monitor MB16A... -
Seite 28: Technische Daten
Technische Daten Bildschirmtyp TFT-LCD Bildschirmgröße 15,6-Zoll-Breitbild (16:9, 39,62cm) Max. Auflösung 1920 x 1080 Pixelabstand 0,17925 mm Helligkeit (i.d.R.) 250 cd/m Kontrastverhältnis (i.d.R.) 800:1 Betrachtungswinkel (H/V) 178˚/178˚ CR>10 Anzeigefarben 262 K Ansprechzeit < 5 ms Splendid Video Enhancement Nein Splendid Auswahl 8 voreingestellte Videomodi Autom. -
Seite 29: Äußere Abmessungen
Äußere Abmessungen 27.0 [0.34] [1.06] 224.8 [8.85] 23.6 195.0 [7.68] [0.93] [0.24] 193.6 [7.62] ASUS USB Typ-C Monitor MB16A... -
Seite 30: Fehlerbehebung (Häufig Gestellte Fragen)
3.4 F ehlerbehebung (häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob das Gerät eingeschaltet ist. Die Betriebs-LED leuchtet orange, •... - Seite 31 Durch diesen Vorgang wird der interne abgesicherte Modus aktiviert. Lassen Sie die Blaulichtfilter Taste bitte los, nachdem das ASUS Logo angezeigt wurde. Nachdem das ASUS Logo verschwunden ist, wird die OSD- Meldung "Abgesicherter Modus" angezeigt. Sobald die OSD-Meldung "Abgesicherter Modus" verschwindet, stellen Sie bitte die Hintergrundfarbe auf weißes Bild oder fast...
-
Seite 32: Unterstützte Anzeigemodi
Unterstützte Anzeigemodi Auflösung Frequenz Horizontale Vertikale Pixel (MHz) Frequenz (KHz) Frequenz (Hz) 640x480 31,47(N) 59,94(N) 25,18 800x600 37,88(P) 60,32(P) 1024x768 48,36(N) 60,00(N) 1280x720 45,00(P) 60,00(N) 74,25 1280x960 60,00(P) 60,00(N) 1280x1024 63,98(P) 60,02(P) 1440x900 55,94(N) 59,89(P) 106,5 1680x1050 65,29(N) 60,00(P) 146,25 1920x1080 67,5(P) 60,00(P) - Seite 33 ASUS USB Typ-C Monitor MB16A 3-13...
- Seite 34 3-14 Kapitel 3: Bildschirmmenü (OSD-Menü)
