AMEi 6 iSET
POLSKI
Warunki bezpieczeństwa
Aby uniknąć obrażeń ciała i uszkodzeń
sprzętu, przed przystąpieniem do
montażu i eksploatacji absolutnie
niezbędne jest uważne przeczytanie
i przeanalizowanie niniejszych instrukcji
oraz uwag dotyczących bezpieczeństwa.
Nie rozmontowywać siłowników wyposażonych
w funkcję sprężyny bezpieczeństwa!
W przypadku niewłaściwej obsługi istnieje
ryzyko obrażeń ciała i śmierci!
Siłownik jest ciężki. Postępuj ostrożnie, aby
zapobiec obrażeniom ciała lub uszkodzeniu
produktu.
Połączenia elektryczne
Nie dotykać niczego na płytce
drukowanej!
Nie zdejmować pokrywy serwisowej
przed całkowitym odłączeniem
zasilania elektrycznego.
Długość kabla
Zalecany przekrój kabla
0–50 m
0,75 mm
2
> 50 m
1,5 mm
2
Połączenia elektryczne ❶
Mocowanie siłownika iSET do siłownika
ciśnieniowego ❷
Tryb gotowości do sterowania ręcznego
i ustawiania różnicy ciśnień ❸
Zakres wartości zadanych jest podany
na tabliczce znamionowej siłownika
ciśnieniowego*
1. Rozruch układu*
2. Przy pomocy zaworu z siłownikiem, na
którym jest regulowana różnica ciśnień,
ustawić przepływ na ok. 50%*
3. Nastawianie
• Obserwować wskazania manometru*
Uruchamianie trybu gotowości do
sterowania ręcznego
• Wciśnięcie przycisku
na siłowniku
zwiększa wartość nastawy (ściskanie
sprężyny)
• Wciśnięcie przycisku
zmniejsza wartość
nastawy (rozciąganie sprężyny)
Ustawienie przełącznika krańcowego dla
nastawy MIN./MAKS. Δp ❹
Za pomocą suwaka ① można ustawić
ograniczenie min. ∆p
Za pomocą suwaka ② można ustawić
ograniczenie maks. ∆p
Zamocować suwaki ①, ② za pomocą 2 śrub ③
Suwak ② może zostać uszczelniony ④
*
patrz instrukcje dla odpowiednie kombinacji
z siłownikiem/zaworem ciśnieniowym
AQ30568060085901-010202

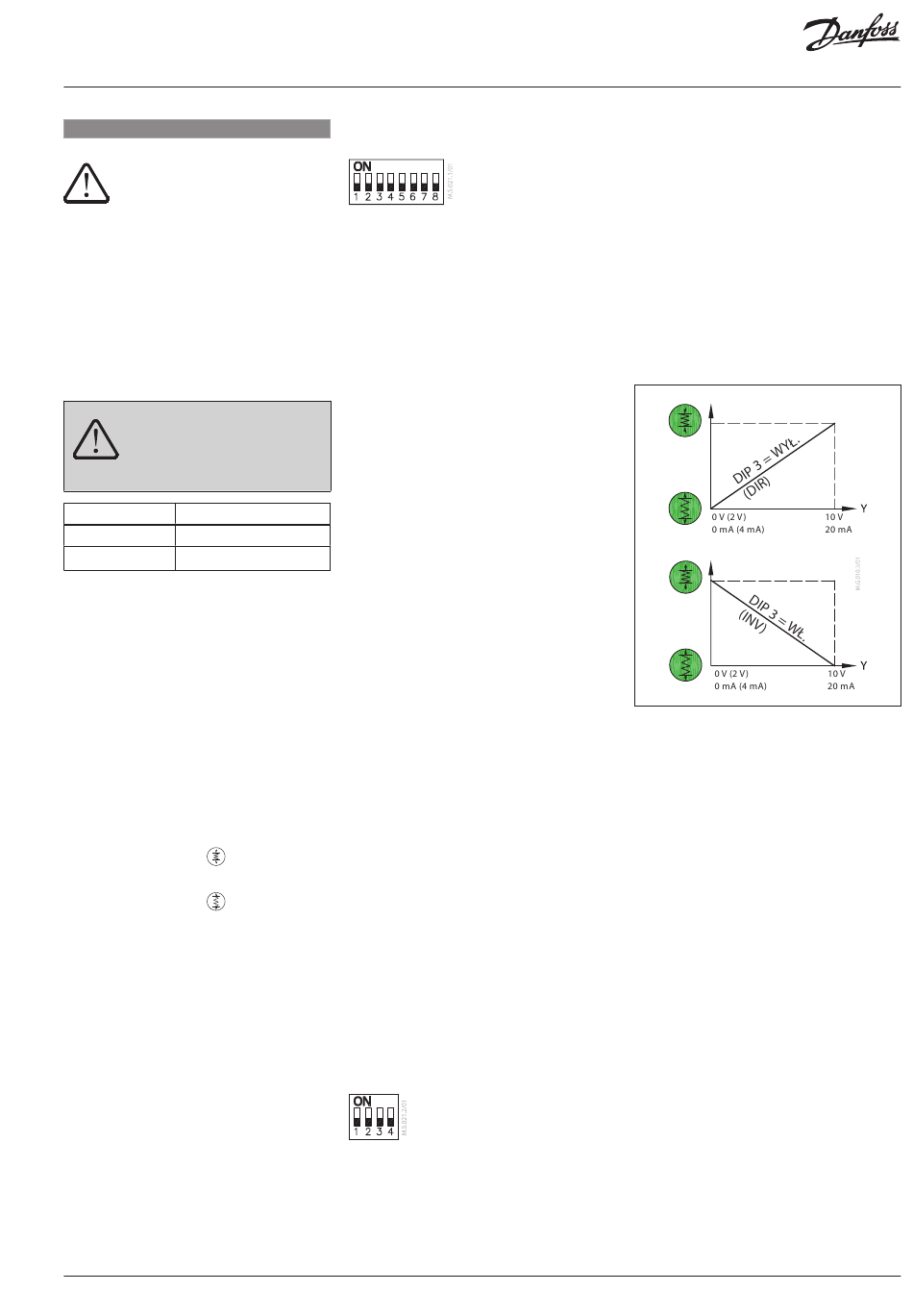

Ustawienia przełącznika DIP ❺
S1
S1/DIP 1
Wybór rodzaju sygnału wejściowego:
WYŁ.: sygnał wejściowy Y jest ustawiony
na napięcie (V)
WŁ.: sygnał wejściowy Y jest ustawiony
na prąd (mA)
S1/DIP 2
Wybór rodzaju sygnału wyjściowego:
WYŁ.: sygnał wyjściowy X jest ustawiony
na napięcie (V)
WŁ.: sygnał wyjściowy X jest ustawiony
na prąd (mA)
S1/DIP 3
Wybór zgodnego lub przeciwnego kierunku
działania siłownika (Rys. 2):
WYŁ.: Siłownik działa w kierunku zgodnym z
sygnałem wejściowym
WŁ.: Nie stosować w przypadku iSET
S1/DIP 4
Wybór pracy w trybie normalnym lub
sekwencyjnym
WYŁ.: siłownik pracuje w zakresie 0(2)–10 V lub
0(4)–20 mA
WŁ.: Siłownik pracuje w zakresie sekwencyjnym;
0–5 V lub (0–10 mA)
lub (5–10 V) lub (10–20 mA)
Wybór zakresu sygnału S1/DIP 6 ustawia zakres
sekwencyjny.
S1/DIP 5
0–10 V / 2–10 V – wejście/wyjście
WYŁ.: 0–10 V; sygnał wejściowy w zakresie
0–10 V (wejście napięciowe) lub w zakresie
0–20 mA (wejście prądowe)
WŁ.: 2 –10 V; sygnał wejściowy w zakresie 2–10 V
(wejście napięciowe) lub w zakresie 4–20 mA
(wejście prądowe)
Wybór zakresu sygnału S1/DIP 1 oraz DIP 2
ustawienie sygnału Y oraz X.
S1/DIP 6
Wybór zakresu sekwencyjnego:
WYŁ.: 0–5 V lub (0–10 mA)
WŁ.: 5–10 V lub (10–20 mA).
[S1/DIP 4 = WŁ.!]
S1/DIP 7
WYŁ.: iSET
WŁ.: iNET**
S1/DIP 8
nieużywany
**Patrz karta katalogowa AMEi 6 iNET
S2
S2/DIP 1
WYŁ.: analogowy sygnał sterujący MCV
WŁ.: 3-punktowy sygnał sterujący MCV
S2/DIP 2
WYŁ.: analogowy sygnał sterujący MCV
WŁ.: 3-punktowy sygnał sterujący MCV
S2/DIP 3
nieużywany
S2/DIP 4*
WYŁ.: Sygnał analogowy (V/mA)
Siłownik działa w trybie analogowym
WŁ.: MOD BUS
Siłownik działa w trybie cyfrowym
*W trybie analogowym S2/DIP 4 = WYŁ.
przełączniki DIP S1/DIP 1–7 działają jako wejścia
analogowe.
W trybie cyfrowym S2/DIP 4 = WŁ.
przełączniki DIP S1/DIP 1–7 działają jako adresy
cyfrowe.
W trybie cyfrowym Modbus RS485 może
być stosowany w celach monitorowania lub
pozycjonowania siłownika AMEi 6.
Kalibracja ❻
Kalibracja do żądanego skoku siłownika
ciśnieniowego (ustawienie min./maks. sprężyny).
Przed kalibracją wyjechać siłownikiem z pozycji
krańcowych (należy zapewnić minimalny odstęp
pomiędzy suwakami ①,② i trzpieniem na
wyłączniku krańcowym ③).
Aby rozpocząć procedurę kalibracji, należy
wcisnąć przycisk RESET i przytrzymać go przez
5 sekund, aż zacznie migać zielone światło.
Pozycje krańcowe siłownika są automatycznie
ustawiane na postawie wstępnie ustawionych
pozycji przełączników krańcowych ①,②.
Siłownik przechodzi w tryb postojowy i zaczyna
reagować na sygnał sterujący. W zależności od
ustawienia min./maks. Δp (położenie suwaków
① i ②), kalibracja może trwać do ~1 godz.
(w przypadku, gdy ustawiony jest maksymalny
dostępny skok Δp).
Procedurę kalibracji należy powtarzać przy
każdej zmianie ustawienia min./maks. sprężyny
(zmiana położenia suwaków ① i ②).
Sygnalizacja LED ❼
Wymiary ❽
