AMEi 6 iSET
FRANÇAIS
Remarques de sécurité
Afin d'éviter des accidents corporels
ou d'endommager les appareils, il
est absolument essentiel de lire et
d'étudier attentivement ces instructions et ces
consignes de sécurité avant l'assemblage et
l'utilisation.
Ne pas démonter les actionneurs qui possèdent
une fonction de ressort de sécurité ! Une
manipulation incorrecte peut entraîner
des blessures mortelles !
L'actionneur est lourd. Le manipuler avec
précaution afin d'éviter des dommages
physiques ou matériels.
Raccordement
Ne touchez pas la carte de circuit
imprimé !
Ne pas retirer le capot avant d'avoir
totalement coupé l'alimentation.
Longueur du
Section recommandée
raccordement
du câblage
0-50 m
0,75 mm
2
> 50 m
1,5 mm
2
Raccordement électrique ❶
Montage de l'actionneur iSET sur
l'actionneur pressostatique ❷
Mode veille pour le fonctionnement
manuel et le réglage de la pression
différentielle ❸
Plage de consigne, voir la plaque signalétique
sur l'actionneur pressostatique*
1. Démarrage du système *
2. Régler le débit d'une vanne motorisée, où la
pression différentielle est régulée, sur 50 %
environ *
3. Réglage
• Observer les indicateurs de pression *
Activer le mode veille pour le
fonctionnement manuel
• Une pression sur la touche
l'actionneur augmente la valeur de
consigne (compression du ressort)
• Une pression sur la touche
la valeur de consigne (allongement du
ressort)
Réglage de commutateur de fin pour
réglage Δp MIN/MAX ❹
Le curseur ① peut être réglé sur ∆p min. limite
Le curseur ② peut être réglé sur ∆p max. limite
Fixer les curseurs ①, ② avec 2 vis ③
Le curseur ② peut être scellé ④
*
voir les instructions concernant la
combinaison vanne/actionneur pressostatique
Réglage du sélecteur de fonction DIP ❺
S1
S1/DIP 1
Sélecteur de type de signal d'entrée :
ARRÊT : Le signal d'entrée Y est réglé sur tension
(V)
12 | © Danfoss | 2021.06
MARCHE : Le signal d'entrée Y est réglé sur
intensité (mA)
S1/DIP 2
Sélecteur de type de signal de sortie :
ARRÊT : Le signal de sortie X est réglé sur tension
(V)
MARCHE : Le signal de sortie X est réglé sur
intensité (mA)
S1/DIP 3

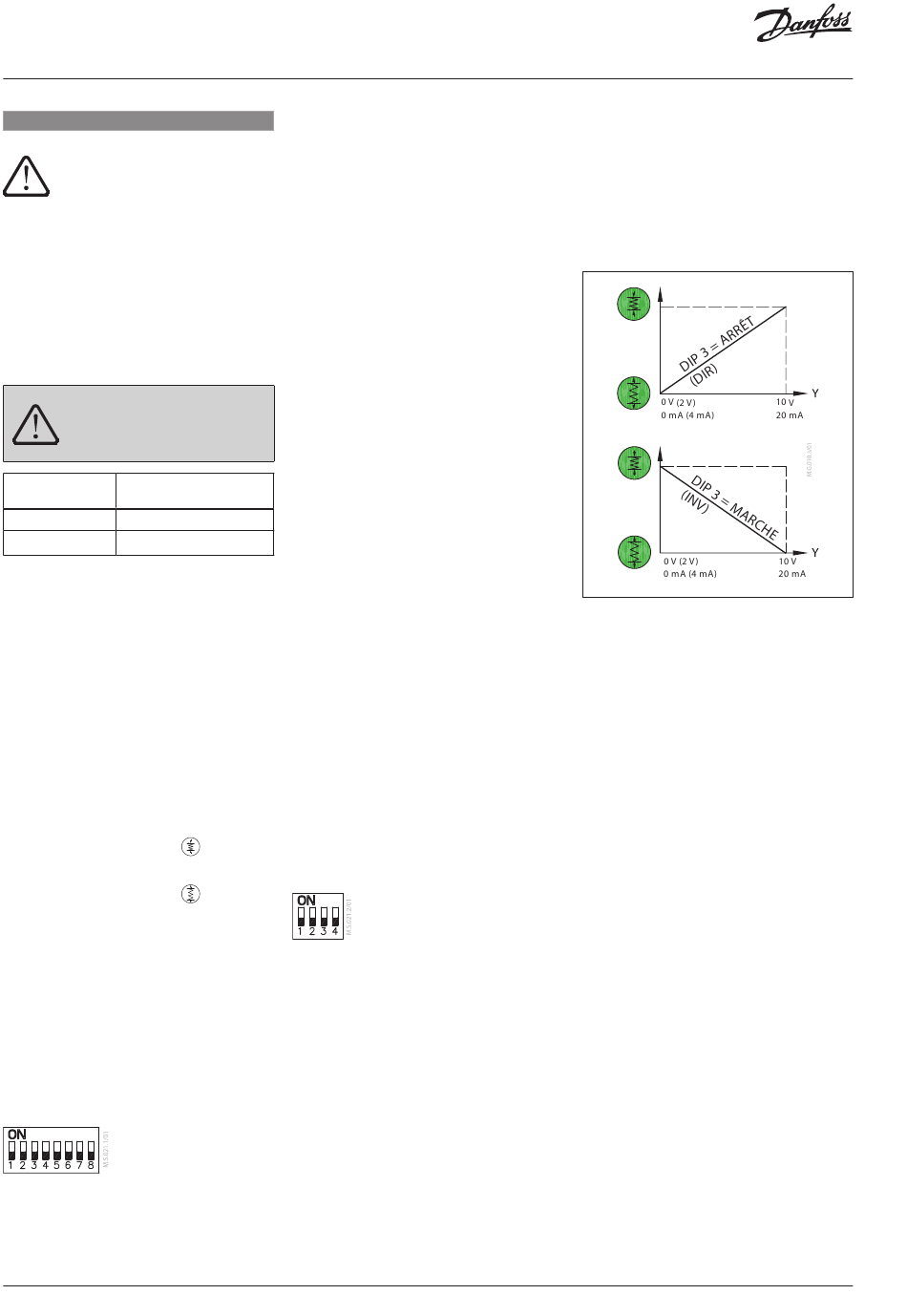

Sélecteur d'action directe ou inverse (Fig. 2) :
ARRÊT : L'actionneur agit directement
sur le signal d'entrée
MARCHE : Ne pas utiliser pour iSET
S1/DIP 4
Sélecteur de mode normal ou séquentiel :
ARRÊT : L'actionneur fonctionne sur la plage de
0(2) à 10 V ou de 0(4) à 20 mA
MARCHE : L'actionneur fonctionne sur une plage
séquentielle ; 0-5 V ou (0-10 mA) ou (5-10 V) ou
(10-20 mA)
Le sélecteur de plage de signal S1/DIP 6
détermine la plage séquentielle.
S1/DIP 5
0-10 V/2-10 V – Entrée/sortie
ARRÊT : 0-10 V ; le signal d'entrée se situe dans
une plage de 0 à 10 V (tension d'entrée) ou de 0
à 20 mA (courant d'entrée)
MARCHE : 2 –10 V ; le signal d'entrée se situe
dans une plage de 2 à 10 V (tension d'entrée) ou
de 4 à 20 mA (courant d'entrée)
Le sélecteur de plage de signaux S1/DIP 1 et DIP
2 détermine les signaux Y et X.
S1/DIP 6
Sélecteur de plage séquentielle :
ARRÊT : 0-5 V ou (0-10 mA)
MARCHE : 5-10 V ou (10-20 mA)
[S1/DIP 4 = MARCHE !]
S1/DIP 7
ARRÊT : iSET
MARCHE : iNET **
S1/DIP 8
Non utilisé
de
** Reportez-vous à la fiche technique AMEi 6 iNET
S2
réduit
S2/DIP 1
ARRÊT : signal de commande de vanne de
régulation motorisée (MCV) analogique
MARCHE : signal de commande de vanne de
régulation motorisée (MCV) 3 points
S2/DIP 2
ARRÊT : signal de commande de vanne de
régulation motorisée (MCV) analogique
MARCHE : signal de commande de vanne de
régulation motorisée (MCV) 3 points
S2/DIP 3
Non utilisé
S2/DIP 4*
ARRÊT : Signal analogique (V/mA)
L'actionneur fonctionnement en mode
analogique
MARCHE : MODBUS
L'actionneur fonctionne en mode numérique
*En mode analogique S2/DIP 4 = ARRÊT, les
interrupteurs DIP S1/DIP 1-7 ont des fonctions
actives.
En mode numérique S2/DIP 4 = MARCHE , les
interrupteurs DIP S1/DIP 1-7 servent d'adresses
numériques.
En mode numérique, le Modbus RS485 peut
servir soit pour la surveillance soit pour le
positionnement de l'actionneur AMEi 6.
Étalonnage ❻
Étalonnage de la course d'actionneur
pressostatique souhaitée (réglage min-max du
ressort).
Avant l'étalonnage, actionnez l'actionneur hors
des positions de fin de course (l'écart minimal
entre les curseurs ①, ② et la goupille de contact
de fin de course ③ doit être garanti).
Pour lancer la procédure d'étalonnage, appuyez
et maintenez la touche RESET enfoncée pendant
5 secondes jusqu'à ce que le témoin vert
se mette à clignoter. Les positions de fin de
course de l'actionneur sont automatiquement
déterminées sur la base des curseurs de position
de contact de fin de course ①,②. L'actionneur
passe en mode stationnaire et commence à
répondre au signal de commande. En fonction
du réglage Δp min-max (position des curseurs
① et ②), l'étalonnage peut prendre jusqu'à
1 h (si la course Δp maximale disponible est
sélectionnée).
La procédure d'étalonnage doit être ré-exécutée
à chaque modification du réglage min/max du
ressort (changement de la position des curseurs
① et ②).
Signalisation LED ❼
Dimensions ❽
AQ30568060085901-010202
Fig. 2
