Menü "Experte"
126
3.3.2 Untermenü "Analog IP"
Für jedes Analog I/O-Modul des Gerätes gibt es ein Untermenü Analog IP. Dieses
Untermenü bezieht sich auf die Klemmen 4 bis 8 dieses Moduls (Analogeingang). Sie
werden primär für den Anschluss eines RTD verwendet. Für die Klemmen 1 bis 3
(Analogeingang oder -ausgang) siehe →  134.
1
E
2
1
CDI
i
1 3
F
2 4
HR
on
WP
POWER
SIM

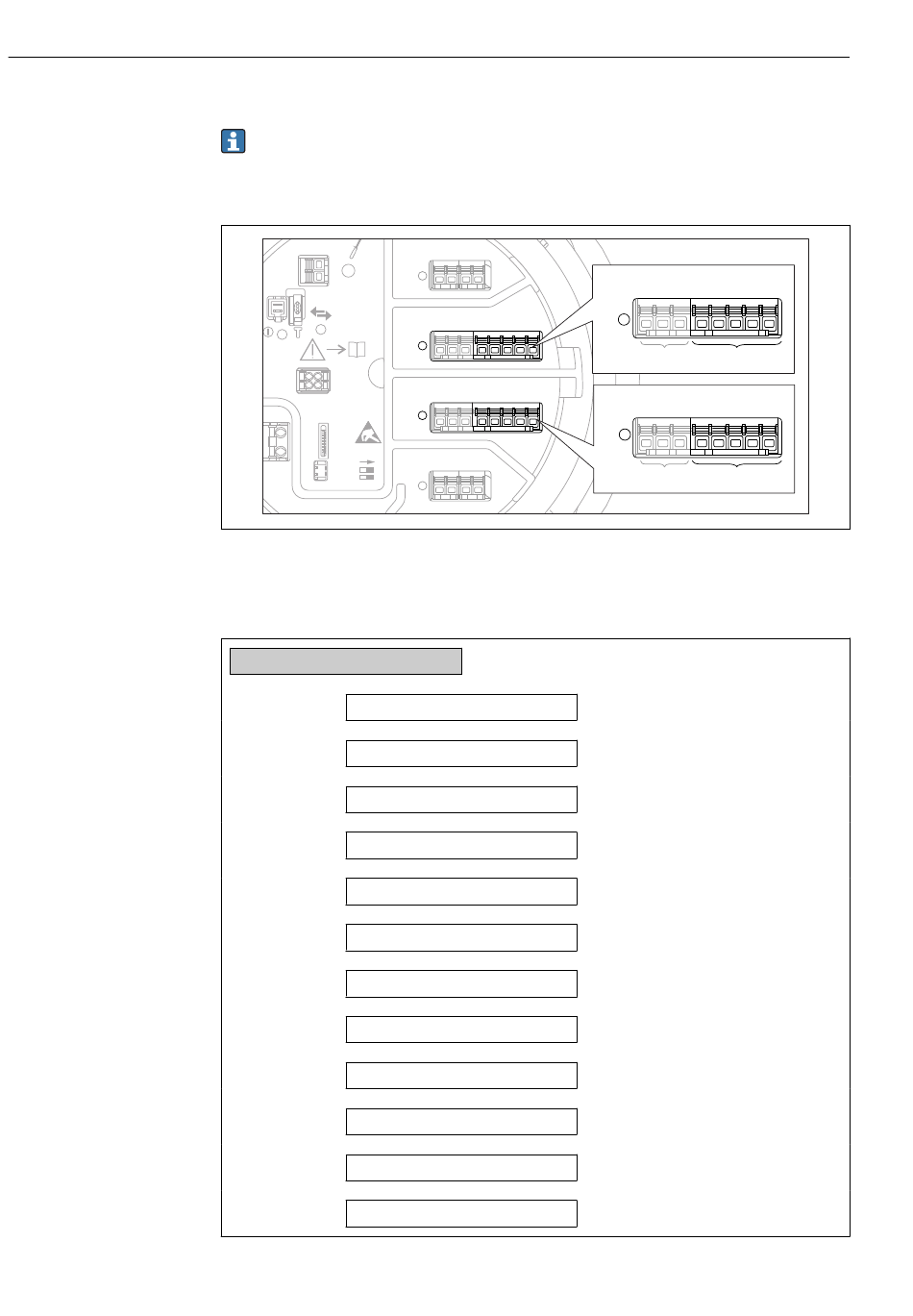

 1 Klemmen für das Untermenü "Analog IP" ("B4-8" bzw. "C4-8")
Navigation  Experte → Ein/Ausgang → Analog IP
‣
Analog IP
Betriebsart
RTD Typ
Widerst. Offset
RTD verb. Typ
Prozesswert
Prozessvariable
0 % Wert
100 % Wert
Eingangswert %
Eingangs Wert
Temperaturoffset
Min Fühler Temp.
D
1 2 3 4
C
1 2 3 4 5 6 7 8
B
1 2 3 4 5 6 7 8
A
1 2 3 4
Proservo NMS83
C
1 2 3 4 5 6 7 8
C1-3 C4-8
B
1 2 3 4 5 6 7 8
B1-3 B4-8
→  127
→  127
→  128
→  128
→  129
→  129
→  129
→  130
→  130
→  130
→  131
→  131
