LINEARlight Track Schienensystem
für OSRAM LINEARlight LED-Module

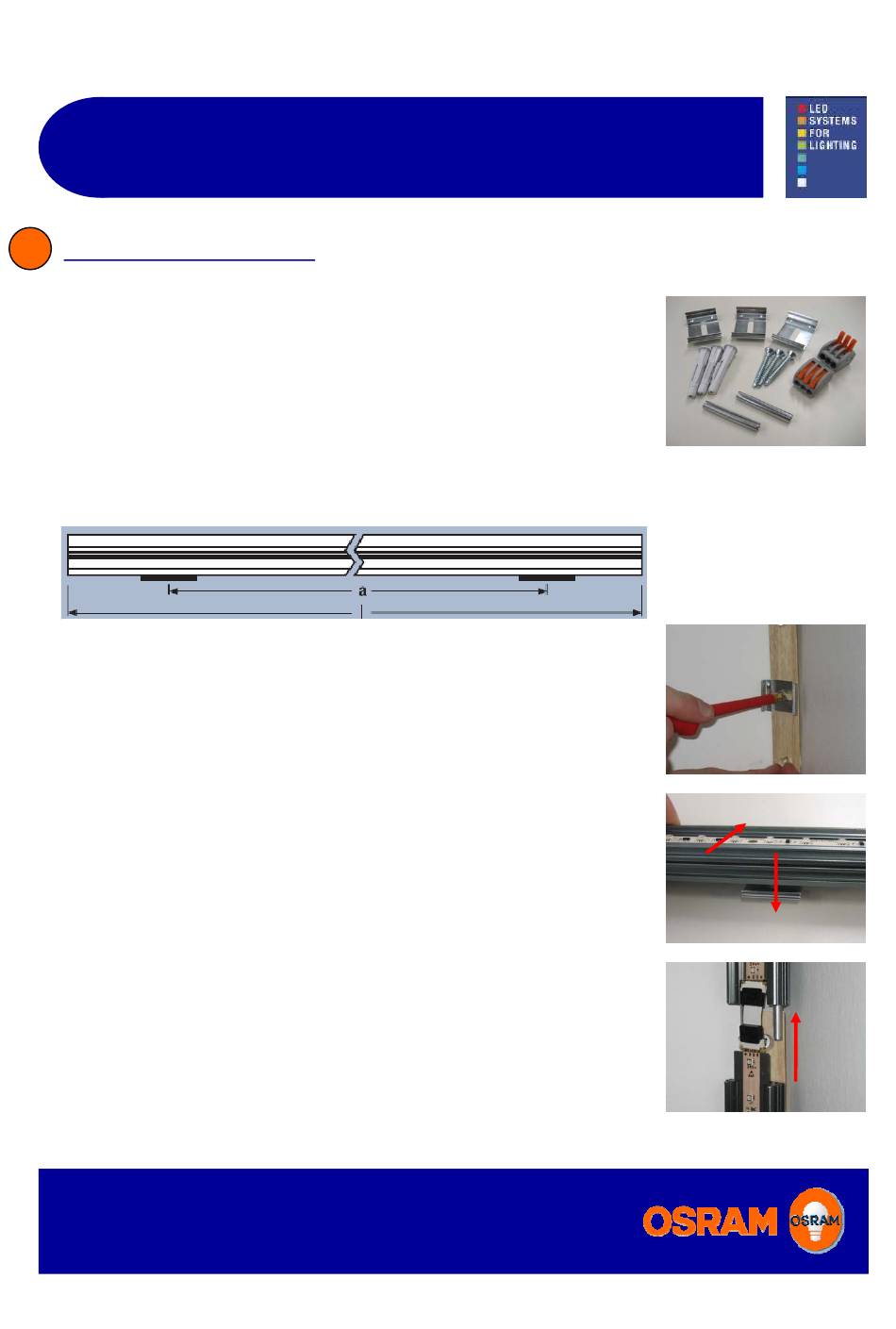

Lichtbandmontage des Schienensystems
E
Benötigte Materialien (5.1):
• LINEARlight Track Systeme mit vormontiertem LED-Modulen
• Montageklammern und Montagestifte
• Dübel und Schrauben; müssen abhängig von der Montagefläche gewählt
werden
• Leuchtenklemmen
Steckverbinder-Systeme
• Werkzeug: Bohrmaschine, Akkuschrauber/Schraubendreher, Meterstab
Zeichnen Sie die Bohrlöcher an. Den empfohlenen Abstand der Montageklips
entnehmen sie bitte der folgenden Zeichnung.
LT-H047
LT-H143
Bohren Sie an den gekennzeichneten Stellen die Löcher für die verwendeten
Dübel. Bei einer Montage auf Holz kann ein Vorbohren entfallen.
Befestigen Sie mittels geeigneter Schrauben die Montageklammern. Dabei ist
zubrachten das diese sich nicht zu stark verbiegen (5.2).
Setzen Sie das erste Modul seitlich in eine Seite der Montageklammern ein (1)
und klipsen Sie es auf der andren Seite fest (2). (5.3)
Stecken Sie 2 Montagestifte zu einem Viertel in das bereits montierte Modul.
Setzen Sie ein weiteres Modul wie oben beschrieben in die Montageklammern,
lassen Sie allerdings ca. 5cm Platz zum vorhergehendem Modul.
Ziehen Sie nun den Montageeinschub eines der Module etwas hervor und
verbinden Sie die Module elektrisch mittels des CONNECTsystems.
Danach schieben Sie das zweite Modul vorsichtig auf die Montagestifte des
ersten, der Montageeinschub gleitet dabei wieder in das Modul.
Die
Leitungen
des
Aluminiumprofil gedrückt werden.
Wiederholen Sie diese Schritte für alle weiteren Module des Lichtbandes. (5.4)
zum
elektrischen
Anschluss
l [mm]
Länge der Schiene
464
1424
CONNECTsystems
können
der
Zuleitung
a [mm]
Empfohlener Montageabstand
für Klammern
232 (2 Stück)
475 (3 Stück)
danach
etwas
Seite 5 von 6
an
die
1
in
das
5.1
5.2
2
5.3
5.4
