LINEARlight Track Schienensystem
für OSRAM LINEARlight LED-Module
Montage flexibler Module (LINEARlight Flex LM10A,
C
LM10P, LM10L) im Schienensystem
Benötigte Materialien:
• LINEARlight Track System inkl. Montageschiene (Aluminium), Abdeckung
(PMMA), Endkappen
• Flexibles LED-Modul z.B.: LM10A, LM10P, LM10L
• CONNECTsystem LM-2x Flex oder LM-4x Flex
• Werkzeug: Kreuzschraubendreher PH1, Reinigungstuch, Ethylalkohol o. ä.

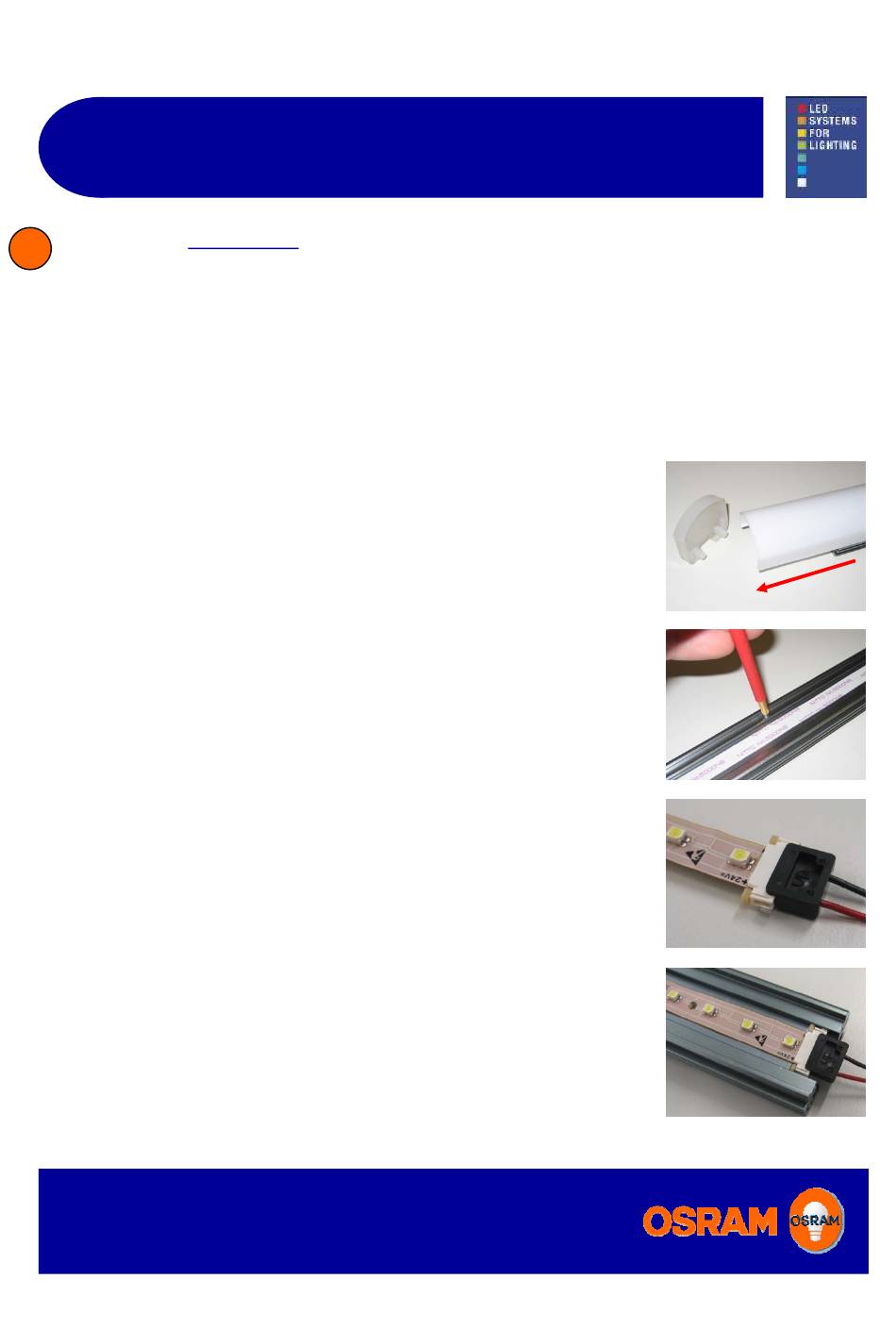

Vor der Montage des Moduls müssen die seitlichen Endkappen des LINEARlight
Track Systems abgenommen werden. Bei der Demontage der optischen
Abdeckung ist darauf zu achten dass diese nur seitlich heraus gezogen und
NICHT mit einem Werkzeug abgehebelt werden darf. (3.1)
Die kleinen Schrauben, welche den Montageeinschub halten, sollten vor der
Montage gelöst werden. Für die Montage flexibler LED Module ist der
Montageeinschub ggf. umzudrehen, so dass sich der Klebestreifen auf der
Unterseite befindet. Alle LINEARlight Flex Module sind selbstklebend; sie sollten
generell nur auf glatten und gereinigten Oberflächen verarbeitet werden. (3.2)
Bei Verwendung des LINEARlight CONNECTsystems sollten die Stecker der
Einspeiser und Verbinder vor der Montage an das Modul angebracht werden.
Dies erleichtert die Positionierung auf dem Aluminiumeinschub. Dazu sind vorher
5-10mm des Klebestreifens abzuziehen. Die Stecker lassen sich ohne größeren
Kraftaufwand auf-/abstecken. Achten Sie auf richtige Polung der Anschlüsse.
Nähere Informationen zum CONNECTsystem entnehmen Sie bitte dem
zugehörigen Datenblatt. (3.3)
Fixieren Sie das Modul mit dem dafür vorgesehen Klebestreifen, an der
Rückseite des Moduls, im Schienensystem. Positionieren Sie das Modul auf
dem Montageeinschub so, dass die Vorderkanten der Steckverbinder mit dem
Montageeinschub abschließen. Achten Sie darauf, dass das Modul über seine
ganze Länge gleichmäßig fixiert ist und keine Biegungen oder Knicke auftreten.
Dies würde die thermische Belastbarkeit und damit die Lebensdauer des Moduls
deutlich verringern und die Leiterbahnen sowie elektronischen Bauteile könnten
beschädigt werden. (3.4)
Seite 3 von 6
3.1
3.2
3.3
3.3
