LINEARlight Track Schienensystem
für OSRAM LINEARlight LED-Module

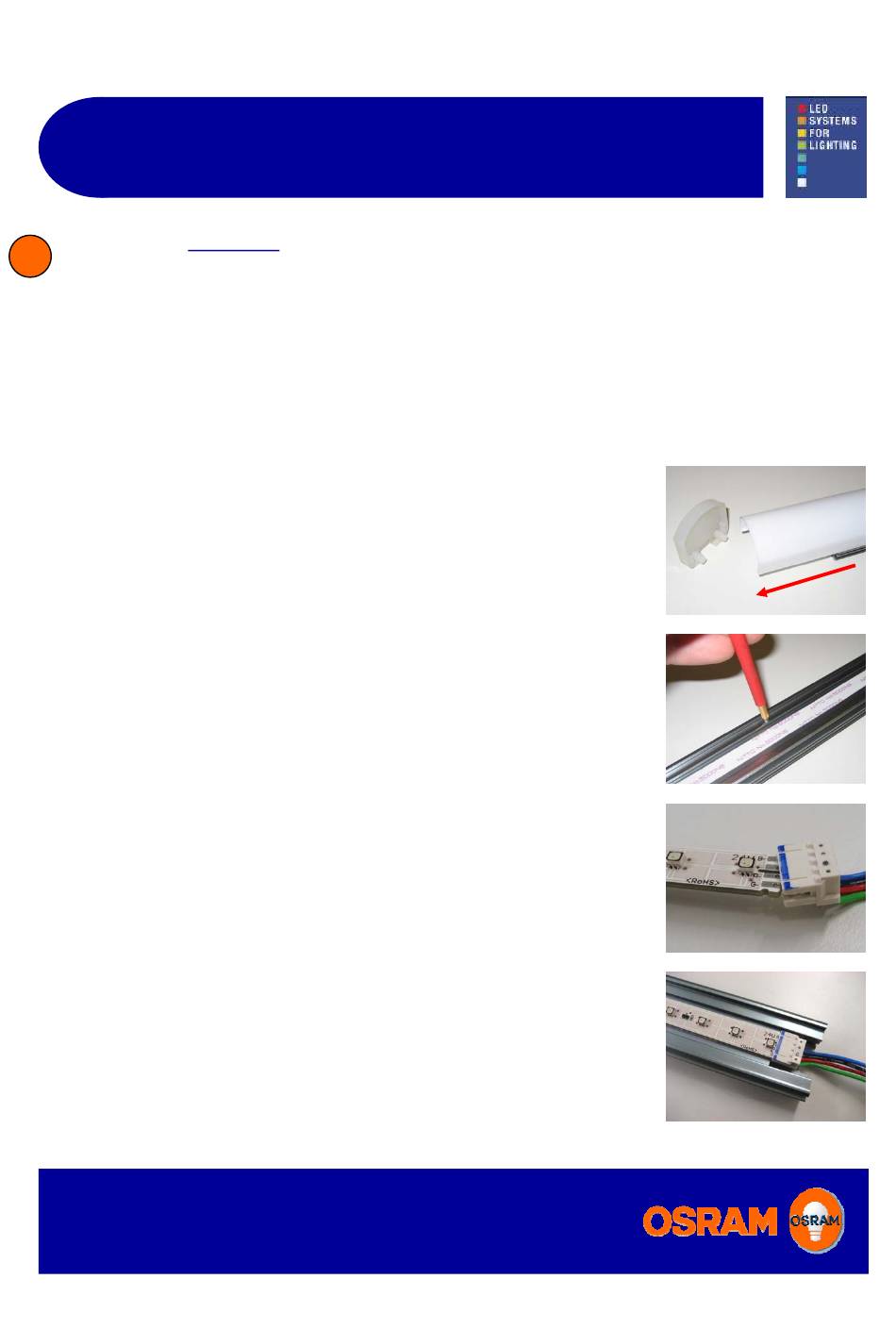

Montage starrer Module (LINEARlight LM01A, LM01M)
B
im Schienensystem
Benötigte Materialien:
• LINEARlight Track System inkl. Montageschiene (Aluminium), Abdeckung
(PMMA), Endkappen
• Starres LED-Modul z.B.: LM01A, LM01M
• CONNECTsystem LM-2x oder LM-4x
• Werkzeug: Kreuzschraubendreher PH1, Reinigungstuch, Ethylalkohol o. ä.
Vor der Montage des Moduls müssen die seitlichen Endkappen des LINEARlight
Track Systems abgenommen werden. Bei der Demontage der optischen
Abdeckung ist darauf zu achten, dass diese nur seitlich heraus gezogen und
NICHT mit einem Werkzeug abgehebelt werden darf. (2.1)
Die kleinen Schrauben, welche den Montageeinschub halten, sollten vor der
Montage gelöst werden. Für die Montage starrer LED Module ist ein
Klebestreifen
auf
Montageeinschub muss ggf. umgedreht werden, so dass sich der Klebestreifen
auf der Oberseite befindet. Es ist darauf zu achten, dass die aufzuklebende
Rückseite des LED-Moduls staub- und fettfrei ist, um optimale mechanische
und thermische Verbindung zu gewährleisten. (2.2)
Bei Verwendung des LINEARlight CONNECTsystems sollten die Stecker der
Einspeiser und Verbinder vor der Montage an das Modul angebracht werden.
Dies erleichtert die Positionierung auf dem Aluminiumeinschub. Die Stecker
lassen sich ohne größeren Kraftaufwand auf-/abstecken. Achten Sie auf richtige
Polung
der
Anschlüsse.
entnehmen Sie bitte dem zugehörigen Datenblatt. (2.3)
Fixieren Sie das Modul mit dem dafür vorgesehen Klebestreifen im
Schienensystem. Positionieren Sie die Module auf dem Montageeinschub so,
dass
die
Vorderkanten
abschließen. Achten Sie darauf, dass das Modul über seine ganze Länge
gleichmäßig fixiert ist und keine Biegungen oder andere mechanische
Belastungen auftreten. Dies würde die thermische Belastbarkeit und damit die
Lebensdauer des Moduls deutlich verringern. (2.4)
einer
Seite
des Montageeinschubs vorhanden. Der
Nähere
Informationen
der
Steckverbinder
zum
CONNECTsystem
mit
dem
Montageeinschub
Seite 2 von 6
2.1
2.2
2.3
2.4
