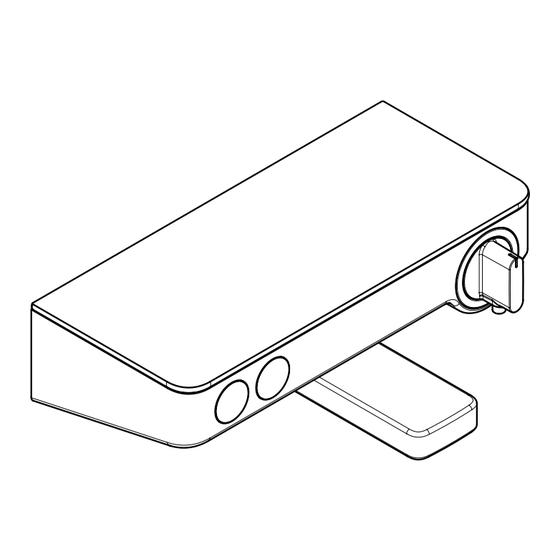

- Seite 1 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung ShowerTablet Select 300 13175XX9 ShowerTablet Select 300 13177009...
-
Seite 2: Installation Instructions
English Adjustment (see page 6) Safety Notes After the installation, the output temperature of the thermostat must be checked. A Gloves should be worn during installation to prevent crushing and cutting correction is necessary if the temperature measured at the output differs from the injuries. temperature set on the thermostat. The product may only be used for bathing, hygienic and body cleaning Maintenance (see page 8) purposes. Children as well as adults with physical, mental and/or sensoric impairments • The check valves must be checked regularly according to DIN EN 1717 in must not use this product without proper supervision. Persons under the accordance with national or regional regulations (at least once a year). influence of alcohol or drugs are prohibited from using this product. • To guarantee the smooth running of the thermostat, it is necessary from time to The hot and cold supplies must be of equal pressures. time to turn the thermostat from total hot to total cold. Installation Instructions Dimensions (see page 10) • Prior to installation, inspect the product for transport damages. After it has been Flow diagram (see page 10) installed, no transport or surface damage will be honoured. • The pipes and the fixture must be installed, flushed and tested as per the Shower outlet applicable standards. Bath Spout • The plumbing codes applicable in the respective countries must be observed. Spare parts (see page 12) • During installation of the product by qualified trained personnel, make sure that XX = Colors the entire fastening surface is even and smooth (no protruding seams or tile... -
Seite 3: Sicherheitshinweise
Deutsch Safety Function (siehe Seite 7) Sicherheitshinweise Dank der Safety Function lässt sich die gewünschte Höchsttemperatur von z. B. Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen max. 42 ºC voreinstellen. Handschuhe getragen werden. Justierung (siehe Seite 6) Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt werden. Nach erfolgter Montage muss die Auslauftemperatur des Thermostaten überprüft Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen werden. Eine Korrektur ist erforderlich wenn die an der Entnahmestelle gemessene Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen, Temperatur von der am Thermostaten eingestellten Temperatur abweicht. die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht Wartung (siehe Seite 8) benutzen. Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen • Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in Übereinstim- müssen ausgeglichen werden. mung mit nationalen oder regionalen Bestimmungen auf ihre Funktion geprüft werden (mindestens einmal jährlich). Montagehinweise • Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der Thermos- • Vor der Montage muss das Produkt auf Transportschäden untersucht werden. tat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt werden. Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt. Maße (siehe Seite 10) • Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, Durchflussdiagramm (siehe Seite 10) gespült und geprüft werden. • Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten. ... - Seite 4 X + 38 mm SW 27 mm SW 5 mm 2x - 4x SW 5 mm SW 3 mm (4 Nm) (3 Nm)
- Seite 5 X + 38 mm SW 27 mm SW 5 mm SW 5 mm SW 3 mm (4 Nm) (3 Nm)
- Seite 7 z. B. 42° C for example 42° C...
- Seite 8 SW 5 mm SW 3 mm SW 22 mm SW 22 mm SW 5 mm (4 Nm) (4 Nm) SW 3 mm red ⁄ rot (3 Nm)
- Seite 9 SW 3 mm (3 Nm) SW 22 mm (4 Nm) SW 22 mm red ⁄ rot SW 3 mm (3 Nm)
- Seite 10 ShowerTablet Select 300 ShowerTablet Select 300 13175XX9 13177009 16 0 13 5 21 - 21 - G 1 / 2 G 1 / 2 19 2 13 5 16 0 3 0 2 3 0 2 ± 12 ± 12 15 0 15 0 3 0 0...
- Seite 11 Cleaning recommendation / Warranty / Contact Reinigungsempfehlung / Garantie / Kontakt °C °C °C °C open / öffnen close / schließen °C °C > 40 °C hot / warm cold / kalt...
- Seite 12 98129000 98369000 (14x2) 92340000 98412000 (M6x16) (49x2) 98368000 95392000 (M28x1,5) 98140000 92839000 (20x1) 98367000 (6 l/min) Hansgrohe · Auestraße 5 – 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
