Bedienung

Anzeigen der Minimal- und Maximalwerte
Verwenden Sie das optionale Anzeige- & Bediengerät OPA-S, um die gemessenen VOC sowie Temperatur Minimal- und
Maximalwerte auszulesen oder zurückzusetzen.
1. Entfernen Sie das SRC-Gehäuse von der Befestigungsplatte (siehe Installationsanleitung SRC-Q1T1 Nr.
70-000809 http://www.vectorcontrols.com/).
2. Schließen Sie das Bediengerät OPA-S an den Anschluss OPA-S am SRC an (siehe Abschnitt "Anschlussschema"
auf Seite 4). Der VOC- und Temperaturmesswert wird angezeigt.
3. Drücken Sie die Taste "Auf", um die Maximalwerte zu sehen oder die Taste "Ab", um die Minimalwerte zu sehen.
4. Um den Minimalwert zurückzusetzen, drücken Sie die "Ab"-Taste für mindestens 5 Sekunden und warten, bis sich
der Wert ändert.
5. Um den Maximalwert zurückzusetzen, drücken Sie die "Auf"-Taste für mindestens 5 Sekunden und warten, bis
sich der Wert ändert.
Relais Ausgang
Der Relaisausgang signalisiert den VOC-Wert der Raumluft. Das Relais ist ausgeschaltet, wenn der VOC-Wert niedrig ist,
und eingeschaltet, wenn der VOC-Wert hoch ist. Der Ausgang kann zur Steuerung einer Lüftungsanlage verwendet
werden. Die Schaltpegel können programmiert werden (siehe Abschnitt "Konfiguration der Eingänge", Seite 6).

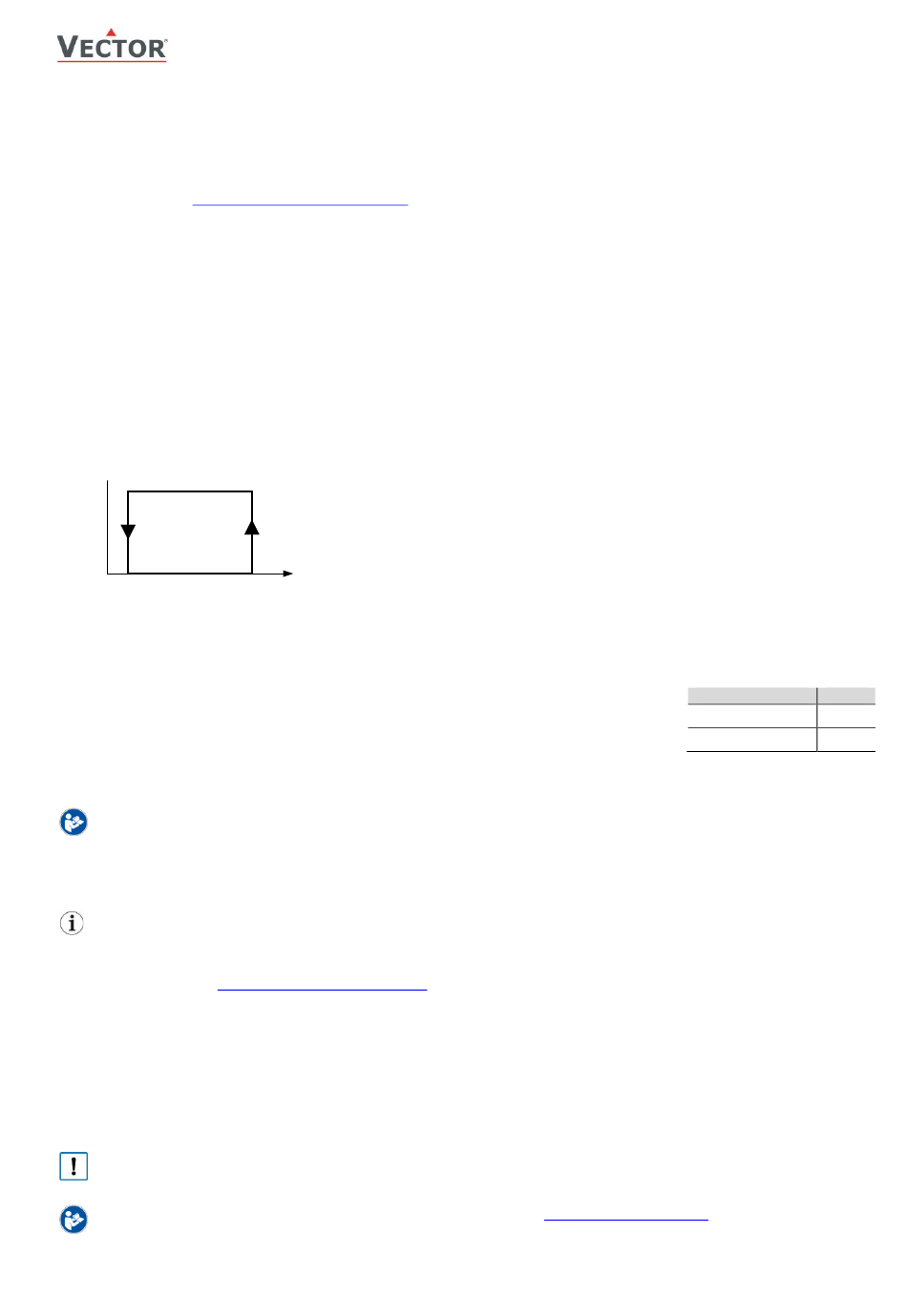

Das Diagramm zeigt, wie sich der Relaisausgang zum VOC-Wert und der Luftqualitäts-LED verhält.
Relais
Ein
Aus
Tief Mittel
Grün Orange
Konfiguration
Konfiguration der Ausgangssignale und Steckbrücke
Der Signaltyp für den Analogausgang AO1 und AO2 ist werkseitig auf
Spannungssteuersignal eingestellt.
Der Signalbereich kann mit dem Jumper JP2 für den analogen Signalausgang AO1 und AO2
eingestellt werden. JP2 funktioniert nur, wenn der mit den Ausgangsparametern OP 01
und OP 02 festgelegte Ausgangsbereich auf dem Standardwert von 0...100% belassen wird.
Bei jeder anderen Einstellung hat die Position von JP2 keinen Einfluss und es gilt der mit
den Ausgangsparametern OP 01 und OP 02 festgelegte Signalbereich.
Die Steckbrückenposition ist im Abschnitt "Anschlussschema" Seite 4 ersichtlich.
Einstellen der Parameter
Durch die Einstellung der Software-Parameter kann der Fühler optimal an die jeweilige Anwendung angepasst werden. Die
Parametrierung erfolgt mit dem Bediengerät OPA-S. Das OPA-S kann auch als Fernanzeige verwendet werden.
HINWEIS: Für die korrekte Anzeige der Daten ist die Version 1.7 oder höher des OPA-S erforderlich.
OPA-S Bedienung
1. Entfernen Sie das SRC-Gehäuse von der Befestigungsplatte (siehe Installationsanleitung SRC-Q1T1
Nr. 70-000809 http://www.vectorcontrols.com).
2. Schließen Sie das Bediengerät OPA-S an den Anschluss OPA-S am SRC an (siehe Abschnitt "Anschlussschema"
auf Seite 4). Der VOC-Messwert wird angezeigt.
3. Stellen Sie mit den Tasten "Auf" und "Ab" das Passwort "0009" ein und bestätigen Sie mit der Taste "Rechts".
4. Wählen Sie mit den Tasten "Auf" und "Ab" "IP SEL" (Eingang Parameter) oder "OP SEL" (Ausgang Parameter)
und bestätigen Sie mit der Taste "Rechts". Der erste Parameter wird angezeigt.
5. Wechseln Sie mit den Tasten "Auf" und "Ab" zum gewünschten Parameter. Nach Drücken der Taste "Rechts" den
Parameterwert mit den Tasten "Auf" und "Ab" einstellen. Bestätigen Sie die Einstellung mit der Taste "Rechts".
6. Die Parametereinstellung abschliessen durch zweimaliges Drücken der linken Taste "Ein/Aus". Der gemessene
VOC-Wert wird angezeigt.
Wichtig
Damit der SRC-Q1T1 die neuen Einstellungen korrekt übernehmen kann, muss die Parametreinstellung mit der
linken "Ein/Aus"-Taste abgeschlossen werden!
Detaillierte Informationen zum OPA-S finden Sie auf der Website
der entsprechenden Produktseite.
Doc: 70-01-0794A, V2.7, 20210602
Änderungen vorbehalten
VOC +T
Hoch VOC-Belastung
Rot LED
© Vector Controls GmbH, Schweiz
www.vectorcontrols.com
R
EMPERATUR AUMFÜHLER UND
www.vectorcontrols.com
SRC-Q1T1
Ü
BERWACHUNGSGERÄT
Signalbereich JP2
0...10 V (1-2)
2...10 V (2-3)
im «Downloads» unter
